Capteur de force à butée Mini SEJ-Z
Faible charges et butée mécanique
Capacité de 1 à 5N

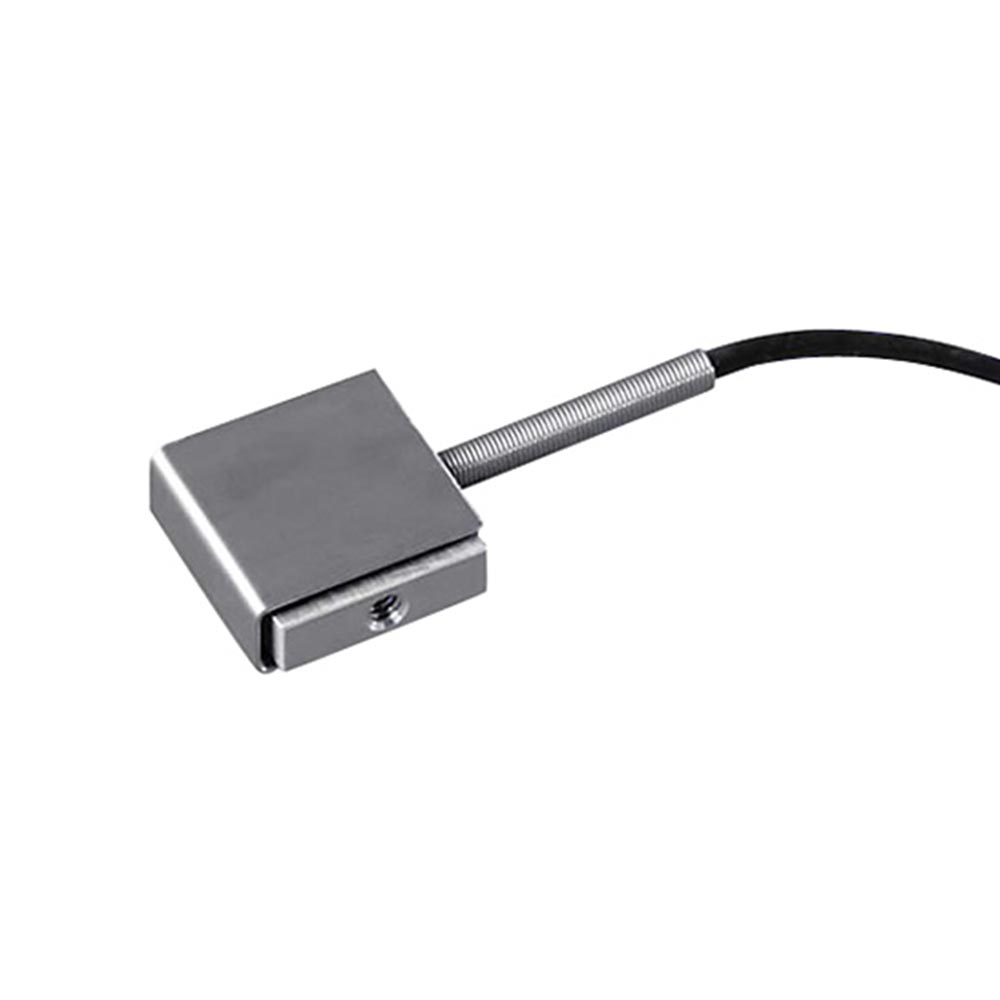

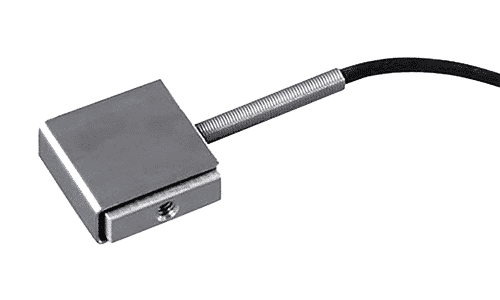

Le capteur de force faibles charges Mini SEJ-Z est une cellule de charge miniature en alliage d’aluminium, conçue pour la mesure de forces extrêmement faibles ( de 1 à 5 N) en traction et en compression. C’est l’instrument adapté aux applications où les forces à mesurer sont trop faibles pour être captées avec précision par des capteurs standard.
Sa caractéristique technique différenciante est sa butée mécanique intégrée : en cas de surcharge accidentelle ( jusqu’à 100N pour les modèles 1N et 2N pour le modèle 5N), la butée absorbe l’effort sans endommager l’élément sensible. Cette protection est déterminante dans les environnements de test où des manipulations incorrectes peuvent survenir, et évite le remplacement prématuré du capteur.
Ses dimensions très compactes ( 48*40*48 mm pour les modèles 1N et 2N) permettent son intégration dans des dispositifs de test à espace réduit. La linéarité et l’hystérésis combinées sont garanties à 0,1% PE, avec un étalonnage selon les méthodes ISO 17025. Il se raccorde directement aux consoles de mesure ACRN ( XA, XA-m)
Description
Applications du capteur faibles charges Mini SEJ-Z
Le capteur Mini SEJ-Z est utilisé dans tous les secteurs où des forces inférieures à 5N doivent être mesurées avec précision :
Cosmétique et parfumerie de luxe
Mesure de la force d’additionnement des pompes miniatures, des forces de déclenchement des mécanismes de sprays fins et des efforts d’ouverture de ferletures délicates sur les flacons haut de gamme. Les forces caractéristiques de ces mécanismes sont typiquement de l’ordre de 1 à 5 N.
Médical et dispositifs médicaux
Mesure de la force d’activation de seringues auto-injectables, de stylos injecteurs et de dispositifs implantables, où la force nécessaire à l’actionnement est un paramètre de sécurité réglementé.
Électronique et composants miniatures
Test de la force d’actionnement de microcommutateurs, de claviers tactiles et de connecteurs, contrôle de la force d’encliquetage de connecteurs miniatures sur cartes électroniques.
Textile et matériaux souple
Mesure de la force de traction nécessaire pour rompre un fil, tester la résistance d’une couture ou valider la résistance d’un adhésif sur des matériaux légers, validation de mécanismes de précision, étude de répétabilité sur actionneurs miniatures.
Pourquoi la butée mécanique est essentielle pour les capteurs faibles charges
Les capteurs de force pour très faibles charges sont par nature fragiles : leur élément sensible est dimensionné pour mesurer des efforts de quelques newtons, ce qui le rend vulnérable aux chocs et aux surcharges accidentelles. Un opérateur qui pose maladroitement une pièce sur le capteur, ou qui dépasse accidentellement la plage de mesure, peut irrémédiablement endommager un capteur standard.
La butée mécanique du Mini SEJ-Z résout ce problème en limitant mécaniquement la déflexion de l’élément sensible dès que la surcharge dépasse le seuil de protection – dans aucune intervention de l’opérateur, sans électronique, sans temps de réaction. C’est une protection passive qui fonctionne même en cas de surcharge brutale et instantannée.
Cette caractéristique allonge significativement la durée de vie du capteur en environnement de production et réduit les coûts de maintenance liés au remplacement des cellules de force endommagées.
Atouts du capteur de force Mini SEJ-Z
-
- Traction et compression
-
- Faible charges de 1 N à 5 N
-
- Butée mécanique
Options
- Anneaux et crochets
- Bouton sphérique
- Longueur de câble spéciale
À utiliser avec :

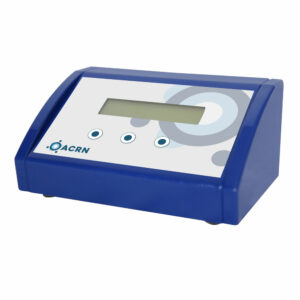

La console de mesure XA-m — Console recommandée pour la lecture et l’archivage des valeurs mesurées par le Mini SEJ-Z.

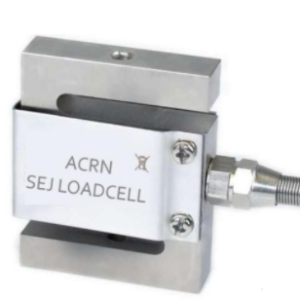

Le capteur de force haute précision SEJ — Pour les applications nécessitant des capacités supérieures (15 daN à 3000 daN) en traction et compression.

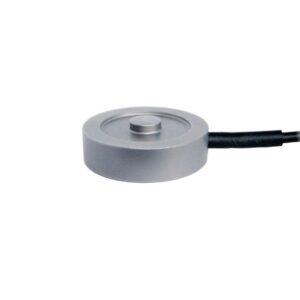

La cellule de compression miniature FJ — Pour les applications de compression uniquement avec des capacités de 100 N à 200 kN.
Notre service étalonnage et calibration — Etalonnage périodique du Mini SEJ-Z selon les méthodes ISO 17025 dans notre laboratoire.
Information complémentaires
| Impédance de sortie | 300 à 400 Ohms |
|---|---|
| Sensibilité | 1mV/V pour 1N ; 1,5mV/V pour |
| Matière | Alliage d'aluminium |
| Alimentation | 10 V (Max 15V) |
| Linéarité et Hystérésis combinés | 0,1 % P.E (Pleine échelle) |
| Offset | < ± 1mV |
| Longueur de câble | 2m |
| Conformité | CE EN 61010-1, EN 50081-1, EN 50082-1 |
| Capacité | 1 à 5 N |
