Cellule de compression miniature FJ
Cellules de compression miniature
Capacité de 1000N à 200 kN

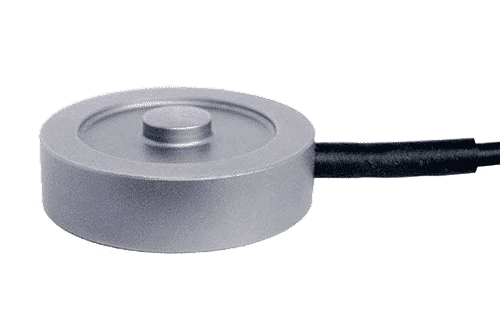

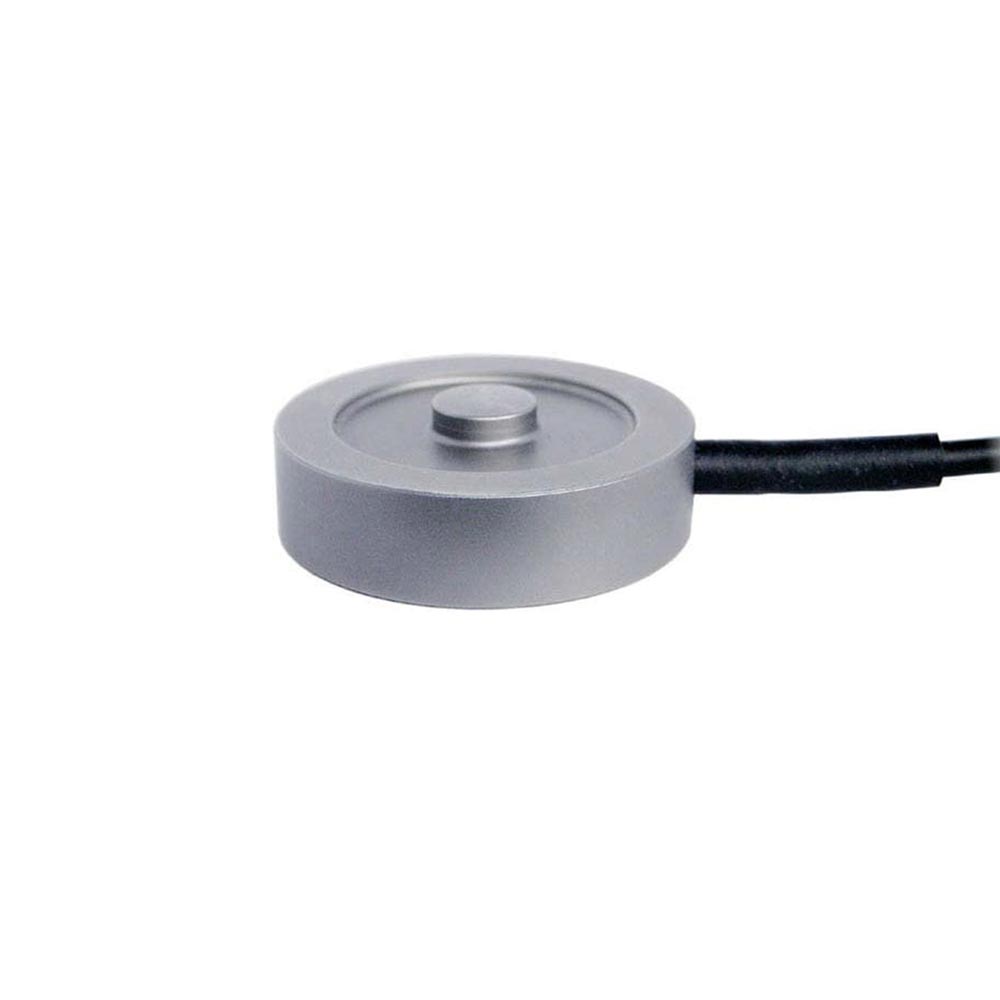

La cellule de compression miniature FJ est un capteur de force en technologie jauge de contrainte, conçu pour la mesure de forces de compression en intégration dans des bancs de test, des presses ou des systèmes de contrôle automatisés.

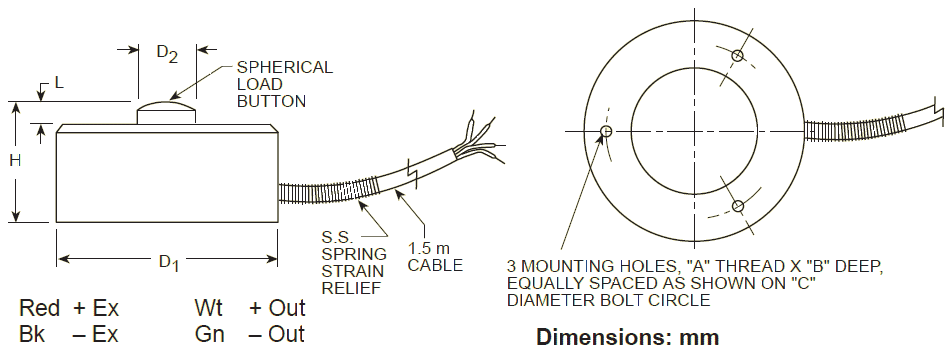

Sa conception très plate et son encombrement réduit – le plus petit modèle ne mesure que 25mm de diamètre pour 16mm de hauteur – lui permettant de s’intégrer dans des espaces où les cellules de charge standard ne peuvent pas être installées.
Fabriquée en inox traité avec nickelage chimique, la FJ résiste aux environnements industriels exigeants : température de -54 à +121°C, humidité, projections. Son bouton de charge sphérique assure un appui ponctuel optimal, réduisant les effets de biais liés au désalignement. La surcharge admissible de 150% et la surcharge de rupture à 300% lui confère une robustesse mécanique au-dessus de la moyenne pour ce type de capteur.
La gamme FJ couvre 13 capacités de 100N à 200kN ( environ 10kg à 20 tonnes), avec une linéarité et une hystérésis de 0,25% PE et une répétabilité de 0.10% PE. Elle est livrée avec un certificat d’étalonnage ACRN et un câble de 1.5m avec connecteur couleur codé
Description
Applications de la cellule de compression miniature FJ
La cellule de compression miniature FJ est utilisée dans des applications nécessitant une mesure de force précise dans un espace restreint :
Bancs de test et machines de contrôle
Intégration dans des bâtis de presse, des systèmes de serrage motorisés ou des bancs de traction/compression pour la mesure continue de l’effort appliqué. La faible hauteur de la cellule FJ permet une intégration sans modification significative de la cinématique du banc.
Contrôle de processus industriels
Mesure de la force de compression dans des presses d’assemblage, des systèmes d’emboutissage ou des postes de sertissage, pour vérifier que la force appliqué est dans la plage de tolérance définie.
Laboratoire R&D
Caractérisation mécanique de matériaux, essais de compression sur composants, validation de procédés nécessitant une mesure de force traçable selon la norme ISO 17025
Pesage et dosage industriel
Intégration dans des systèmes de pesage statique ou de dosage en ligne, grâce à la très grande plage de capacités couverte ( 100N à 200kN )
Environnement sévères
Grâce à son inox et sa plage de température d’utilisation étendu ( -54 à +121°C), la Fj est utilisable dans des environnements à des températures extrêmes, salles propres ou zone à nettoyage fréquent.
FJ vs SEJ : quelle cellule choisir ?
ACRN propose deux familles de capteurs de force pour les applications de mesure en intégration :
La cellule FJ est une cellule de compression uniquement, de forme cylindrique plate avec bouton sphérique. Sa grande plage de capacités et son encombrement minimal en font le choix idéal pour les intégrations dans les espaces restreints et les applications de compression pure.
Le capteur SEJ est une cellule en S fonctionnant en traction et en compression, avec une non-linéarité et une hystérésis de 0.02% de PE ( soit une précision nettement supérieur à celle de la FJ). Il est recommandé pour les applications de haute précision, les bancs de test métrologie et les laboratoires d’étalonnage.
Si votre application nécessite une compression (uniquement) dans un espace réduit : La cellule FJ est faites pour vous.
Si vous avez besoin de traction et de compression avec la meilleure précision possible : Orientez vous vers le capteur SEJ
Atouts du capteur de force FJ
- Haute précision
Capacité de 1000N à 200 kN
- Cellules miniatures
- Inox
13 Capacités |
|
| N | Lb |
| 100 | 22.5 |
| 200 | 45 |
| 500 | 112 |
| 1000 | 225 |
| 2000 | 450 |
| 5000 | 1124 |
| 10 000 | 2248 |
| 20 000 | 4496 |
| 50 000 | 11 240 |
| 60 000 | 13 488 |
| 80 000 | 17 984 |
| 120 000 | 26 976 |
| 200 000 | 44 960 |
À utiliser avec :
La console de mesure XA-m — console compatible MICA® recommandée pour la lecture et l’archivage des valeurs mesurées par la FJ.
Le capteur de force SEJ haute précision — alternative traction/compression pour les applications nécessitant une précision supérieure.
Les cellules de force haute capacité Qj & Rj — pour les applications dépassant les capacités de la FJ.
Notre service étalonnage et calibration — étalonnage de la FJ selon les méthodes ISO 17025 dans notre laboratoire de métrologie.
Information complémentaires
| Alimentation | 10V dc |
|---|---|
| Sensibilité | 2 mV/V |
| Linéarité | 0.25% P.E (Pleine échelle) |
| Hysteresis | 0.25 % P.E |
| Répétabilité | 0.10 % P.E |
| Zero Balance | +/-2 % P.E |
| Températures d’utilisation | -54 to 121°C |
| Echelle de temperature compensée | 16 to 71°C |
| Surcharge admissible | 150% de la capacité |
| Surcharge de rupture | 300% de la capacité |
| Impédance de sortie | 350 Ohmsminimum |
| Deflection | 0.076 mm |
| Longueur de câble | 1.5m |
