Capteur de couple embarqué sous visseuse
Contrôleur de couple sous visseuse
Vérifier simplement le couple de serrage délivré par vos visseuses industrielles
La mesure de couple de dévissage de bouchons d’articles conditionnés pour montrer ces limites.
Le contrôle du couple de serrage vérifié directement sous la visseuse, est utile dans les cas suivants:
- Connaître la valeur réelle du couple statique appliqué aux produits à visser
- Vérifier la répétabilité de la visseuse
- Apporter une information supplémentaire pour diagnostiquer les problèmes divers de vos produits conditionnés (étanchéité, vissage, etc…)
- Vérifier que les problèmes de couple de dévissage ne sont pas liés à la machine
- Recueillir des données de maintenance préventive et de contrôle process
Fiche Technique Contrôleur de couple sous visseuse
Description

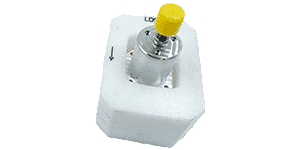

Le contrôleur de couple sous visseuse est un système de mesure conçu pour être positionné directement sous la visseuse industrielle, entre l’outil de vissage et le produit à assembler. Il mesure en temps réel le couple statique réellement transmis à la pièce, indépendamment des indications de la visseuse elle-même — qui peuvent dériver avec l’usure de l’outil ou les variations de charge.
Contrairement aux couplemètres qui mesurent le couple nécessaire pour dévisser un bouchon après serrage, le contrôleur sous visseuse capture le couple au moment exact du serrage, dans les conditions réelles de production. C’est la méthode la plus fiable pour qualifier une visseuse, détecter une dérive de couple et valider un procédé de vissage selon les exigences qualité.
Le système ACRN se compose d’un capteur de couple statique renforcé auto-stabilisant (capacités de 0,5 à 25 N.m), d’un entraînement standard carré femelle ¼ » et d’une console de lecture XA-m avec affichage numérique, mémoire et sortie de données.
Pourquoi mesurer le couple directement sous la visseuse ?
Dans un processus de bouchage industriel, la visseuse affiche un couple de consigne.
Ce couple n’est cependant pas toujours celui qui est réellement transmis au bouchon. Les pertes par frottement dans l’outil, l’usure des embouts, les variations de viscosité du produit ou la géométrie du bouchon peuvent induire des écarts significatifs entre le couple affiché et le couple réel. Ces écarts passent souvent inaperçus jusqu’à ce qu’ils se traduisent par des problèmes terrain : fuites, bouchons impossibles à ouvrir, non-conformités en contrôle qualité sortant.
Le contrôleur de couple sous visseuse ACRN élimine cette incertitude en mesurant le couple directement à l’interface outil/pièce, avec une précision de 0,1% de pleine échelle et une fréquence d’échantillonnage de 5 000 Hz. Cette résolution temporelle permet de capturer les pics de couple dynamiques invisibles à l’œil nu, qui sont souvent à l’origine des défauts de vissage sur les lignes rapides.
Description du système

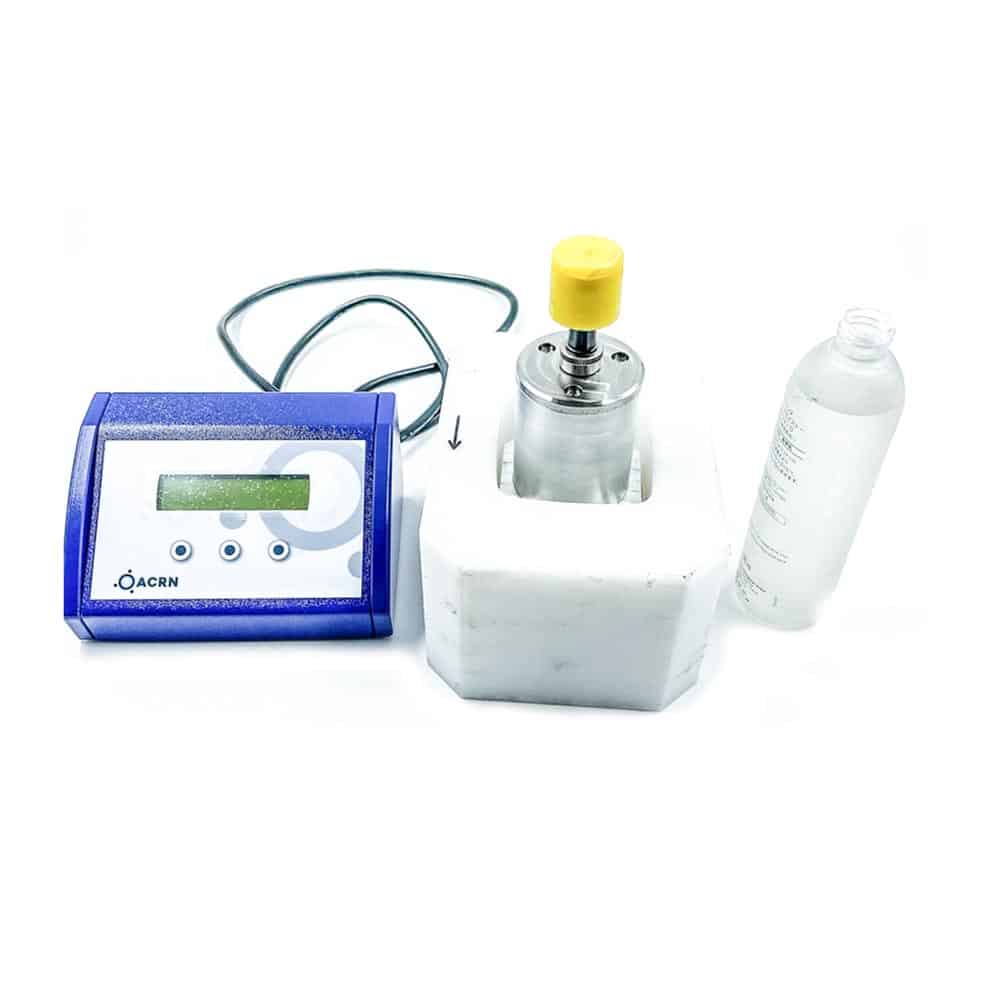

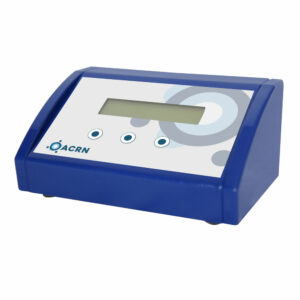

Console de lecture XA-m

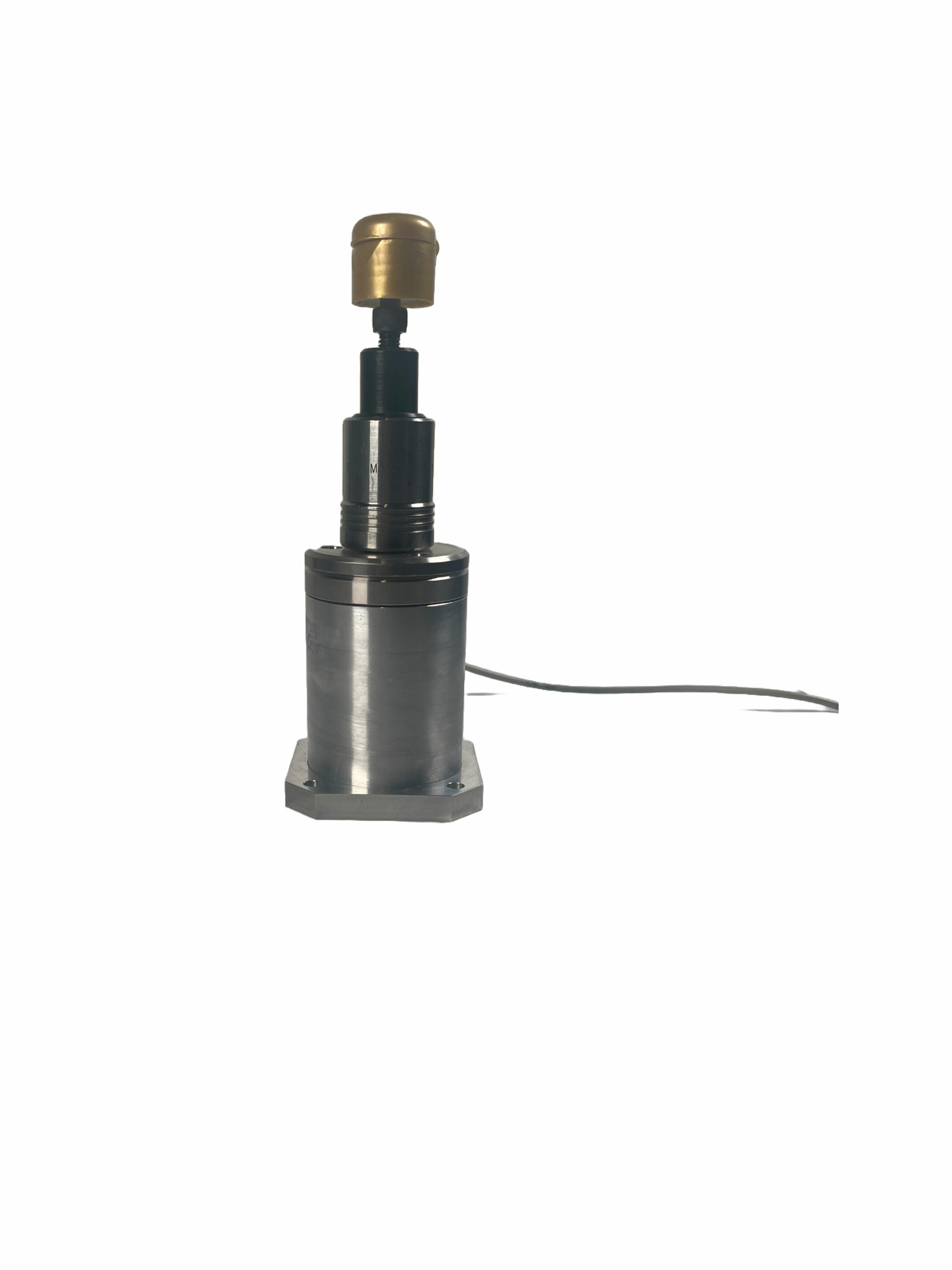

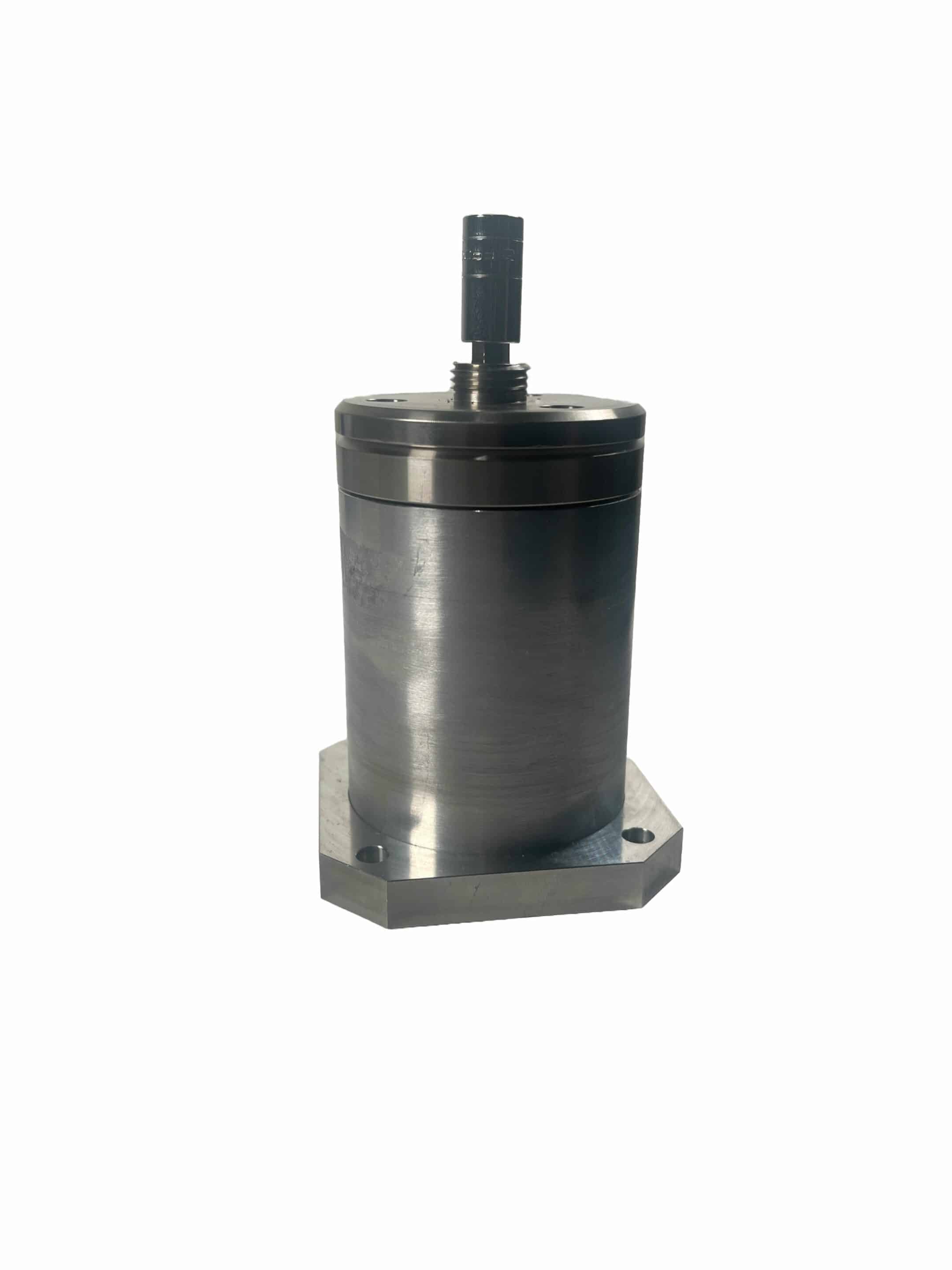

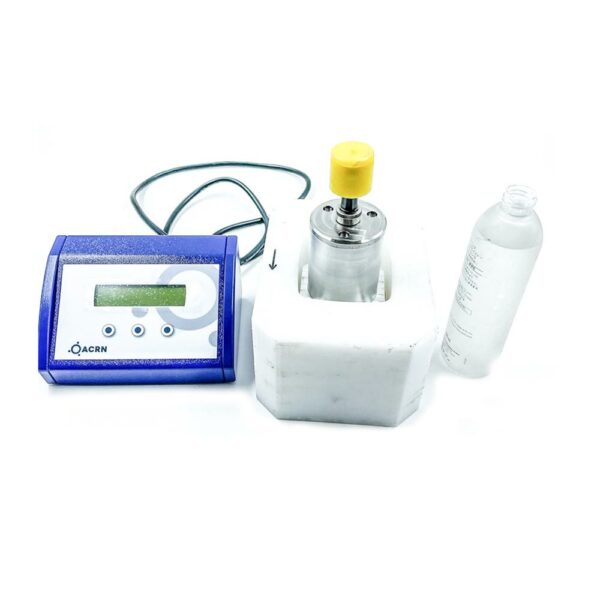

Capteur embarqué de capacité de 0.5 à 25 N.m

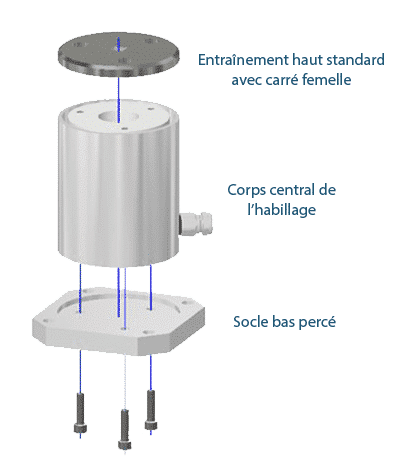

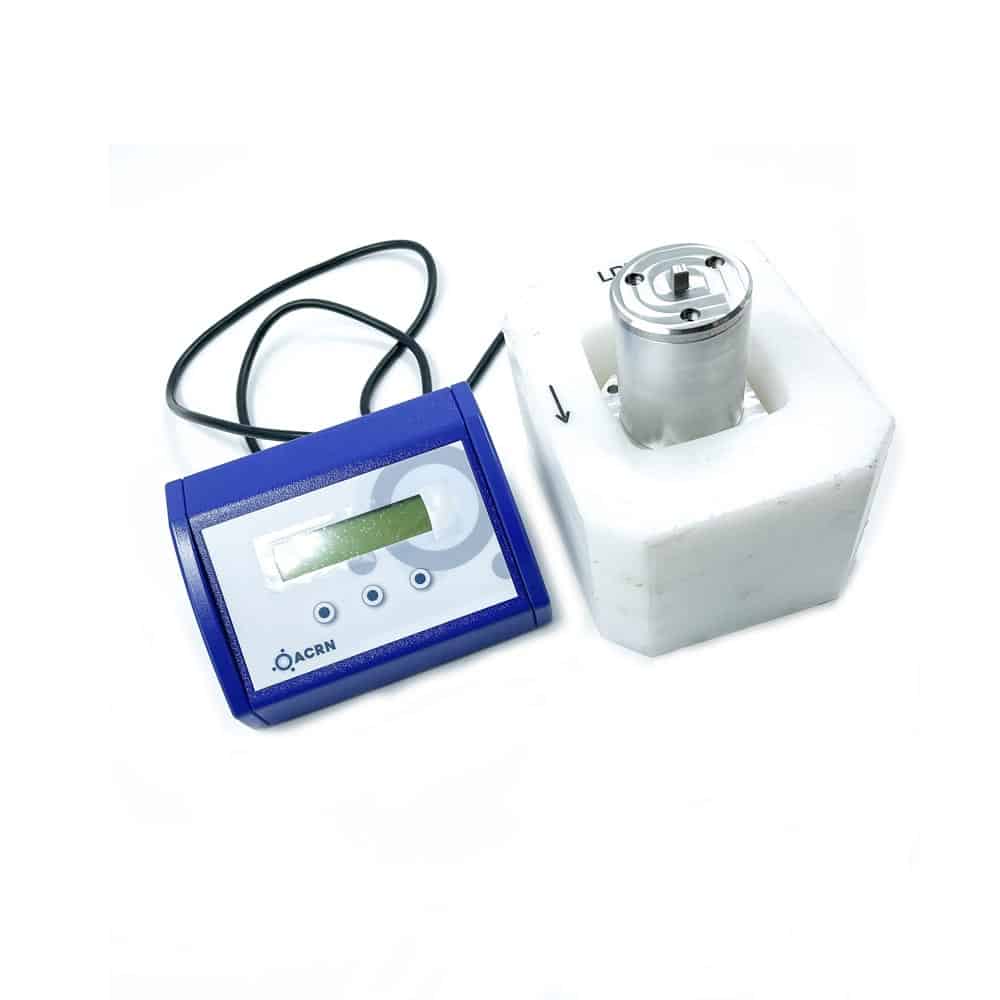

Entrainement Haut standard avec carré femelle
Socle avec perçage de trous
Corps central de l’habillage du capteur

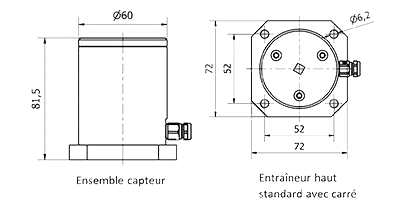

Plan encombrement pour carré femelle:

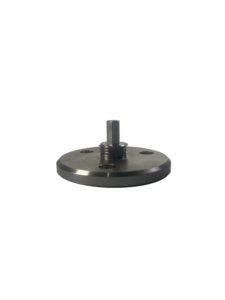

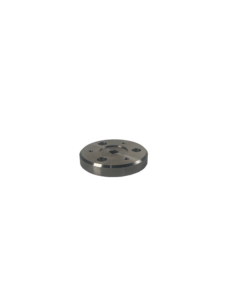

Adaptations possibles pour l’entrainement haut de la visseuse:
-Autre dimension de carrés
-Embouts
-Bouchons Factices
Adaptations possibles pour le socle:
Socle sur mesure pour adaptation godets ou dimensions spécifiques.
Applications et secteurs
Le contrôleur de couple sous visseuse est utilisé dans tous les secteurs industriels où des visseuses automatiques ou semi-automatiques assurent des opérations de bouchage, de vissage ou d’assemblage :
Cosmétique et parfumerie
qualification des visseuses de bouchage sur lignes de conditionnement de parfums, crèmes et produits de soin. Le contrôle du couple de serrage garantit l’étanchéité du flacon et la conformité aux spécifications de couple de dépose définies par le cahier des charges.
Pharmaceutique
vérification du couple appliqué sur les bouchons child-resistant, les flacons de sirop et les conditionnements primaires. La traçabilité des mesures est compatible avec les exigences GMP et les systèmes de gestion documentaire qualité.
Agroalimentaire
contrôle des visseuses de bouchage sur lignes de remplissage de bocaux, bouteilles et contenants alimentaires. Un couple insuffisant entraîne un risque de fuite ou de contamination ; un couple excessif peut endommager le bouchon ou rendre l’ouverture difficile.
Automobile et assemblage
vérification de la répétabilité des visseuses pneumatiques ou électriques sur postes d’assemblage, en complément ou en remplacement des contrôles périodiques par couplemètre de dépose.
Options et accessoires
| Imprimante |
| Câble rallongé |
| Capteurs complémentaires |
| Bouchons factices |
| Adaptateur d’entraînement |
À découvrir également :
- La Console de mesure XA — la console fournie avec le système, compatible avec l’ensemble des capteurs ACRN pour l’affichage, la mémoire et l’export des données de couple.
- Le Couplemètre motorisé Vortex-DV — pour les mesures de couple de dépose et les tests de bouchage en laboratoire avec contrôle de vitesse.
- Nos couplemètres électronique — pour le contrôle du couple d’ouverture et de fermeture des bouchons en contrôle qualité entrant ou sortant.
- Notre service étalonnage et calibration — pour la vérification métrologique périodique du capteur de couple embarqué.
Information complémentaires
| Type de capteur | Capteur de couple statique renforcé auto-stabilisant |
|---|---|
| Capacités (N.m) | 0.5/ 1/ 3/ 5/ 10/ 25 |
| Unités | N.m / lbf.inch / N.cm / Kgf.cm |
| Encombrement de l'ensemble capteur | Voir schéma ci-dessus |
| Poids de l'ensemble capteur | 700g |
| Fréquence d'échantillonnage | 5 000 Hz |
| Précision | 0.1 % PE |
| Résolution | 0.001 N.m |
| Autodiagnostic | Indicateur de décalage capteur en cas de problème matériel |
| Surcharge admissible | 150 % |
| Entrainement standard | Carré femelle ¼’’ |
| Alimentation | 220 V / 50-60 Hz |
