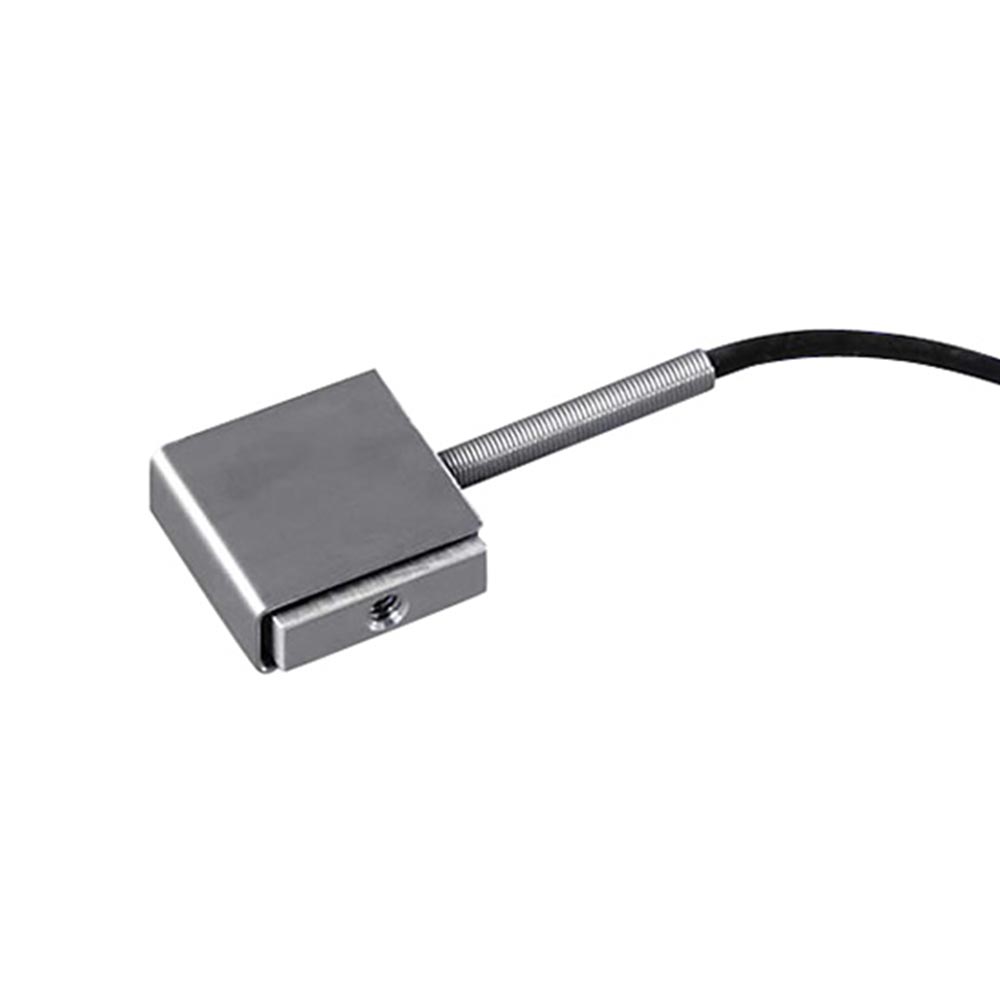

Mini trasduttore di forza SEJ-Z con arresto
Carichi ridotti e arresto meccanico
Capacità da 1 a 5N
Il sensore di forza per carichi ridotti Mini SEJ-Z è una cella di carico miniaturizzata in lega di alluminio, progettata per la misurazione di forze estremamente ridotte (da 1 a 5 N) in trazione e compressione. È lo strumento ideale per le applicazioni in cui le forze da misurare sono troppo deboli per essere rilevate con precisione dai sensori standard.
La sua caratteristica tecnica distintiva è il fermo meccanico integrato: in caso di sovraccarico accidentale (fino a 100 N per i modelli 1N e 2N e fino a 500 N per il modello 5N), il fermo assorbe la forza senza danneggiare l’elemento sensibile. Questa protezione è fondamentale negli ambienti di prova in cui possono verificarsi manipolazioni errate e consente di evitare la sostituzione prematura del sensore.

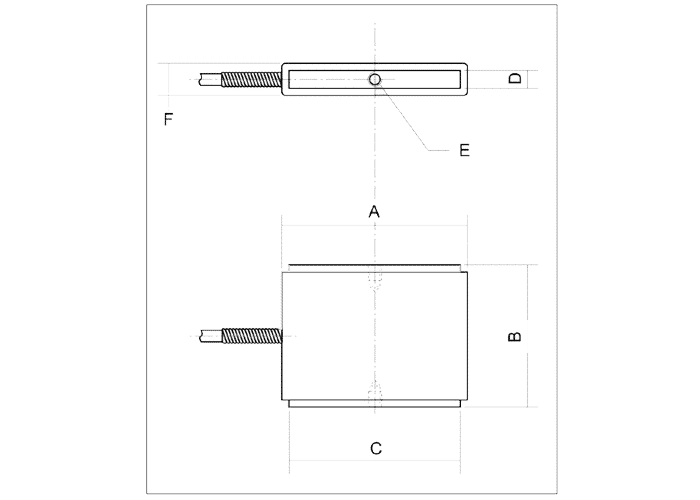

Le sue dimensioni estremamente compatte (48×40×48 mm per i modelli 1N e 2N) ne consentono l’integrazione in dispositivi di prova con spazio limitato. La linearità e l’isteresi combinate sono garantite allo 0,1% del fondo scala, con una taratura conforme ai metodi ISO 17025. Si collega direttamente alle console di misura ACRN (XA, XA-m)
Descrizione
Applicazioni del sensore per carichi ridotti Mini SEJ-Z
Il sensore Mini SEJ-Z viene utilizzato in tutti i settori in cui è necessario misurare con precisione forze inferiori a 5 N:
Cosmetici e profumi di lusso
Misurazione della forza di pompaggio delle pompe miniaturizzate, delle forze di azionamento dei meccanismi di spruzzatura a nebulizzazione fine e delle forze necessarie per aprire i delicati tappi a vite dei flaconi di alta gamma. Le forze caratteristiche di questi meccanismi sono in genere comprese tra 1 e 5 N.
Settore medico e dispositivi medici
Misurazione della forza di attivazione di siringhe autoiniettabili, penne iniettatrici e dispositivi impiantabili, nei quali la forza necessaria per l’azionamento costituisce un parametro di sicurezza regolamentato.
Elettronica e componenti miniaturizzati
Prova della forza di azionamento di microinterruttori, tastiere a sfioramento e connettori; controllo della forza di innesto dei connettori miniaturizzati su schede elettroniche.
Tessili e materiali flessibili
Misurazione della forza di trazione necessaria per rompere un filo, verifica della resistenza di una cucitura o della tenuta di un adesivo su materiali leggeri, verifica di meccanismi di precisione, studio della ripetibilità su attuatori miniaturizzati.
Perché il fermo meccanico è fondamentale per i sensori a basso carico
I sensori di forza per carichi molto ridotti sono per loro natura delicati: il loro elemento sensibile è progettato per misurare forze dell’ordine di pochi newton, il che lo rende vulnerabile agli urti e ai sovraccarichi accidentali. Un operatore che posiziona in modo improprio un pezzo sul sensore, o che supera accidentalmente il campo di misura, può danneggiare irreparabilmente un sensore standard.
Il fermo meccanico del Mini SEJ-Z risolve questo problema limitando meccanicamente la deflessione dell’elemento sensibile non appena il sovraccarico supera la soglia di protezione, senza alcun intervento da parte dell’operatore, senza componenti elettronici e senza tempi di reazione. Si tratta di una protezione passiva che funziona anche in caso di sovraccarico improvviso e istantaneo.
Questa caratteristica prolunga notevolmente la durata del sensore in ambiente di produzione e riduce i costi di manutenzione legati alla sostituzione delle celle di carico danneggiate.
Vantaggi della cella di carico SEJ-Z Mini
-
- Trazione e compressione
-
- Carichi ridotti da 1 N a 5 N
-
- Arresto meccanico
Opzioni
- Anelli e ganci
- Manopola sferica
- Lunghezza del cavo speciale
Da utilizzare con:
La console di misura XA-m — Console consigliata per la lettura e l’archiviazione dei valori misurati dal Mini SEJ-Z.
Il sensore di forza SEJ ad alta precisione — Per applicazioni che richiedono capacità superiori (da 15 daN a 3000 daN) in trazione e compressione.
La cella di compressione miniaturizzata FJ — Solo per applicazioni di compressione con capacità comprese tra 100 N e 200 kN.
Il nostro servizio di taratura e calibrazione — Taratura periodica del Mini SEJ-Z secondo i metodi ISO 17025 nel nostro laboratorio.
Information complémentaires
| Impedenza di uscita | Da 300 a 400 Ohm |
|---|---|
| Sensibilità | 1mV/V per 1N; 1,5mV/V per |
| Materiale | Lega di alluminio |
| Alimentazione | 10 V (max 15V) |
| Linearità e isteresi combinate | 0,1% F.S. (fondo scala) |
| Offset | < ± 1mV |
| Lunghezza del cavo | 2m |
| Conformità | EC EN 61010-1, EN 50081-1, EN 50082-1 |
| Capacità | Da 1 a 5 N |
