Console de mesure XA pour capteurs
Une console de mesure simple et robuste pour vos capteurs

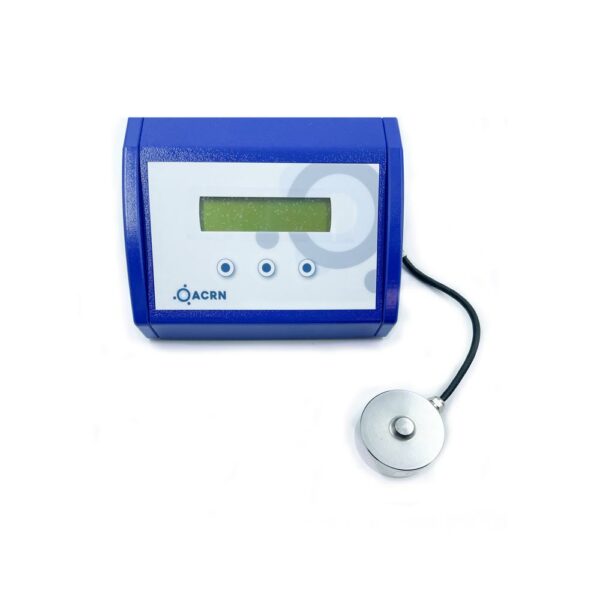

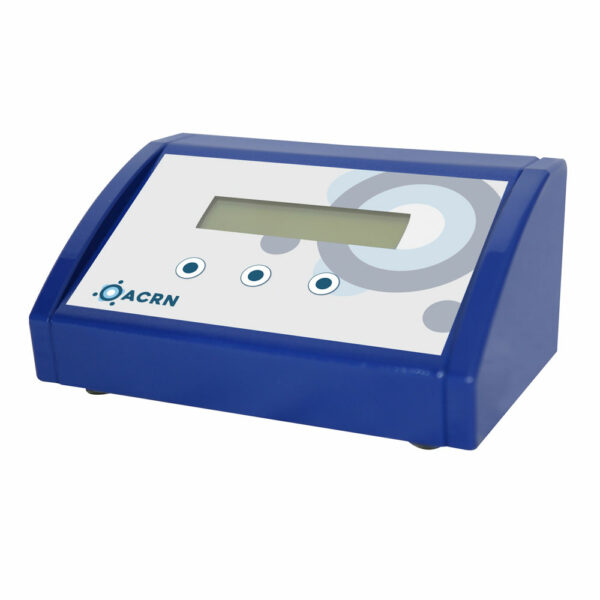

La console XA-m est une console électronique de lecture et d’acquisition conçue pour interfacer les capteurs de force et de couple de la gamme ACRN. Compacte, robuste et sans maintenance, elle est adaptée à une utilisation sur poste de production, en laboratoire de contrôle qualité ou en conditions terrain.

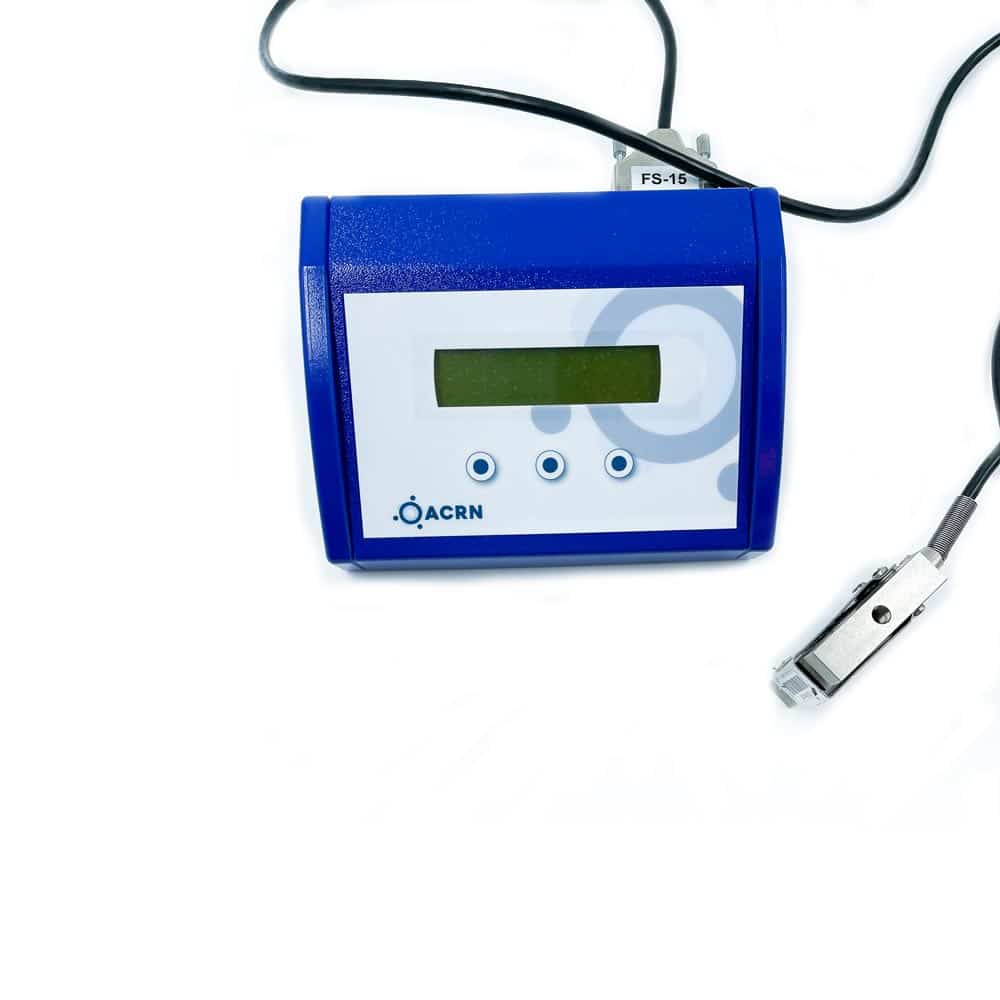

Sa caractéristique principale est le système de connecteurs MICA® : la console reconnaît automatiquement le capteur branché et récupère ses caractéristiques (pleine échelle, gain, date d’étalonnage) sans configuration manuelle. Cette reconnaissance automatique élimine les risques d’erreur de paramétrage et garantit que la mesure affichée est toujours cohérente avec les caractéristiques réelles du capteur connecté.

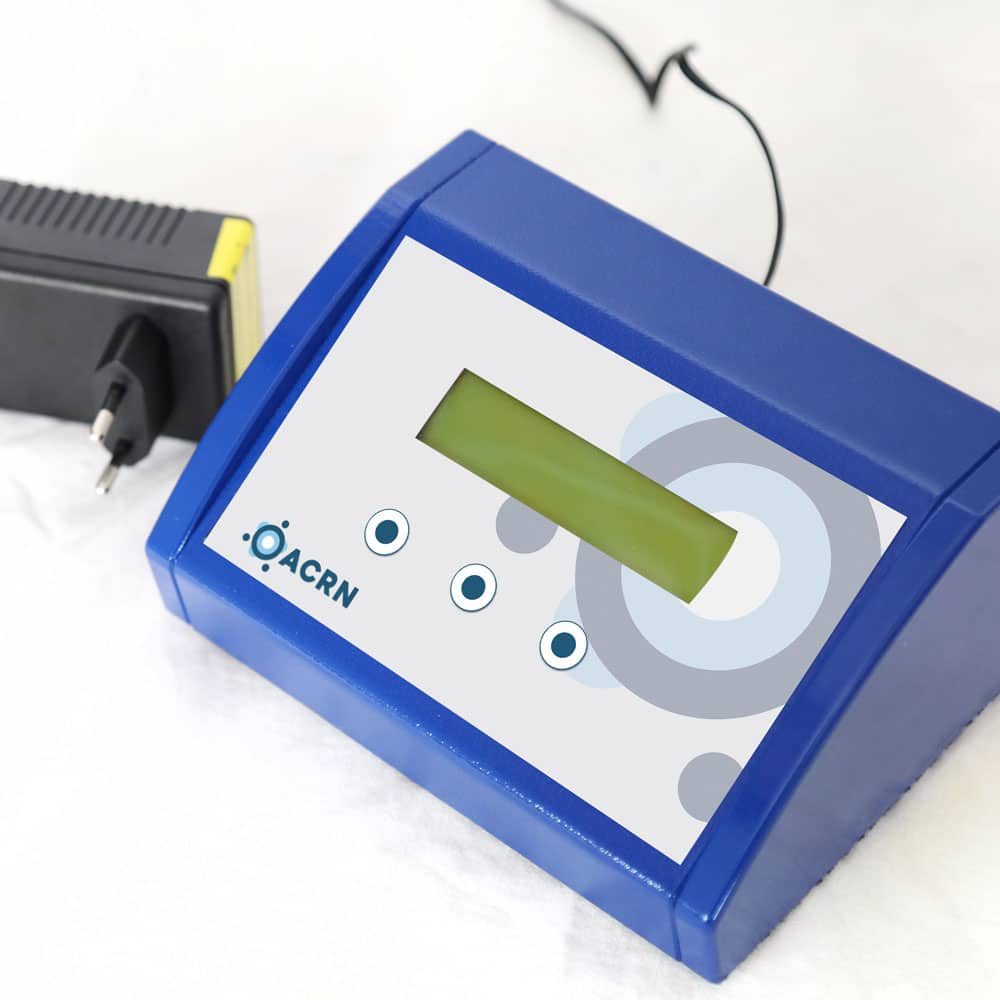

La programmation s’effectue via une interface à 3 boutons, et les résultats sont affichés sur un écran LCD graphique lisible même dans des conditions d’éclairage difficiles. L’alimentation sur batterie 12V rechargeable assure une autonomie complète sans dépendance à une prise secteur.
Description
Fonctions et modes de la console de mesure xa
Mode crête et mode suiveur
La XA-m propose deux modes de mesure adaptés aux différents types de tests. Le mode crête capture et mémorise la valeur maximale atteinte pendant un essai — idéal pour les tests de force d’arrachement, de résistance mécanique ou de couple de dépose. Le mode suiveur affiche la valeur en temps réel, adapté aux mesures continues ou aux contrôles de force appliquée.
Mémoire et programmes
La console stocke jusqu’à 200 valeurs en mémoire interne et permet d’enregistrer 15 programmes avec seuils mini et maxi configurables. Cette fonctionnalité permet de définir des plages de conformité pour chaque référence produit et de basculer rapidement d’un programme à l’autre sur une ligne multi-références.
Filtrage et fréquence d’échantillonnage
La fréquence d’échantillonnage de 1 kHz avec 4 filtres sélectionnables permet d’adapter la console aux différentes dynamiques de mesure : de la mesure quasi-statique lente aux tests dynamiques rapides nécessitant une bonne résolution temporelle.
Connectivité RS232 et export de données
Le port RS232 intégré permet la connexion à un PC pour l’export des données vers le logiciel DataXport® ou tout autre système d’acquisition. Un câble RS232-to-USB est disponible en option pour les PC modernes.
Informations techniques
| Modes de mesure | Crête et Suiveur |
| Mémoire | Stockage de 200 Valeurs dans l’appareil – 15 programmes enregistrables (Seuils mini & maxi) |
| Fréquence d’échantillonnage | 1kHz – 4 filtres sélectionnables |
| Connectivité | Protocole de communication RS232 |
| Précision | 0.5% de EM ; 1% de la valeur |
| Alimentation | Sur Batterie électrique 12V avec chargeur 220V inclus |
| Connectique | Port RS232 |
| Langue | Français, Anglais |
| Dimensions | L160 x l115 x H75 mm |
| Poids | 800 g |
| Garantie | 3 ans (hors capteur) |
Options
| Imprimante matricielle |
| Cable PC RS232 ou RS 232-to-USB |
| Logiciel DataXport® pour export des données au fur et à mesure vers tout logiciel PC |
| Etalonnage annuel dans le laboratoire de Métrologie d’ACRN |
Livré avec:
- Valise de transport
- Chargeur
- Certificats d’étalonnage des capteurs spécifiés
Applications
La console XA-m est utilisée en combinaison avec les capteurs ACRN dans les applications suivantes :
Contrôle de couple sous visseuse
en association avec le capteur de couple embarqué ACRN, la XA-m affiche et mémorise les valeurs de couple mesurées directement sous la visseuse industrielle, avec gestion des seuils de conformité.
Mesure de force sur capteurs

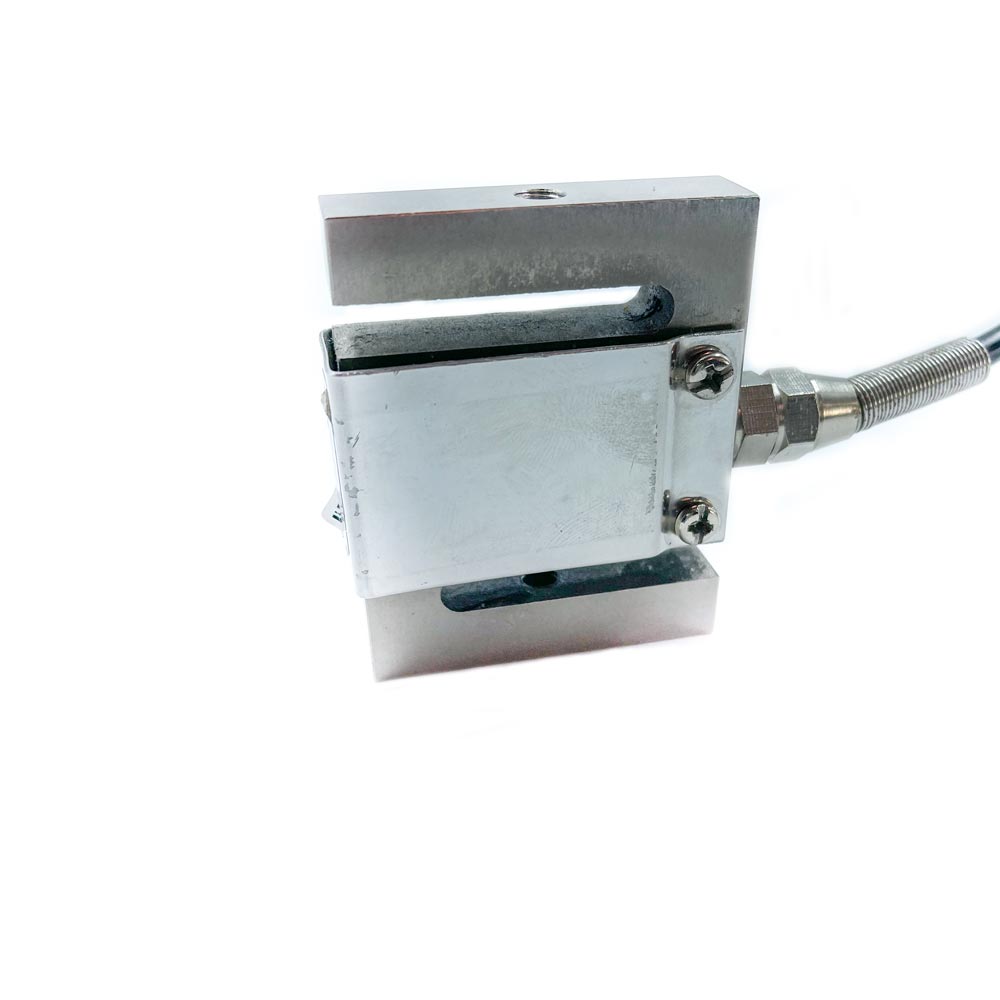

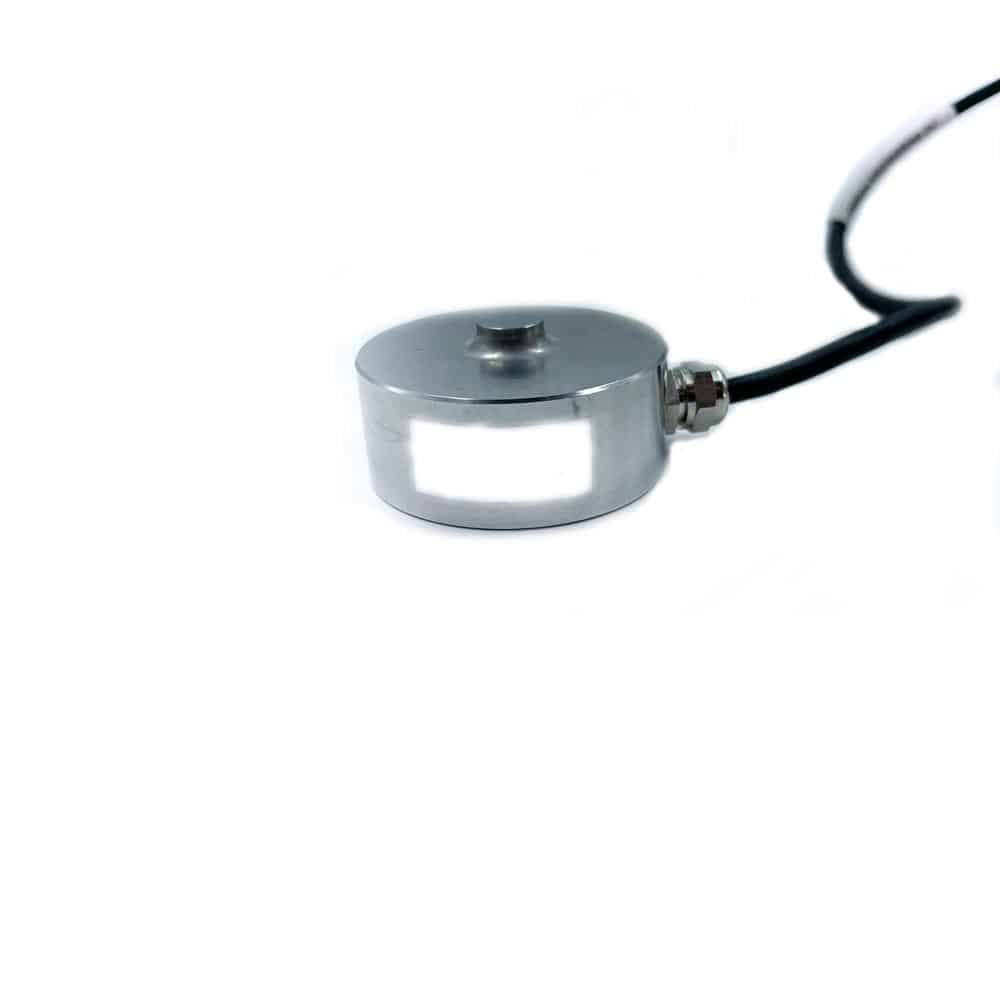

interfaçage avec les cellules de force et capteurs de traction/compression ACRN pour les applications de contrôle qualité en production ou en laboratoire.
Acquisition et traçabilité
export des mesures vers PC via RS232 ou USB pour intégration dans les systèmes qualité, SPC ou bases de données de traçabilité.
À utiliser avec :
- Le Capteur de couple embarqué sous visseuse — le système complet de contrôle de couple sous visseuse intègre la console XA-m.

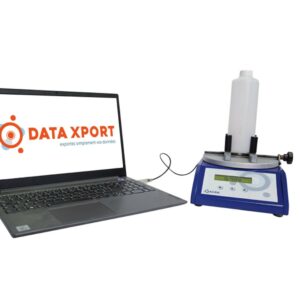

- Le Logiciel DataXport® — pour l’export en temps réel des valeurs vers un PC.
- L’outil de raccordement IP XPort — pour la connexion réseau et le transfert de données via protocole IP.

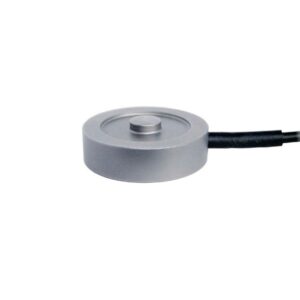

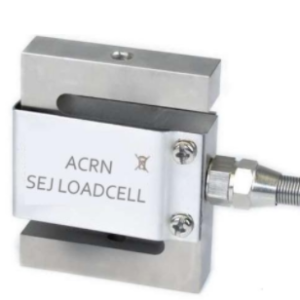

- Le Capteur de force SEJ haute précision — capteur compatible avec la console XA-m pour les mesures de force de haute précision.
- Notre service étalonnage et calibration — étalonnage annuel de la console dans notre laboratoire de métrologie.
