Contrôle dimensionnel
Mesureur de diamètre
et hauteur
Mesureurs analogiques de diamètre et de hauteur de dudgeonnage pour le contrôle qualité de vos tubes et sertissages. Fabriqués en France, raccordés COFRAC.
- Raccordé COFRAC
- Fabriqué en France
- SAV dédié
Simplicité et Performance
Nos mesureurs de diamètre de sertissage sont conçus pour répondre aux besoins les plus exigeants en matière de contrôle qualité.
|
Plage 25—29 mm |
Résolution 0.01 mm |
|
Force de mesure 1.4—2.2 N |
Température 10—30 °C |
- UAérosol
- URéfrigération
- UPlomberie
- UHydraulique
- UIndustrie
Notre gamme
Découvrez nos mesureurs de dudgeonnage
Diamètre de dudgeonnage

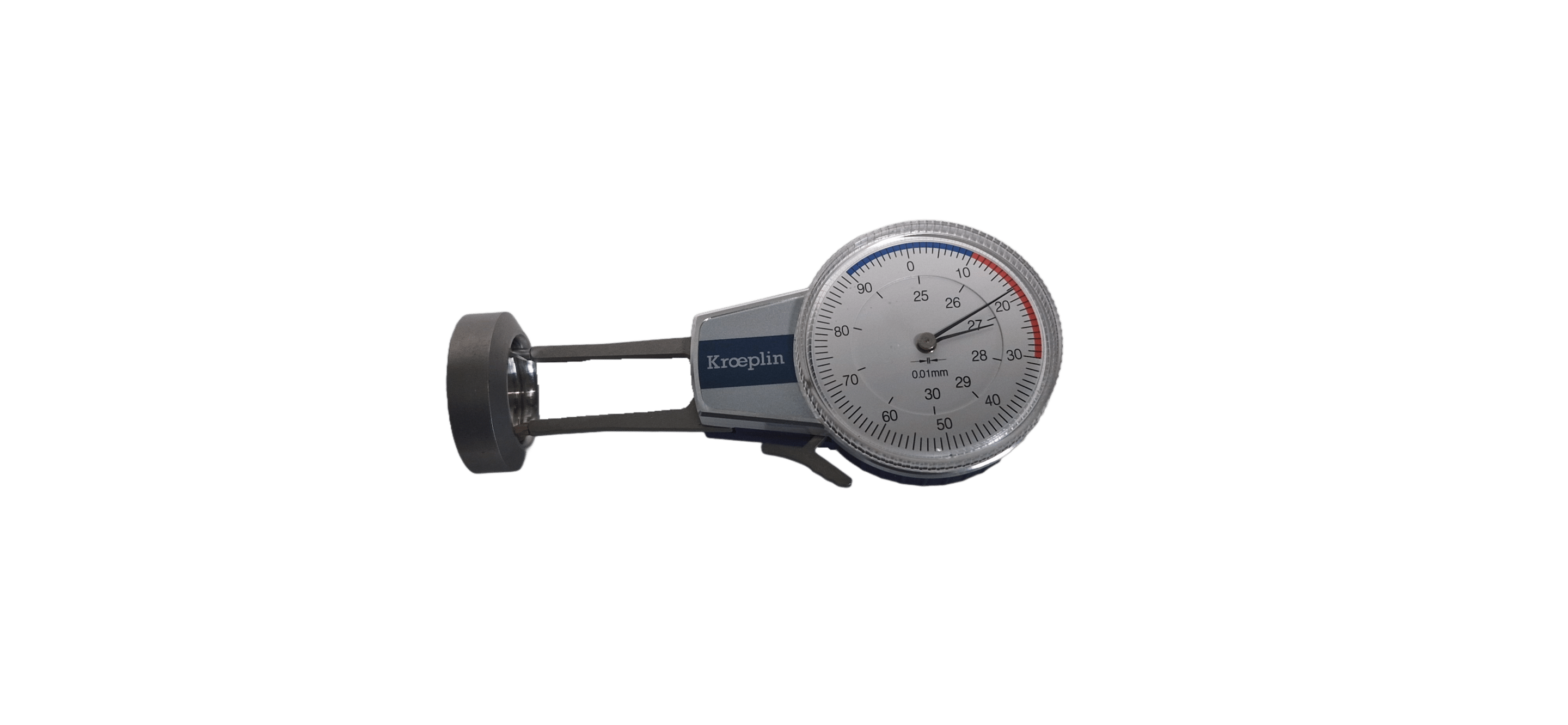

A2100
Mesureur de diamètre de dudgeonnage analogique, conçu pour le contrôle qualité des sertissages aérosol en atelier comme en ligne de production.
- ERésolution 0.01 mm
- ELecture analogique
Hauteur de sertissage
AE 2100
Mesureur de hauteur de sertissage analogique, pour une vérification dimensionnelle fiable et répétable des têtes et valves.
- ERésolution 0.01 mm
- ELecture analogique
Comparatif
Informations techniques
| Critères | A2100 | AE 2100 |
|---|---|---|
| Type | Aérosol | Aérosol |
| Plage | 25—29 mm | 25—29 mm |
| Résolution | 0.01 mm | 0.01 mm |
| Force de mesure | 1.4—2.2 N | 1.9—2.2 N |
| Poids | 110 g | 230 g |
| Erreur max. admissible | 0.03 mm | 0.02 mm |
| Erreur de répétabilité | 0.02 mm | 0.01 mm |
| Température d’utilisation | 10—30 °C | 10—30 °C |
Accessoire
Cale de calibration
Accessoire essentiel pour garantir la précision de vos mesures, la cale de calibration permet d’ajuster et de vérifier l’exactitude du mesureur de hauteur de sertissage. Conçue pour assurer une répétabilité optimale, elle facilite l’étalonnage de l’appareil et garantit des résultats fiables dans vos contrôles de sertissage.
Applications & secteurs
Le dudgeonnage, une exigence transversale
Le contrôle du diamètre et de la hauteur de dudgeonnage est une étape clé partout où l’étanchéité d’un assemblage tubulaire conditionne la fiabilité de l’installation. Nos mesureurs garantissent des mesures rigoureuses, en atelier comme en ligne de production.
Secteur 01
Réfrigération & climatisation
Sur les circuits frigorifiques, le dudgeonnage des tubes cuivre et aluminium assure des raccords étanches sans brasure. Nos mesureurs contrôlent le diamètre et la hauteur des dudgeons pour garantir la conformité des assemblages et prévenir toute fuite de fluide.
Le sertissage des valves et des têtes aérosol exige une vérification dimensionnelle stricte. Nos mesureurs A2100 et AE 2100 contrôlent diamètre et hauteur de sertissage selon des tolérances serrées, pour sécuriser l’étanchéité et la conformité de vos conditionnements.
Secteur 02
Aérosol & packaging
Secteur 03
Plomberie & sanitaire
Sur les installations sanitaires et les réseaux d’eau, les raccords dudgeonnés doivent respecter des cotes précises. Le contrôle régulier du diamètre et de la hauteur de dudgeonnage prévient les fuites et les défauts d’ajustement sur tubes cuivre et métaux.
Dans les circuits hydrauliques et les équipements industriels sous pression, la fiabilité d’un assemblage tubulaire repose sur un dudgeonnage maîtrisé. Nos mesureurs valident les cotes critiques en atelier comme en ligne, pour des contrôles qualité rigoureux et traçables.
Secteur 04
Hydraulique & industrie
Questions fréquentes
FAQ — Tout savoir sur le mesureur de diamètre et hauteur de dudgeonnage
01
Qu’est-ce qu’un mesureur de diamètre et de hauteur de dudgeonnage ?
C’est un outil de contrôle conçu pour mesurer avec précision le diamètre et la hauteur des dudgeons (élargissements réalisés à l’extrémité des tubes), souvent utilisés dans les installations de plomberie, de climatisation ou d’équipements industriels.
02
À quoi sert cet appareil dans un processus de production ?
Il permet de garantir la conformité des pièces dudgeonnées selon des tolérances strictes. Il est utilisé pour assurer la qualité des assemblages et prévenir les fuites ou défauts d’ajustement.
03
Sur quels types de tubes cet appareil peut-il être utilisé ?
Le mesureur peut être adapté à différents diamètres de tubes, en cuivre, aluminium ou autres matériaux métalliques utilisés dans les systèmes de réfrigération ou les installations hydrauliques.
04
Est-ce un appareil manuel ou électronique ?

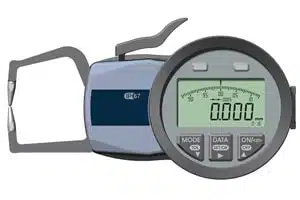

Selon le modèle, il peut s’agir d’un appareil manuel avec lecture mécanique ou électronique avec affichage digital. Certains modèles offrent même un enregistrement des mesures.
05
Peut-on l’utiliser en atelier comme en ligne de production ?
Oui. Il est conçu pour une utilisation aussi bien en laboratoire qualité qu’en environnement industriel, directement sur la ligne.
06
Peut-on calibrer l’appareil ?
Oui, le mesureur est calibrable pour garantir la précision des mesures dans le temps. Une procédure ou un kit de calibration peut être fourni.
