Consola de medición XA para sensores
Una consola de medición sencilla y robusta para sus sensores

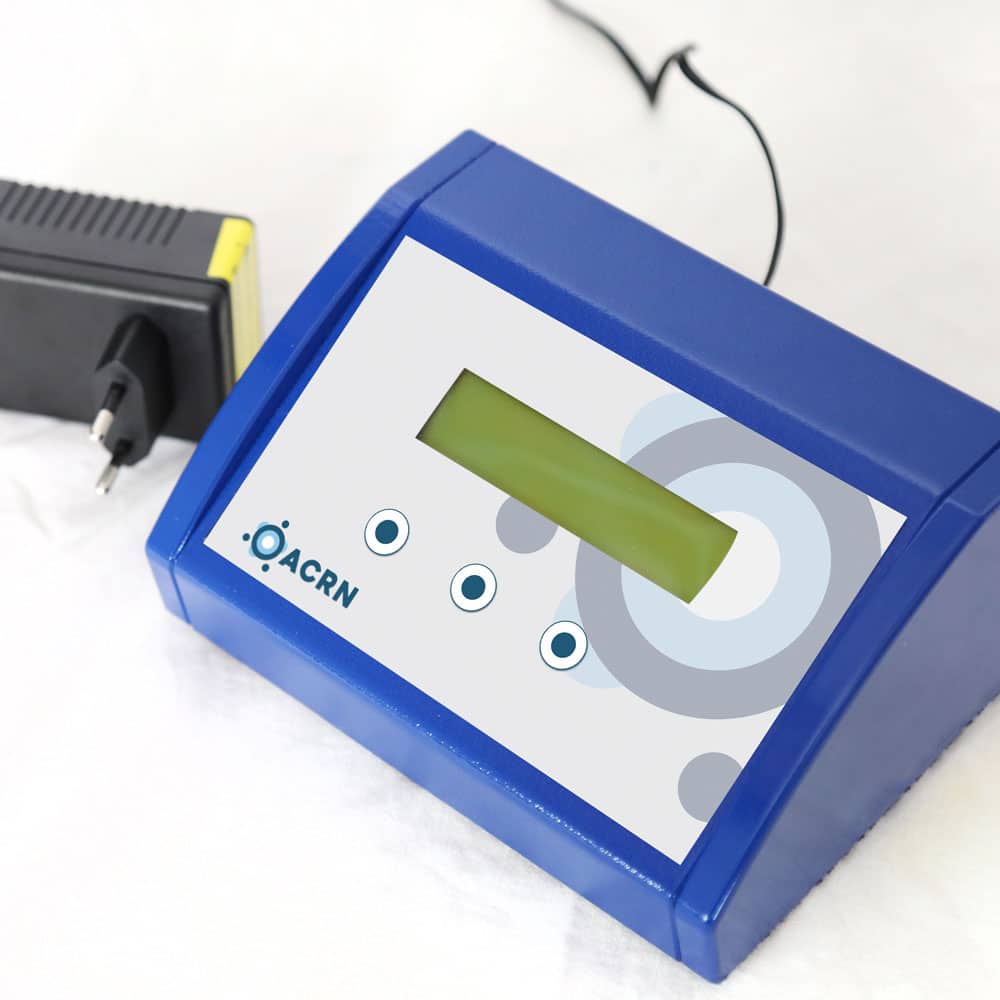

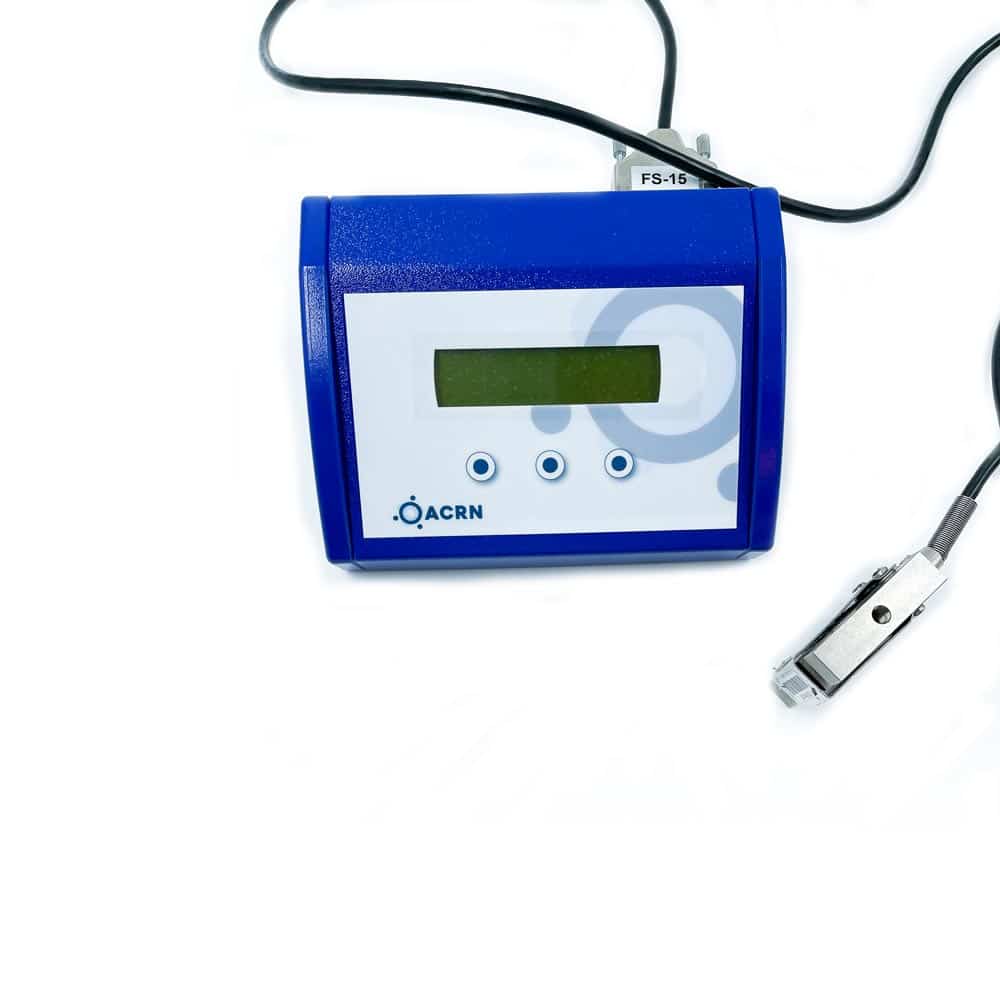

La consola XA-m es una consola electrónica de lectura y adquisición diseñada para conectarse a los sensores de fuerza y par de la gama ACRN. Compacta, resistente y sin necesidad de mantenimiento, es ideal para su uso en líneas de producción, laboratorios de control de calidad o en condiciones de campo.
Su característica principal es el sistema de conectores MICA®: la consola reconoce automáticamente el sensor conectado y recupera sus características (escala completa, ganancia, fecha de calibración) sin necesidad de configuración manual. Esta detección automática elimina el riesgo de errores de configuración y garantiza que la lectura mostrada siempre se corresponda con las características reales del sensor conectado.
La programación se realiza a través de una interfaz de tres botones, y los resultados se muestran en una pantalla LCD gráfica legible incluso en condiciones de poca luz. La alimentación mediante una batería recargable de 12 V garantiza una autonomía total sin necesidad de conectarse a la red eléctrica.
Descripción
Funciones y modos de la consola de medición xa
Modo de pico y modo de seguimiento
El XA-m ofrece dos modos de medición adaptados a los distintos tipos de pruebas. El modo de pico captura y almacena el valor máximo alcanzado durante un ensayo, lo que lo hace ideal para pruebas de fuerza de arranque, resistencia mecánica o par de desmontaje. El modo de seguimiento muestra el valor en tiempo real, lo que resulta ideal para mediciones continuas o controles de la fuerza aplicada.
Memoria y programas
La consola almacena hasta 200 valores en su memoria interna y permite guardar 15 programas con umbrales mínimos y máximos configurables. Esta función permite definir rangos de cumplimiento para cada referencia de producto y cambiar rápidamente de un programa a otro en una línea con varias referencias.
Filtrado y frecuencia de muestreo
La frecuencia de muestreo de 1 kHz, junto con 4 filtros seleccionables, permite adaptar la consola a diferentes dinámicas de medición: desde mediciones cuasiestáticas lentas hasta ensayos dinámicos rápidos que requieren una buena resolución temporal.
Conectividad RS232 y exportación de datos
El puerto RS232 integrado permite conectarse a un ordenador para exportar los datos al software DataXport® o a cualquier otro sistema de adquisición. Hay disponible un cable RS232 a USB como accesorio opcional para los ordenadores modernos.
Información técnica
| Modos de medición | Cumbrera y Seguidor |
| Memoria | Almacenamiento de 200 valores en el dispositivo – 15 programas almacenables (umbrales mínimos y máximos) |
| Frecuencia de muestreo | 1kHz – 4 filtros seleccionables |
| Conectividad | Protocolo de comunicación RS232 |
| Precisión | 0,5% de EM (escala máxima); 1% del valor |
| Alimentación | Con batería eléctrica de 12V con cargador de 220V incluido |
| Conexiones | Puerto RS232 |
| Idioma | Francés, inglés |
| Dimensiones | L160 x A115 x A75 mm |
| Peso | 800 g |
| Garantía | 3 años (excluyendo el sensor) |
Opciones
| Impresora matricial |
| Cable RS232 para PC o RS 232 a USB |
| Software DataXport® para exportar datos en tiempo real a cualquier programa de PC |
| Calibración anual en el Laboratorio de Metrología de la ACRN |
Viene con:
- Maleta de transporte
- Cargador
- Certificados de calibración de los sensores especificados
Aplicaciones
La consola XA-m se utiliza junto con los sensores ACRN en las siguientes aplicaciones:
Control del par en el atornillador
En combinación con el sensor de par integrado ACRN, el XA-m muestra y almacena los valores de par medidos directamente en el atornillador industrial, con gestión de los umbrales de conformidad.
Medición de fuerza en sensores

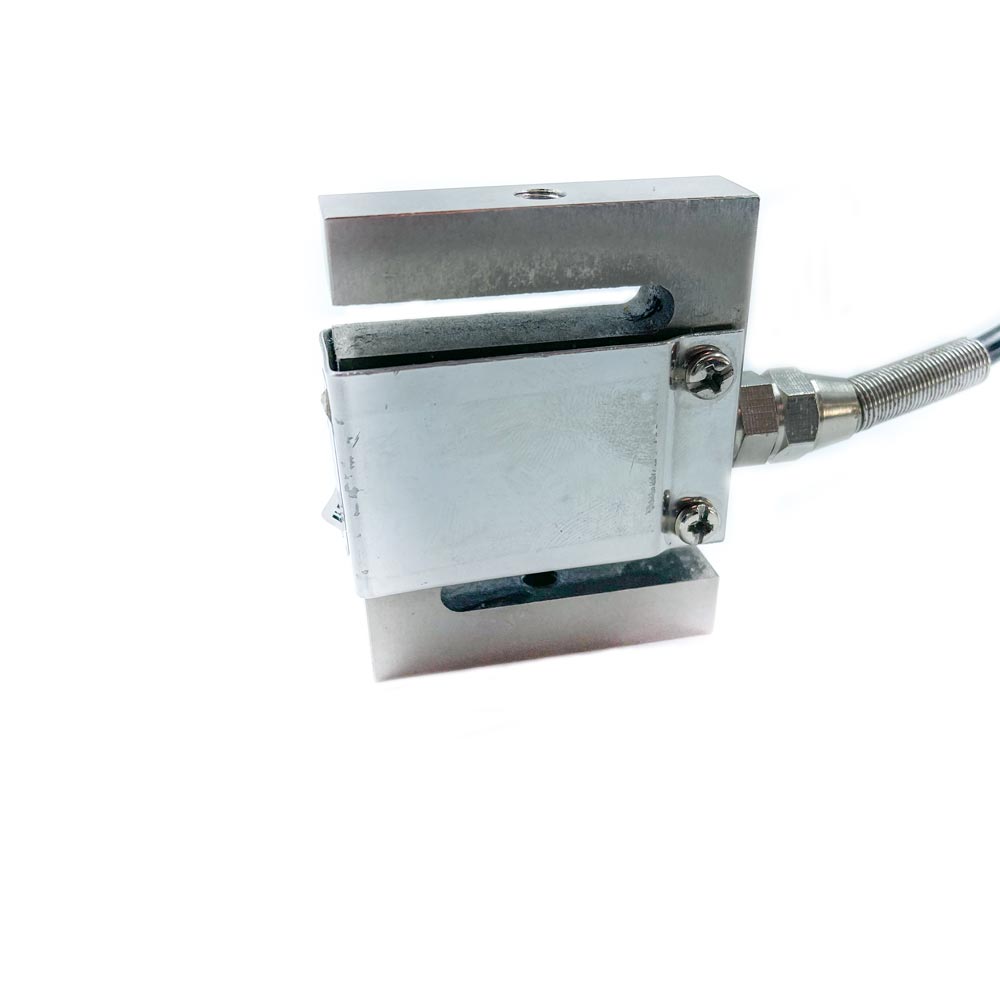

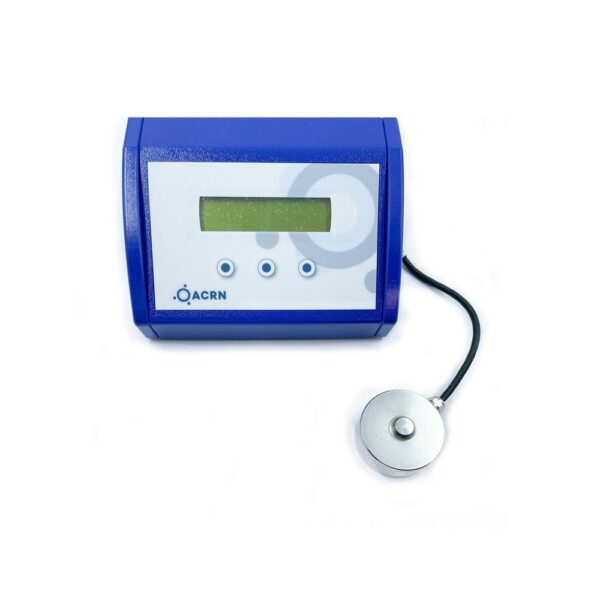

Integración con células de carga y sensores de tracción/compresión ACRN para aplicaciones de control de calidad en la producción o en el laboratorio.
Adquisición y trazabilidad
Exportación de mediciones al ordenador a través de RS232 o USB para su integración en sistemas de calidad, SPC o bases de datos de trazabilidad.
Para usar con:
- El sensor de par integrado en el atornillador — El sistema completo de control de par para atornilladores incluye la consola XA-m.

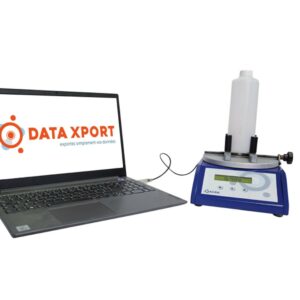

- El software DataXport® — para exportar los valores en tiempo real a un ordenador.
- Laherramienta de conexión IP XPort — para la conexión a la red y la transferencia de datos mediante el protocolo IP.
- El sensor de fuerza SEJ de alta precisión — Sensor compatible con la consola XA-m para mediciones de fuerza de alta precisión.
- Nuestro servicio de calibración — calibración anual de la consola en nuestro laboratorio de metrología.
