Console de
Mesure

Quels types de signaux une console de mesure ACRN peut-elle acquérir ?

Les consoles de mesure ACRN sont conçues pour traiter une grande variété de signaux issus de capteurs industriels : signaux de force, de couple, de pression, de déplacement ou de toute autre grandeur physique convertie en signal électrique. La console VFTI, grâce à sa plateforme Vector OS, reconnaît automatiquement le type de capteur connecté sans intervention de l’opérateur. La console XA-m utilise les connecteurs MICA® pour le même résultat. La console AFTI couvre les signaux de force et de couple avec des sorties RS232, analogique et digimatic.

Quelle est la fréquence d’échantillonnage maximale ?

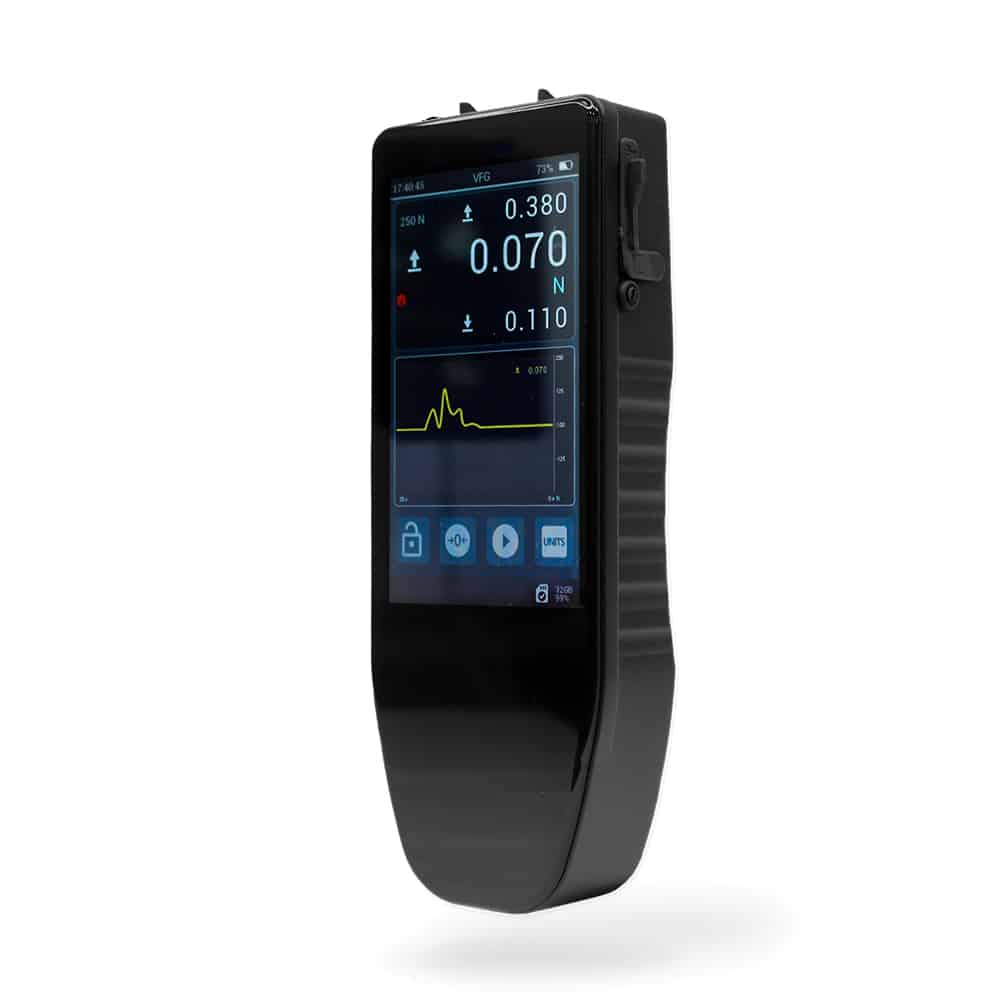

La fréquence d’échantillonnage dépend du modèle. La console VFTI atteint 5 000 000 Hz en interne et 2 000 Hz pour l’acquisition graphique, ce qui la destine aux applications les plus exigeantes (mesure de phénomènes transitoires, chocs, impulsions). La console AFTI propose 5 000 Hz, adaptée aux mesures quasi-statiques en production et en laboratoire. La console XA-m fonctionne à 1 000 Hz avec 4 filtres sélectionnables pour lisser les signaux bruités. Pour connaître le modèle adapté à votre application, consultez les fiches techniques ou contactez notre équipe.

Les consoles sont-elles compatibles avec tous les capteurs ?

Nos consoles sont compatibles avec une très large gamme de capteurs du marché, notamment les capteurs à pont de jauges, les capteurs piézoélectriques et les capteurs à sortie courant ou tension. La VFTI et la XA-m utilisent des systèmes de reconnaissance automatique (Vector OS et MICA®) qui adaptent l’unité de mesure et l’échelle dès la connexion du capteur. Pour les capteurs ACRN, la compatibilité est garantie. Pour des capteurs tiers, contactez-nous : nous vérifierons la compatibilité technique avant expédition ou vous proposerons un adaptateur.

Comment enregistrer et exporter les données de mesure ?

Chaque modèle offre des options d’export adaptées à vos besoins :

✓ VFTI : enregistrement sur carte micro-SD (jusqu’à 32 Go) et sortie RS232 pour transfert direct vers un PC ou un système d’acquisition.
✓ AFTI : sorties RS232, digimatic et analogique. Option Data Xport pour l’export automatique vers Excel ou base de données.
✓ XA-m : sortie RS232 pour intégration dans les systèmes de supervision industriels.

Nous proposons également des développements logiciels sur mesure pour automatiser la collecte et la visualisation de vos données.

Est-il possible d’intégrer une console dans un banc d’essai automatisé ?

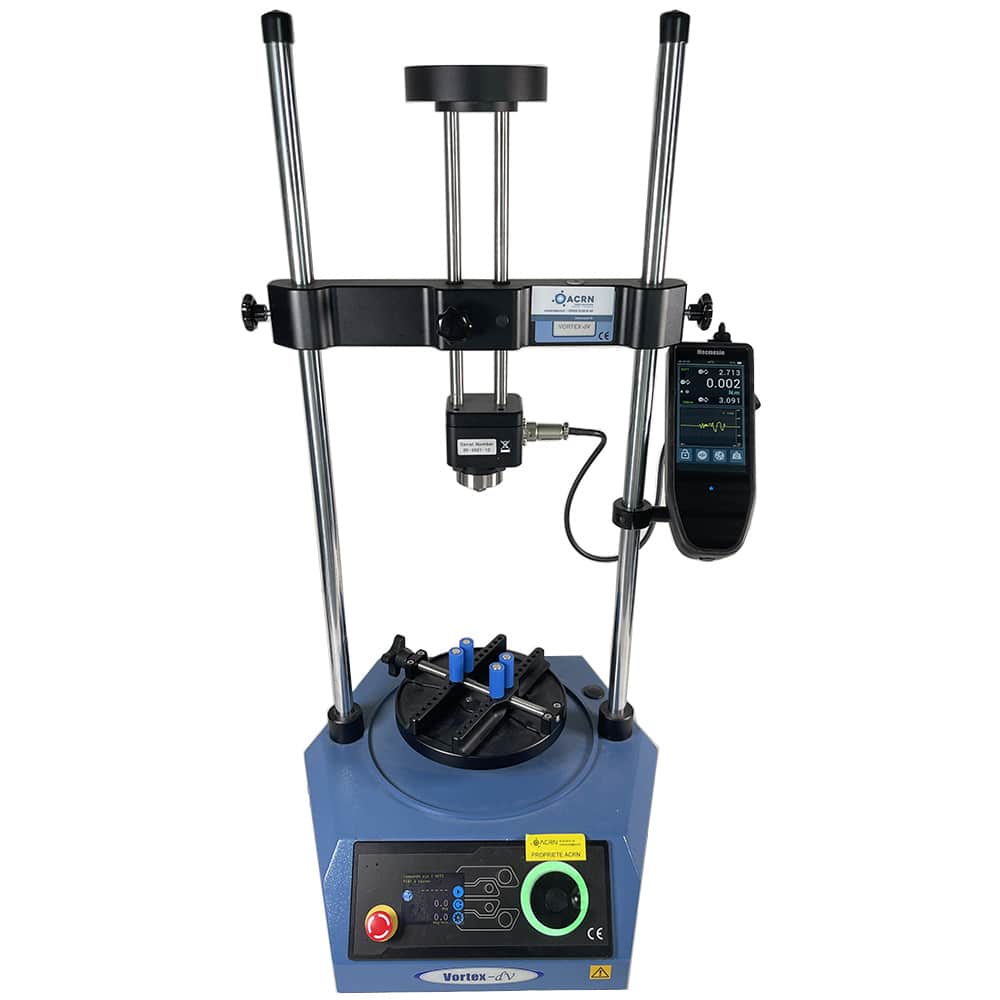

Oui. Les consoles ACRN sont conçues pour s’intégrer dans des environnements automatisés. La VFTI peut fonctionner en mode « composant » piloté par un logiciel externe via RS232. La console XA-m se distingue par son format compact particulièrement adapté aux postes de travail fixés sur machine. Sur demande, ACRN réalise l’intégration complète (câblage, interface logicielle, mise en service) et livre un système clé en main prêt à l’emploi.

Qu’est-ce que l’étalonnage raccordé COFRAC et est-il disponible pour les consoles ?

L’étalonnage raccordé COFRAC garantit que vos instruments sont traçables métrologiquement jusqu’aux étalons nationaux. Il est exigé dans de nombreux contextes réglementés : pharmaceutique, aéronautique, automobile, médical. ACRN propose l’étalonnage raccordé COFRAC pour l’ensemble de sa gamme de consoles et de capteurs associés. Le certificat délivre une courbe d’erreur, l’incertitude de mesure étendue et les conditions de référence. Un réétalonnage périodique est recommandé selon la fréquence d’utilisation et les exigences qualité de votre secteur.

Quelle console choisir pour une utilisation portable sur site ?

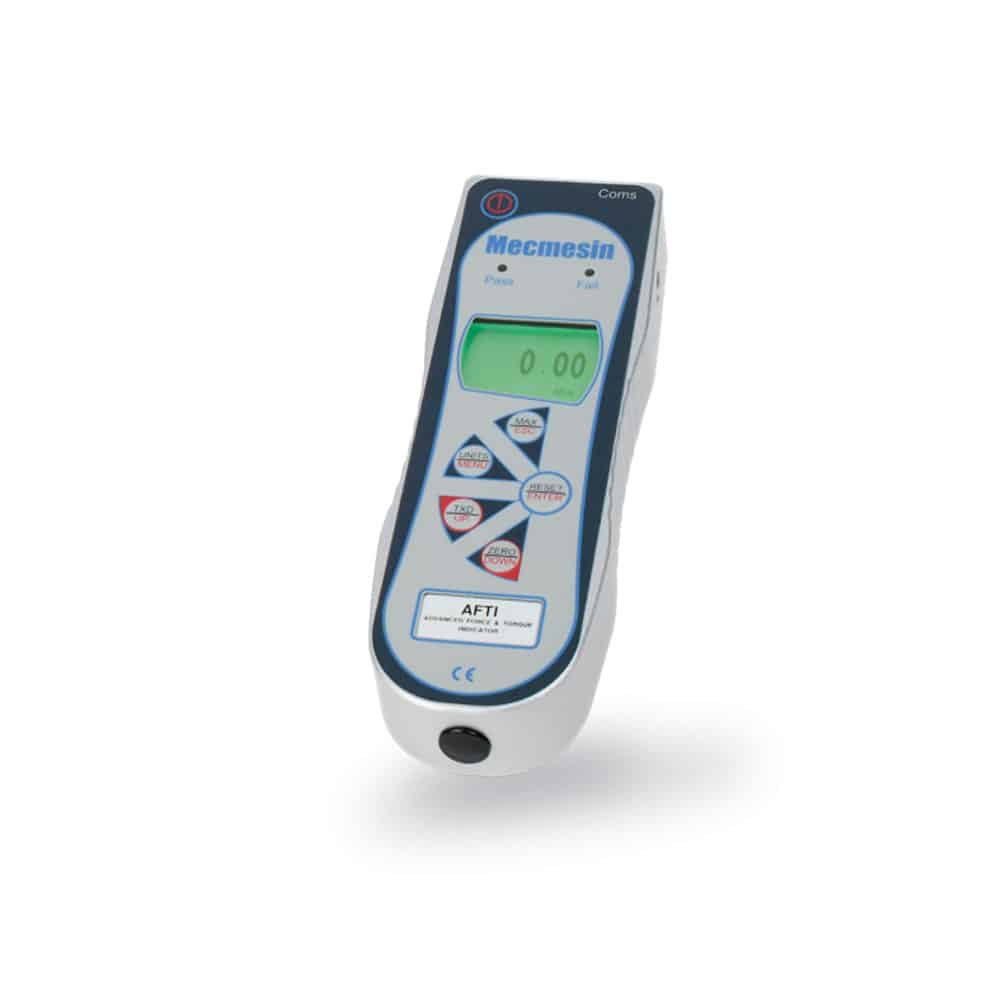

Pour les mesures itinérantes ou les interventions de maintenance sur site, la console AFTI est la plus adaptée : elle fonctionne sur piles AAA rechargeables, totalement indépendante du secteur. Son boîtier en aluminium léger et robuste résiste aux environnements industriels. La console XA-m est également très compacte, facilement intégrable dans un poste mobile ou un équipement embarqué. La VFTI, conçue pour des bancs d’essai fixés, reste transportable mais nécessite une alimentation secteur.

Quels sont les atouts des consoles de mesure ACRN ?

Les consoles ACRN se distinguent par plusieurs points clés :

✓ Fabrication française : conception et assemblage en France, contrôle qualité rigoureux à chaque étape.
✓ Raccordement COFRAC : étalonnage traçable disponible directement chez le fabricant.
✓ SAV réactif : service après-vente dédié avec pièces d’origine et expertise technique interne.
✓ Intégration clé en main : ACRN livre un système complet capteur + console + logiciel, configuré pour votre application.
✓ Gamme complémentaire : les consoles s’associent naturellement avec les capteurs de force et de couple ACRN pour une chaîne de mesure maîtrisée de bout en bout.
