Le couple de serrage, un paramètre qualité souvent sous-contrôlé
Le contrôle qualité des fermetures filetées repose sur un paramètre précis : le couple de serrage. Ce paramètre détermine si un contenant reste étanche pendant le transport, si le consommateur peut l’ouvrir sans effort excessif, et si le produit arrive en conformité aux référentiels BPF, IFS ou BRC. Un couple trop faible entraîne des fuites et des risques de contamination. Un couple trop élevé endommage le filetage ou rend l’ouverture impossible pour l’utilisateur final. Le couplemètre motorisé RepeaTork permet de contrôler ce paramètre de façon systématique, aux cadences réelles de la production.

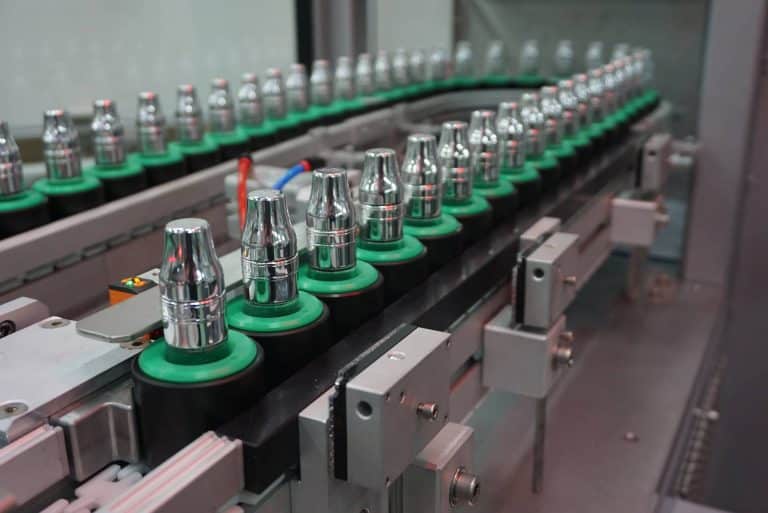

Dans de nombreuses lignes de conditionnement, ce paramètre est encore mesuré manuellement : un opérateur saisit le flacon, applique une force avec un couplemètre à affichage numérique et note le résultat sur un support papier ou un tableau Excel. Cette méthode fonctionne à faible cadence. Elle atteint rapidement ses limites dès que la production dépasse quelques dizaines de pièces par heure ou que le client exige une traçabilité nominative par pièce.
Qu’est-ce qu’un couplemètre motorisé pour le contrôle qualité ?

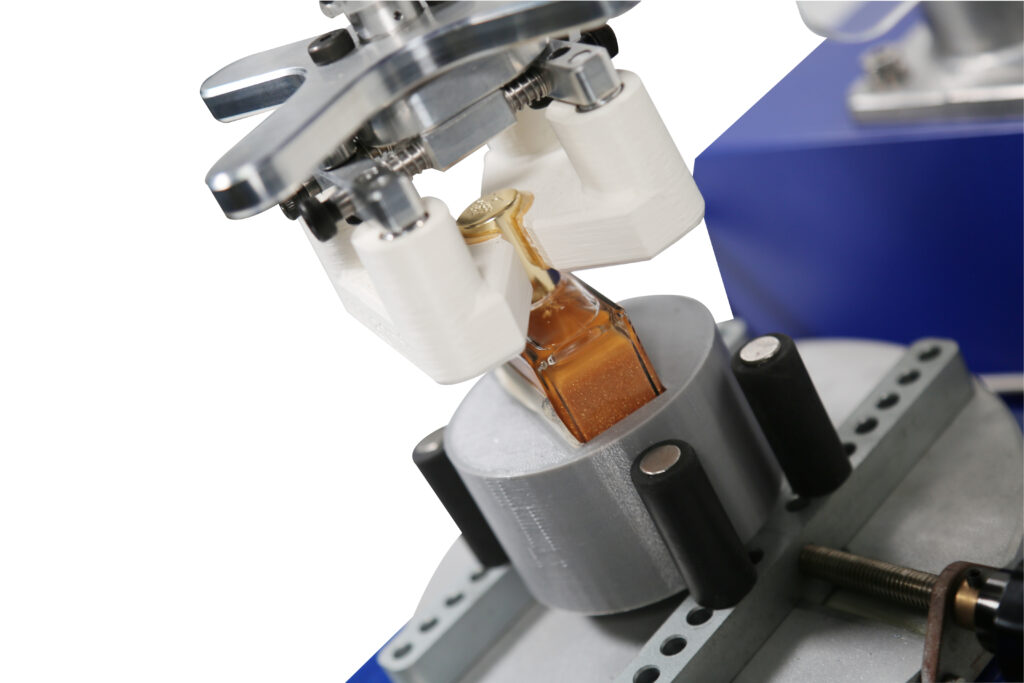

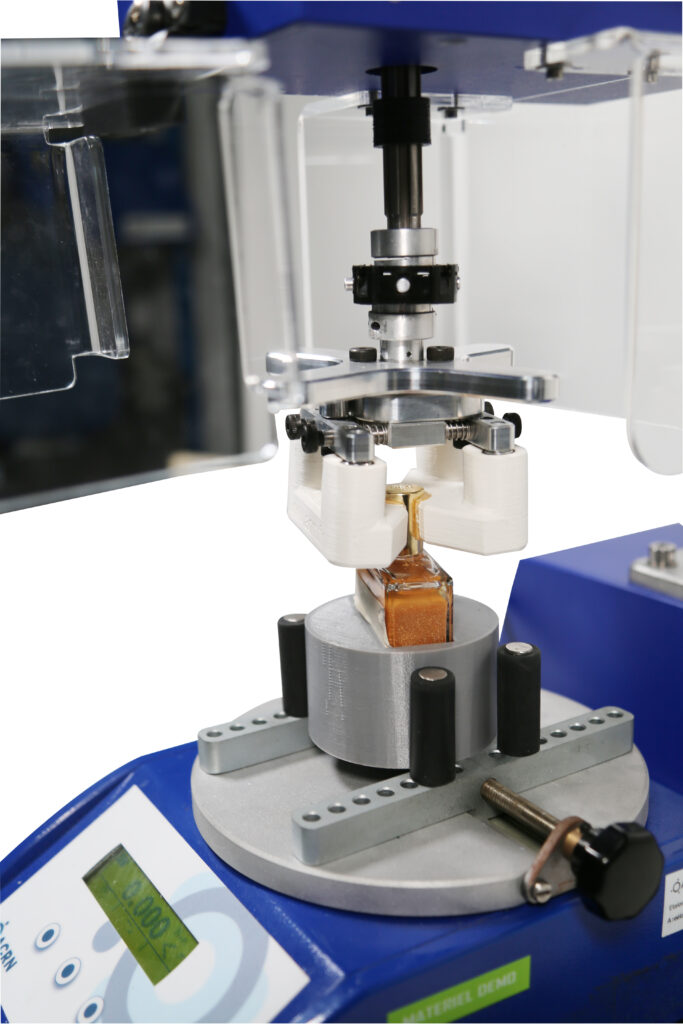

Un couplemètre motorisé pour le contrôle qualité est un instrument de mesure qui applique une rotation à vitesse constante et réglable sur la fermeture d’un contenant, puis enregistre le couple de vissage ou de dévissage avec une résolution de l’ordre du millième de N·m. Contrairement au test manuel, la vitesse d’application est fixée par le programme de test : chaque mesure est réalisée dans des conditions identiques, indépendamment de l’opérateur en poste.
Cette constance est ce qui rend le test motorisé pertinent pour les études GR&R (Gage Repeatability and Reproducibility) et les cartes de contrôle SPC. Sur un couplemètre manuel, la composante « reproductibilité » d’un GR&R peut représenter 15 à 30 % de la variabilité totale mesurée. Sur un couplemètre motorisé correctement réglé, cette composante tend vers zéro, car l’instrument applique toujours la même cinématique de rotation.
Pourquoi le test manuel atteint-il ses limites en production intensive ?
Le test manuel atteint ses limites dès que la cadence de production dépasse 60 à 80 bouchons par heure, car le temps de manipulation par pièce (préhension, centrage, lecture, saisie du résultat) descend rarement sous 30 à 45 secondes avec un couplemètre à main. À cette cadence, un opérateur à temps plein ne peut contrôler qu’un échantillon représentant 5 à 10 % de la production horaire.
Ce taux de sondage peut suffire en phase de validation de réglage de boucheuse. Il ne suffit plus quand un cahier des charges client exige le contrôle de 100 % des fermetures, quand le cahier des charges impose une méthode normalisée comme ASTM D3198, ou quand un rappel produit nécessite de retrouver le résultat de mesure individuel pour chaque contenant expédié.
L’autre limite du test manuel est documentaire. Les résultats saisis à la main ne s’intègrent pas dans un flux SPC en temps réel et ne répondent pas aux exigences de traçabilité électronique du CFR 21 Part 11 ou des BPF pharmaceutiques.
Combien de contrôles motorisés peut-on réaliser par heure ?
Avec un RepeaTork réglé à 30 tr/min sur un bouchon PET standard présentant un couple nominal de 1,0 à 1,5 N·m, le temps de cycle effectif par fermeture est d’environ 5 secondes : 2 secondes de descente et centrage automatique, 2 secondes de rotation jusqu’à la valeur de couple de pic, 1 seconde de remontée et export du résultat via RS232 ou USB.
À ce rythme, le RepeaTork réalise 720 mesures par heure. Sur une ligne produisant 300 bouchons par heure, cela représente un taux de couverture de 100 %, avec un résultat enregistré pour chaque pièce produite.
Pour comparaison, un poste de contrôle manuel avec sondage à 10 % sur la même ligne contrôle 30 bouchons par heure. Si la boucheuse dérive progressivement en cours de production et que le défaut n’apparaît que sur 3 % des pièces, le test par sondage a une probabilité élevée de ne pas détecter l’anomalie entre deux points de prélèvement. Le test motorisé à 100 % la détecte en quelques cycles.
Ce calcul varie selon la plage de couple, la géométrie du bouchon et le mode de test sélectionné. Les lignes à très haute cadence (plus de 500 pièces par heure) nécessitent une intégration en ligne ou un poste dédié en sortie directe de boucheuse. Dans ces configurations, le choix du couple de serrage bouchon fait partie d’une architecture de test plus large, à définir avec les équipes méthodes.

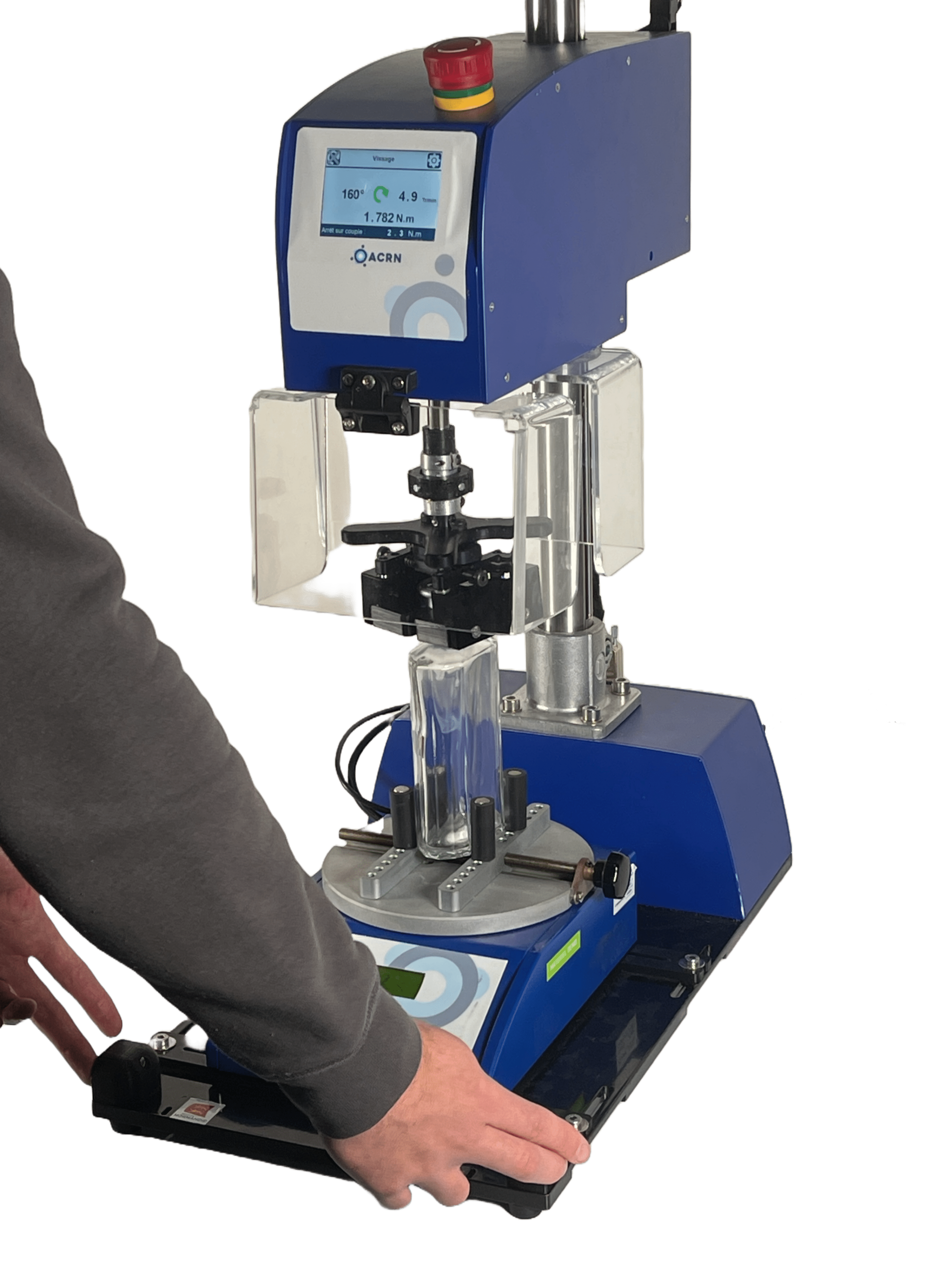

RepeaTork : spécifications et modes de test pour votre contrôle qualité
Le RepeaTork est le couplemètre motorisé de référence d’ACRN pour le contrôle qualité en production de série. Ses caractéristiques principales sont les suivantes :
| Paramètre | RepeaTork |
|---|---|
| Plage de couple | 1 à 25 N·m |
| Précision | 0,1 % PE |
| Résolution | 0,001 N·m |
| Vitesse de rotation | 1 à 60 tr/min |
| Sorties données | RS232, USB |
| Garantie | 2 ans |
Le RepeaTork propose trois modes de test adaptés à des scénarios de contrôle qualité différents :
- Test de dévissage simple : mesure du couple d’ouverture jusqu’à la valeur de pic. Mode le plus courant pour la vérification en sortie de boucheuse.
- Test angle + couple : mesure du couple combiné à l’angle de rotation, pour les fermetures à système de sécurité ou à crantage (bouchons enfants, fermetures avec anneau d’inviolabilité).
- Test complet : dévissage puis revissage dans la même séquence automatisée, pour vérifier que le filetage n’a pas été endommagé lors de l’application initiale.
Les résultats sont exportés en temps réel vers un PC via RS232 ou USB, compatibles avec les logiciels SPC du marché et les systèmes LIMS industriels.
Comment choisir entre le RepeaTork, le Vortex-I et le Vortex-DV ?
Le choix entre les modèles ACRN dépend de trois critères principaux : la cadence de production, la plage de couple à couvrir et le besoin en export de données structurées.
| Critère | RepeaTork | Vortex-DV | Vortex-I |
|---|---|---|---|
| Plage de couple | 1-25 N·m | 1,5-10 N·m | 0,3-10 N·m |
| Précision | 0,1 % PE | ±0,5 % PE | ±0,5 % PE |
| Vitesse maximale | 60 tr/min | 30 tr/min | 20 tr/min |
| Usage recommandé | Contrôle 100 % ligne rapide | Sondage cadence intermédiaire | Laboratoire, R&D, incoming |
| Sorties données | RS232, USB | RS232, USB | RS232, USB |
Choisissez le RepeaTork si votre ligne dépasse 100 pièces par heure, si vous devez documenter chaque fermeture individuellement ou si vous avez des couples élevés (jusqu’à 25 N·m) à mesurer. Choisissez le Vortex-DV pour un sondage sur ligne à cadence modérée ou pour des ateliers avec plusieurs gammes de couple dans un même poste. Choisissez le Vortex-I pour des contrôles en laboratoire, en inspection à réception ou en R&D sur des couples faibles à partir de 0,3 N·m.
Quelles normes encadrent le test de couple sur bouchons ?
Plusieurs normes définissent les méthodes de test de couple sur fermetures et emballages. Les principales applicables en production industrielle sont :
- ASTM D3198 : méthode de référence pour le couple d’application et d’enlèvement des fermetures filetées ou à ergots (retirée en 2016, elle reste citée dans les cahiers des charges).
- ASTM D3474 : pratique d’étalonnage et d’utilisation des couplemètres utilisés en emballage (version actuelle D3474-23).
- ISO 13127 : norme internationale sur la méthode d’essai du couple d’ouverture des fermetures résistant aux enfants.
- CETIE : recommandations sectorielles utilisées dans la cosmétique et la parfumerie pour les couples d’ouverture et de fermeture des flacons.
Sur le plan du système qualité, l’article §7.1.5 de l’ISO 9001 exige que tout équipement de mesure influant sur la conformité du produit soit étalonné à intervalles définis, avec des résultats documentés et traçables. Le RepeaTork sort d’usine avec un certificat d’étalonnage. Des recalibrations périodiques sont proposées par ACRN pour maintenir la traçabilité en continu.
Comment intégrer le RepeaTork dans votre système qualité ?
Le RepeaTork s’intègre à votre système qualité via ses sorties RS232 et USB, qui envoient chaque résultat de mesure directement vers un PC, un logiciel SPC ou un système LIMS. Les données transmises incluent la valeur de couple de pic, l’angle de rotation cumulé et l’horodatage de chaque test.
Cette architecture répond aux exigences ISO 9001 §7.1.5 sur la traçabilité des résultats de mesure. Elle permet de construire des cartes de contrôle Shewhart (X-bar, R) sur le couple de dévissage et de détecter les dérives de boucheuse avant qu’elles génèrent des non-conformités en sortie de ligne.
Pour les industries pharmaceutiques soumises aux BPF ou au CFR 21 Part 11, le logiciel partenaire peut être configuré en mode audit-trail avec signature électronique. ACRN peut orienter vers les configurations validées pour ces environnements régulés.
ACRN, fabricant français du RepeaTork
ACRN conçoit et fabrique le RepeaTork en France depuis plus de 25 ans. L’ensemble de la chaîne (conception mécanique, électronique, logiciel embarqué, étalonnage et service après-vente) est réalisé dans les ateliers ACRN. Le RepeaTork est livré avec un certificat d’étalonnage et bénéficie d’une garantie de deux ans.
Demandez un devis en précisant votre configuration (plage de couple, cadence, intégration informatique). Nos ingénieurs analysent votre process et recommandent le mode de test et la gamme de couple appropriés à votre ligne.
Le contrôle du couple de serrage n’a de valeur que s’il est systématique : le RepeaTork le rend possible à l’échelle d’une production complète. Notre guide bouchons détaille les normes et les gammes de couple applicables par industrie.
