La coppia di serraggio, un parametro di qualità spesso poco controllato
Il misuratore di coppia motorizzato Repeatork consente di controllare in modo sistematico un parametro chiave del controllo qualità delle chiusure filettate: la coppia di serraggio. Questo parametro determina se un contenitore rimane a tenuta stagna durante il trasporto, se il consumatore può aprirlo senza uno sforzo eccessivo e se il prodotto è conforme ai referenziali GMP, IFS o BRC. Una coppia troppo bassa provoca perdite e rischi di contaminazione. Una coppia troppo alta danneggia la filettatura o rende impossibile l’apertura per l’utilizzatore finale.
In molte linee di confezionamento, questo parametro viene ancora misurato manualmente: un operatore prende il contenitore, applica una forza con un misuratore di coppia a lettura digitale e annota il risultato su carta o su un foglio Excel. Questo metodo funziona a bassa cadenza. Raggiunge rapidamente i suoi limiti non appena la produzione supera qualche decina di pezzi all’ora o quando il cliente richiede una tracciabilità nominale per pezzo.
Che cos’è un misuratore di coppia motorizzato per il controllo qualità?

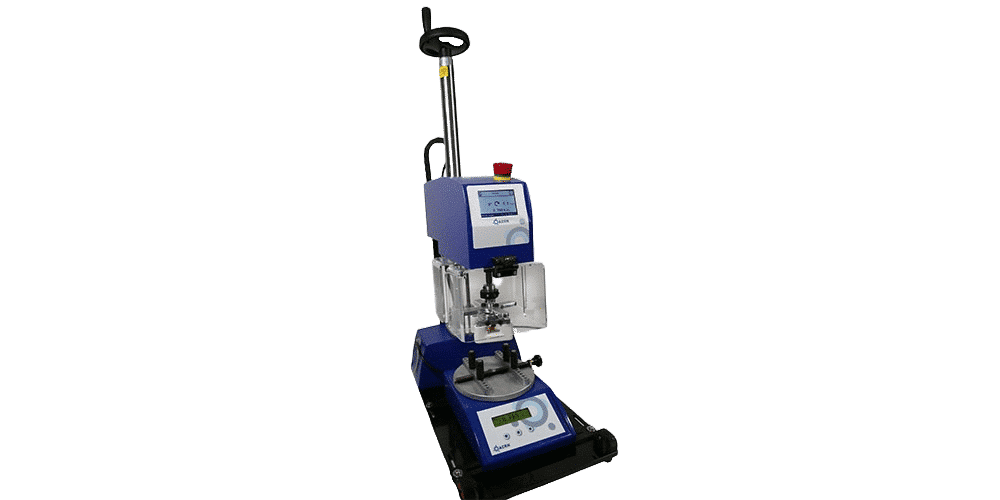

Un misuratore di coppia motorizzato Repeatork per il controllo qualità è uno strumento di misura che applica una rotazione a velocità costante e regolabile sulla chiusura di un contenitore, e registra la coppia di avvitamento o svitamento con una risoluzione dell’ordine del millesimo di N·m. A differenza del test manuale, la velocità di applicazione è fissata dal programma di prova: ogni misura viene eseguita in condizioni identiche, indipendentemente dall’operatore in turno.
Questa costanza è ciò che rende il test motorizzato rilevante per gli studi GR&R (Gage Repeatability and Reproducibility) e per le carte di controllo SPC. Su un misuratore di coppia manuale, la componente di “riproducibilità” di un GR&R può rappresentare dal 15 al 30% della variabilità totale misurata. Su un misuratore di coppia motorizzato correttamente regolato, questa componente tende a zero, perché lo strumento applica sempre la stessa cinematica di rotazione.
Perché il test manuale raggiunge i suoi limiti in produzione intensiva?
Il test manuale raggiunge i suoi limiti non appena la cadenza di produzione supera i 60-80 tappi all’ora, perché il tempo di manipolazione per pezzo (presa, centraggio, lettura, registrazione del risultato) raramente scende sotto i 30-45 secondi con un misuratore di coppia manuale. A questa cadenza, un operatore a tempo pieno può controllare solo un campione che rappresenta il 5-10% della produzione oraria.
Questo tasso di campionamento può essere sufficiente durante la fase di validazione della regolazione della tappatrice. Non lo è più quando un capitolato cliente richiede il controllo del 100% delle chiusure, quando il capitolato impone un metodo normalizzato come l’ASTM D3198, o quando un richiamo di prodotto richiede di recuperare il risultato di misura individuale per ogni contenitore spedito.
L’altro limite del test manuale è documentale. I risultati registrati a mano non si integrano in un flusso SPC in tempo reale e non rispondono ai requisiti di tracciabilità elettronica del CFR 21 Part 11 o delle GMP farmaceutiche.
Quanti controlli motorizzati si possono effettuare all’ora?
Con un RepeaTork regolato a 30 giri/min su un tappo PET standard con una coppia nominale di 1,0-1,5 N·m, il tempo di ciclo effettivo per chiusura è di circa 5 secondi: 2 secondi di discesa e centraggio automatico, 2 secondi di rotazione fino al valore di coppia di picco, 1 secondo di risalita ed esportazione del risultato via RS232 o USB.
A questo ritmo, il RepeaTork esegue 720 misure all’ora. Su una linea che produce 300 tappi all’ora, questo rappresenta una copertura del 100%, con un risultato registrato per ogni pezzo prodotto.
Per confronto, una postazione di controllo manuale con campionamento al 10% sulla stessa linea controlla 30 tappi all’ora. Se la tappatrice deriva progressivamente durante la produzione e il difetto compare solo sul 3% dei pezzi, il test a campione ha un’alta probabilità di non rilevare l’anomalia tra due punti di prelievo. Il test motorizzato al 100% la rileva in pochi cicli.
Questo calcolo varia in base al campo di coppia, alla geometria del tappo e alla modalità di test selezionata. Le linee ad altissima cadenza (oltre 500 pezzi all’ora) richiedono un’integrazione in linea o una postazione dedicata direttamente all’uscita della tappatrice. In queste configurazioni, la scelta della coppia di serraggio del tappo fa parte di un’architettura di test più ampia, da definire con i team metodi.
RepeaTork: specifiche e modalità di test per il vostro controllo qualità
Il RepeaTork è il misuratore di coppia motorizzato di riferimento di ACRN per il controllo qualità in produzione di serie. Le sue caratteristiche principali sono le seguenti:
| Parametro | RepeaTork |
|---|---|
| Campo di coppia | da 1 a 25 N·m |
| Precisione | 0,1% FS |
| Risoluzione | 0,001 N·m |
| Velocità di rotazione | da 1 a 60 giri/min |
| Uscite dati | RS232, USB |
| Garanzia | 2 anni |
Il RepeaTork offre tre modalità di test adatte a diversi scenari di controllo qualità:
- Test di svitamento semplice: misura la coppia di apertura fino al valore di picco. La modalità più comune per la verifica in uscita dalla tappatrice.
- Test angolo + coppia: misura la coppia combinata con l’angolo di rotazione, per chiusure con sistema di sicurezza o a scatto (tappi di sicurezza per bambini, chiusure con anello di inviolabilità).
- Test completo: svitamento seguito da riavvitamento nella stessa sequenza automatizzata, per verificare che la filettatura non sia stata danneggiata durante l’applicazione iniziale.
I risultati vengono esportati in tempo reale verso un PC via RS232 o USB, compatibili con i software SPC del mercato e con i sistemi LIMS industriali.
Come scegliere tra il RepeaTork, il Vortex-I e il Vortex-DV?
La scelta tra i modelli ACRN dipende da tre criteri principali: la cadenza di produzione, il campo di coppia da coprire e la necessità di esportazione di dati strutturati.
| Criterio | RepeaTork | Vortex-DV | Vortex-I |
|---|---|---|---|
| Campo di coppia | 1-25 N·m | 1,5-10 N·m | 0,3-10 N·m |
| Precisione | 0,1% FS | ±0,5% FS | ±0,5% FS |
| Velocità massima | 60 giri/min | 30 giri/min | 20 giri/min |
| Uso consigliato | Controllo 100% linee veloci | Campionamento a cadenza intermedia | Laboratorio, R&S, ricevimento merci |
| Uscite dati | RS232, USB | RS232, USB | RS232, USB |
Scegliete il RepeaTork se la vostra linea supera i 100 pezzi all’ora, se dovete documentare ogni chiusura individualmente o se avete coppie elevate (fino a 25 N·m) da misurare. Scegliete il Vortex-DV per il campionamento su linee a cadenza moderata o per reparti con più campi di coppia in un’unica postazione. Scegliete il Vortex-I per controlli di laboratorio, ispezione in ricevimento o R&S con coppie basse a partire da 0,3 N·m.
Quali norme regolano il test di coppia sui tappi?
Diverse norme definiscono i metodi di test di coppia su chiusure e imballaggi. Le principali applicabili in produzione industriale sono:
- ASTM D3198: metodo di riferimento per la coppia di applicazione e rimozione delle chiusure filettate o a linguetta (ritirata nel 2016, ma ancora citata nei capitolati).
- ASTM D3474: prassi di taratura e utilizzo dei misuratori di coppia impiegati nel confezionamento (versione attuale D3474-23).
- ISO 13127: norma internazionale sul metodo di prova della coppia di apertura delle chiusure di sicurezza per bambini.
- CETIE: raccomandazioni settoriali utilizzate nella cosmetica e nella profumeria per le coppie di apertura e chiusura dei flaconi.
Dal punto di vista del sistema qualità, il paragrafo §7.1.5 della ISO 9001 richiede che ogni apparecchiatura di misura che influisce sulla conformità del prodotto sia tarata a intervalli definiti, con risultati documentati e tracciabili. Il RepeaTork esce di fabbrica con un certificato di taratura. ACRN propone ritarature periodiche per mantenere la tracciabilità in continuo.
Come integrare il RepeaTork nel vostro sistema di qualità?
Il misuratore di coppia motorizzato Repeatork si integra nel vostro sistema di qualità tramite le sue uscite RS232 e USB, che inviano ogni risultato di misura direttamente a un PC, un software SPC o un sistema LIMS. I dati trasmessi includono il valore di coppia di picco, l’angolo di rotazione cumulato e la marca temporale di ogni test.
Questa architettura risponde ai requisiti ISO 9001 §7.1.5 sulla tracciabilità dei risultati di misura. Consente di costruire carte di controllo Shewhart (X-barra, R) sulla coppia di svitamento e di rilevare le derive della tappatrice prima che generino non conformità in uscita di linea.
Per le industrie farmaceutiche soggette alle GMP o al CFR 21 Part 11, il software partner può essere configurato in modalità audit-trail con firma elettronica. ACRN può indirizzarvi verso le configurazioni convalidate per questi ambienti regolamentati.
ACRN, produttore francese del RepeaTork
ACRN progetta e fabbrica il RepeaTork in Francia da oltre 25 anni. L’intera filiera (progettazione meccanica, elettronica, software integrato, taratura e assistenza post-vendita) viene realizzata negli stabilimenti ACRN. Il RepeaTork viene fornito con un certificato di taratura e beneficia di una garanzia di due anni.
Richiedete un preventivo specificando la vostra configurazione (campo di coppia, cadenza, integrazione informatica). I nostri ingegneri analizzano il vostro processo e vi consigliano la modalità di test e il campo di coppia più adatti alla vostra linea.
Il controllo della coppia di serraggio ha valore solo se è sistematico: il misuratore di coppia motorizzato Repeatork lo rende possibile su scala dell’intera produzione. La nostra guida sui tappi descrive nel dettaglio le norme e i campi di coppia applicabili per settore.
