Caisson de test d’étanchéité CTS-I
Le modèle élémentaire
Le CTS-I est un caisson de test d’étanchéité par immersion entièrement pneumatique, conçu pour la détection de fuites sur les emballages industriels.
Modèle élémentaire de la gamme ACRN, il offre une solution simple, fiable et économique pour le contrôle d’étanchéité en production, en réception de matières premières ou avant expédition.
Son principe de fonctionnement est identique au CTE-I : l’emballage est immergé dans l’eau et maintenu par un presseur en plexiglas perforé.
Une dépression est ensuite appliquée — de -0,1 à -0,85 bar en alimentation air comprimé standard, ou jusqu’à -920 mbars avec une pompe à vide optionnelle pour les emballages nécessitant une dépression plus importante.
Toute fuite se manifeste par l’apparition de bulles, permettant une localisation précise et immédiate du défaut.
Sa conception entièrement pneumatique, sans branchement électrique, lui confère une maintenance quasi nulle et une utilisation intuitive sans formation spécifique.
Le caisson en PMMA transparent sur charnière offre une visibilité totale sur le produit en test.
Il est livré avec un certificat d’étalonnage raccordé LNE/COFRAC et couvre les normes ASTM D4991, D5094, D4169, EN 14401 et DIN 55528.
Description
Applications du CTS-I
Le caisson CTS-I est adapté à une large gamme d’emballages industriels dans de nombreux secteurs :
Agroalimentaire
Test d’étanchéité sur flacons, bouteilles, fioles, pots de yaourt, barquettes alimentaires et sachets thermoscellés. Une fuite non détectée peut entraîner la contamination du produit, une réduction de la durée de vie et un risque sanitaire.
Cosmétique et parfumerie
Contrôle de l’intégrité des flacons, blisters et emballages de produits de soin. Le test en immersion permet de détecter les micro-fuites invisibles à l’œil nu avant la mise sur le marché.
Pharmaceutique
Vérification de l’intégrité des emballages primaires (flacons, fioles, blisters, sachets). La traçabilité du test est assurée par le certificat d’étalonnage LNE/COFRAC fourni avec le CTS-I, compatible avec les exigences GMP.
Industrie et assemblages mécaniques
Test d’étanchéité de boîtiers, connecteurs, joints et sous-ensembles mécaniques nécessitant une vérification d’étanchéité avant assemblage final ou expédition.
Réception et expédition
Le CTS-I est adapté aux contrôles en entrée (réception matières premières) comme en sortie (contrôle avant expédition), grâce à sa simplicité d’utilisation et son absence de maintenance.
CTS-I vs CTE-I : quel caisson choisir ?
Les deux caissons reposent sur le même principe de test en immersion, mais diffèrent sur plusieurs points :
Le CTS-I est le modèle élémentaire : économique, simple, sans temporisation avancée. Il peut être alimenté par air comprimé ou par pompe à vide (jusqu’à -920 mbars), ce qui lui permet d’atteindre des niveaux de dépression supérieurs au CTE-I.Il couvre les normes ASTM D4991, D5094, D4169, EN 14401 et DIN 55528 — adaptées aux emballages rigides et semi-rigides.
Le CTE-I est le modèle aménageable et évolutif : il intègre nativement des vérins de sécurité pour les grands caissons, une temporisation réglable jusqu’à 999 secondes et de nombreuses options d’aménagement. Il est conforme à la norme ASTM D3078 — spécifique aux emballages flexibles thermoscellés (blisters, sachets, doypack).
En résumé : CTS-I pour les emballages rigides et les budgets serrés, CTE-I pour les emballages flexibles et les besoins d’évolutivité.
Bénéfices
- Entièrement pneumatique
- Aucun entretien
- Intuitif et facile d’utilisation
- Nombreux accessoires et aménagements possibles selon le besoin du client
Informations techniques
| Caisson | Caisson en PMMA transparent sur charnières |
| Étendue de mesure et précision | De -0.1 à -0.85 Bar (pression relative) en standard. Précision + / -2 % |
| Dimensions utiles | Dépendant de la taille du caisson |
| Lecture de la dépression | Manovacuomètre à aiguille de résolution 50 mbars |
| Unités | Bar, Psi |
| Alimentation | Air comprimé de 6 à 8 bars raccordé par tuyau Rislan® 8mm / Pompe à vide |
| Réglage dépression | Détendeur avec filtre |
| Durée de dépression | Temporisation réglable de 0 à 999 secondes |
| Principe du test | Visuel |
| Température | De 0 à 40°C |
| Normes | ASTM D4991, ASTM D5094, ASTM D4169, EN14401, DIN55528 |
Options
| Diminution du temps de dépression |
| Vanne de vidange d’air facilitant le retour à la PA |
| Vérins à gaz de sécurité |
| Manovacuomètre à aiguille avec une meilleure résolution |
| Pompe à vide remplaçant l’air comprimé |
Livré avec
Un certificat d’étalonnage raccordé LNE / COFRAC
À découvrir également :
Le caisson CTE-I — version évolutive pour les emballages flexibles thermoscellés, conforme ASTM D3078.

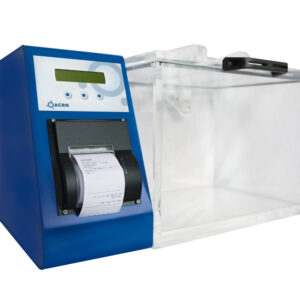

Le caisson CTEX-I — version électronique avec affichage numérique, mémoire et export de données pour la traçabilité documentée.
Notre service étalonnage et calibration — réétalonnage annuel du CTS-I avec certificat raccordé LNE/COFRAC.
La page test d’étanchéité packaging — pour découvrir l’ensemble de notre gamme de solutions de détection de fuite.
