Camera di prova di tenuta CTS-I
Il modello elementare

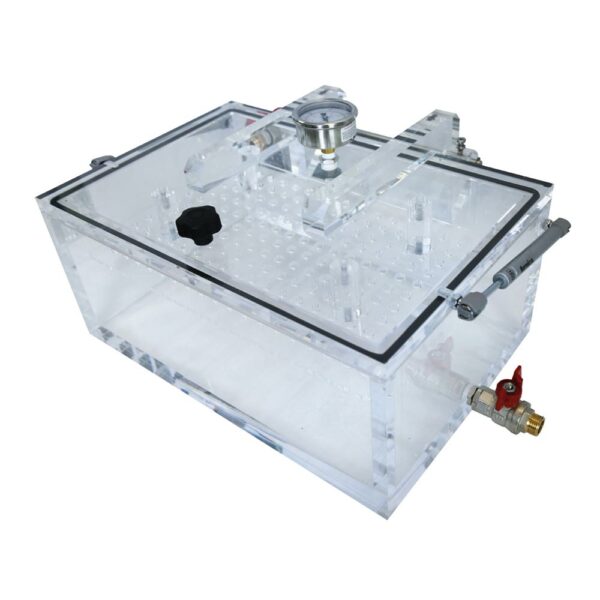

Il CTS-I è una vasca di prova di tenuta ad immersione completamente pneumatica, progettata per individuare eventuali perdite sugli imballaggi industriali.
Modello base della gamma ACRN, offre una soluzione semplice, affidabile ed economica per il controllo della tenuta in produzione, al ricevimento delle materie prime o prima della spedizione.
Il suo principio di funzionamento è identico a quello del CTE-I: l’imballaggio viene immerso nell’acqua e tenuto fermo da un pressore in plexiglas perforato.
Viene quindi applicata una depressione — da -0,1 a -0,85 bar con l’alimentazione standard di aria compressa, oppure fino a -920 mbar con una pompa per vuoto opzionale per le confezioni che richiedono una depressione maggiore.
Qualsiasi perdita si manifesta con la comparsa di bolle, consentendo di individuare il difetto in modo preciso e immediato.
Il suo design interamente pneumatico, senza collegamenti elettrici, garantisce una manutenzione pressoché nulla e un utilizzo intuitivo senza necessità di formazione specifica.
La teca in PMMA trasparente con cerniere offre una visibilità completa sul prodotto in fase di test.
Viene fornito con un certificato di taratura accreditato LNE/COFRAC e soddisfa le norme ASTM D4991, D5094, D4169, EN 14401 e DIN 55528.
Descrizione
Applicazioni del CTS-I
Il contenitore CTS-I è adatto a un’ampia gamma di imballaggi industriali in numerosi settori:
Settore agroalimentare
Test di tenuta su flaconi, bottiglie, fiale, vasetti di yogurt, vaschette per alimenti e sacchetti termosaldati. Una perdita non individuata può causare la contaminazione del prodotto, una riduzione della durata di conservazione e un rischio per la salute.
Cosmetici e profumi
Controllo dell’integrità di flaconi, blister e confezioni di prodotti per la cura della persona. Il test di immersione consente di individuare microperdite invisibili a occhio nudo prima dell’immissione sul mercato.
Farmaceutico
Verifica dell’integrità degli imballaggi primari (flaconi, fiale, blister, bustine). La tracciabilità del test è garantita dal certificato di taratura LNE/COFRAC fornito con il CTS-I, conforme ai requisiti GMP.
Industria e assemblaggi meccanici
Prove di tenuta su involucri, connettori, guarnizioni e sottogruppi meccanici che richiedono una verifica della tenuta prima dell’assemblaggio finale o della spedizione.
Ricezione e spedizione
Il CTS-I è adatto sia ai controlli in entrata (ricezione delle materie prime) che in uscita (controllo prima della spedizione), grazie alla sua semplicità d’uso e all’assenza di manutenzione.
CTS-I vs CTE-I: quale subwoofer scegliere?
Le due camere si basano sullo stesso principio di prova in immersione, ma presentano alcune differenze:
Il CTS-I è il modello base: economico, semplice, senza funzioni di temporizzazione avanzate. Può essere alimentato ad aria compressa o tramite pompa a vuoto (fino a -920 mbar), il che gli consente di raggiungere livelli di depressione superiori rispetto al CTE-I. È conforme alle norme ASTM D4991, D5094, D4169, EN 14401 e DIN 55528 — adatte a imballaggi rigidi e semirigidi.
Il modello CTE-I è modulabile ed espandibile: integra di serie cilindri di sicurezza per cassoni di grandi dimensioni, un temporizzatore regolabile fino a 999 secondi e numerose opzioni di configurazione. È conforme alla norma ASTM D3078 — specifica per gli imballaggi flessibili termosaldati (blister, bustine, doypack).
In sintesi: CTS-I per gli imballaggi rigidi e i budget limitati, CTE-I per gli imballaggi flessibili e le esigenze di scalabilità.
Vantaggi
- Completamente pneumatico
- Non richiede manutenzione
- Intuitivo e facile da usare
- Numerosi accessori e allestimenti disponibili per soddisfare le esigenze del cliente
Informazioni tecniche
| Alloggiamento | Alloggiamento in PMMA trasparente incernierato |
| Campo di misura e precisione | Da -0,1 a -0,85 Bar (pressione relativa) come standard. Precisione + / -2 %. |
| Dimensioni utili | A seconda delle dimensioni dell’alloggiamento |
| Leggere la depressione | Manometro ad ago con risoluzione di 50 mbar |
| Unità | Bar, Psi |
| Alimentazione | Aria compressa da 6 a 8 bar collegata tramite un tubo Rislan® da 8 mm / Pompa per vuoto |
| Regolazione del vuoto | Valvola di espansione con filtro |
| Durata della depressione | Ritardo regolabile da 0 a 999 secondi |
| Principio del test | Visivo |
| Temperatura | Da 0 a 40°C |
| Standard | ASTM D4991, ASTM D5094, ASTM D4169, EN14401, DIN55528 |
Opzioni
| Diminuzione del tempo di depressione |
| Valvola di scarico dell’aria per un facile ritorno all’AP |
| Cilindri a gas di sicurezza |
| Manometro a lancetta con una risoluzione migliore |
| Pompa per vuoto che sostituisce l’aria compressa |
Consegnato con
Un certificato di calibrazione collegato all’LNE / COFRAC
Da scoprire anche:
Il caso CTE-I — versione scalabile per imballaggi flessibili termosaldati, conforme alla norma ASTM D3078.

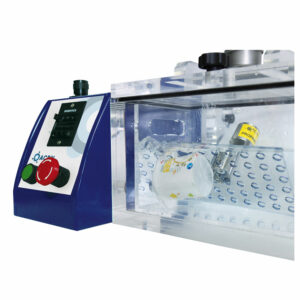

Il caso CTEX-I — versione elettronica con display digitale, memoria ed esportazione dei dati per una tracciabilità documentata.
Il nostro servizio di taratura e calibrazione — Ricalibrazione annuale del CTS-I con certificato di tracciabilità LNE/COFRAC.
La pagina di prova di tenuta degli imballaggi — per scoprire la nostra gamma completa di soluzioni per il rilevamento delle perdite.
