Sensori e strumentazione
Console di
Misura
Le nostre console di misura sono progettate per garantire un’acquisizione precisa e affidabile dei dati dai vostri sensori di forza e coppia. Prodotte in Francia, certificate COFRAC.
- COFRAC
- Prodotto in Francia
- SAV dedicato
Precisione e prestazioni
Le nostre console ACRN garantiscono un’acquisizione affidabile, in grado di soddisfare i requisiti più rigorosi delle vostre applicazioni di misurazione.
|
Freq. max. interna 5 000 000 Hz |
Modelli disponibili 3 |
|
Uscita dati RS232 / SD / USB |
Calibrazione COFRAC |
- UIndustria
- UR&D
- UAeronautica
- UMedicina
- UAutomobile
- ULaboratorio
La nostra gamma
Scoprite la nostra gamma di console di misurazione
Touchscreen · Vector OS
VFTI
Console con schermo touchscreen da 5 pollici basata su Vector OS. Rileva automaticamente i sensori collegati. Utilizzabile in modalità portatile o integrato in un banco di prova.
- EFreq. interna : 5 000 000 Hz
- EGrafico di acquisizione: 2 000 Hz
- ERS232 + micro-SD 32 Go
- ECoppia e forza multiformato
Di alta gamma

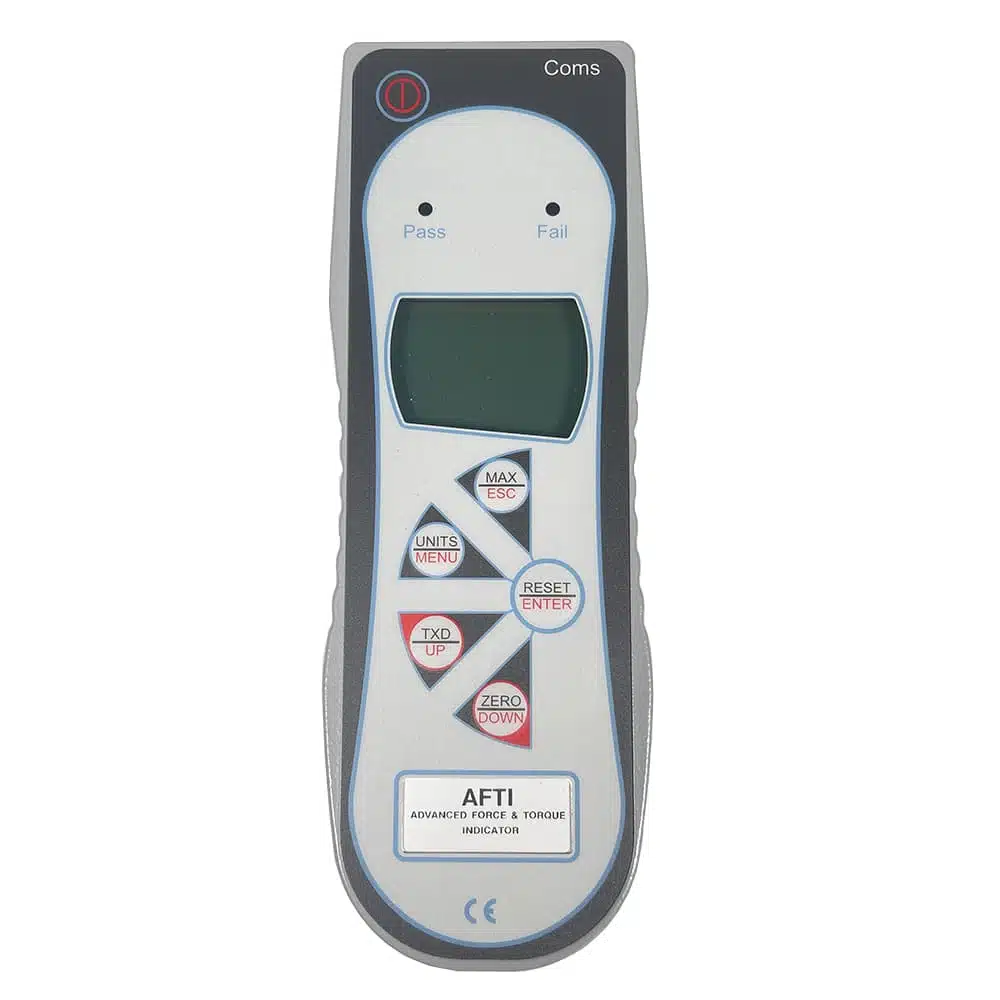

AFTI
Display avanzato per la misurazione di forza e coppia, progettato per la produzione, il controllo qualità e la ricerca e sviluppo. Tastiera a doppia funzione, corpo in alluminio leggero e robusto. Funziona con alimentazione di rete o con batterie AAA.
- EFreq. interne : 5 000 Hz
- ERS232, digitale, analogico
- ERicaricabili o batterie AAA
- EDisplay LCD
Compatto · Connettori MICA®
XA-m
Unità compatta e robusta con connettori MICA® per il riconoscimento automatico del sensore e l’adattamento alla grandezza fisica misurata. Interfaccia con 3 pulsanti programmabili e display LCD grafico.
- EFreq. interna: 1 000 Hz (4 filtri)
- EUscita RS232
- ERiconoscimento automatico delle dimensioni fisiche
- ENon richiede manutenzione
Confronto
Quale console scegliere ?
| Caratteristiche | VFTI | AFTI | XA-m |
|---|---|---|---|
| Unità di misura della coppia | Nm, mNm, cNm, daNm, kgf.cm, lbf.in, ozf.in | Nm, mNm, cNm, daNm, kgf.cm | Nm, mNm, cNm, daNm, kgf.cm |
| Unità di misura della forza | N, mN, cN, daN, kN, kgf, gf, lbf, ozf | mN, N, kN, gf, kgf, lbf, ozf | mN, N, kN, gf, kgf, lbf, ozf |
| Freq. campionamento interno | 5 000 000 Hz | 5 000 Hz | 1 000 Hz (4 filtri) |
| Freq. grafico delle acquisizioni | 2 000 Hz | — | — |
| Uscita dati | RS232 + micro-SD 32 Go | RS232, digimatic, analogico | RS232 |
| Visualizzazione | Touchscreen da 5 pollici | LCD | LCD grafico |
| Alimentazione | Settore | Sector o batterie AAA | Settore |
| Riconoscimento sensore automatico | Si (Vector OS) | Si | SI (MICA®) |
Settori di attività
I nostri principali settori di applicazione
Le console di misura ACRN si integrano in tutti gli ambienti che richiedono un’acquisizione precisa dei segnali provenienti da sensori di forza, coppia, pressione o altre grandezze fisiche. Dalla ricerca e sviluppo al controllo qualità, passando per la manutenzione industriale, soddisfano i requisiti più rigorosi.
Industria e qualità
Ricerca e sviluppo e laboratorio
Aeronautica e difesa
Settore medico e farmaceutico
Automobile
Energia e ambiente
Applicazioni e settori
Sensori di forza : campi di applicazione
La misurazione della forza è un requisito comune a numerosi settori industriali e scientifici. Che si tratti di verificare la resistenza di un componente, di controllare la forza di serraggio di un assemblaggio o di caratterizzare le proprietà meccaniche di un materiale, le nostre console di misura ACRN si adattano a un’ampia gamma di applicazioni. La loro elevata precisione, la loro robustezza e la loro compatibilità con i sensori ACRN li rendono strumenti di riferimento per i vostri banchi di prova e sistemi di controllo qualità.
Settore 01
Settore automobilistico
Nel settore automobilistico, il controllo della forza è fondamentale in ogni fase dell’assemblaggio. I sensori di forza vengono utilizzati per verificare la forza di inserimento dei componenti, misurare la forza di serraggio dei dispositivi di fissaggio, testare la resistenza dei materiali plastici e metallici o controllare la forza di innesto dei connettori. Le nostre console si integrano direttamente nei vostri banchi di prova automobilistici grazie all’elevata frequenza di acquisizione e alla loro robustezza in ambiente industriale.
Nel settore aeronautico e della difesa, la tracciabilità metrologica è un requisito imprescindibile. Ogni misurazione deve essere giustificabile, riproducibile e riconducibile ai campioni nazionali. Le nostre console di misura, utilizzate con sensori certificati COFRAC, consentono di qualificare giunti critici, convalidare processi di formatura ed eseguire prove di resistenza meccanica in conformità alle norme EN 9100 e NADCAP. La console VFTI, con una frequenza di campionamento di 5 MHz, rileva i transitori da urto e da impatto indispensabili per le analisi dei guasti.
Settore 02
Aeronautica e difesa
Settore 03
Ricerca e sviluppo e laboratorio
In laboratorio e nella ricerca e sviluppo, la console di misura diventa il cuore del banco di prova : centralizza i segnali dei sensori, registra la data e l’ora di ogni acquisizione e consente un’analisi approfondita dei fenomeni meccanici. Caratterizzazione di materiali compositi, prove di fatica, misurazioni della rigidità interfacciale o della forza di strappo : il VFTI, con la sua frequenza interna di 5 000 000 Hz, copre le misurazioni più dinamiche. Per le prove statiche o semistatiche, la console AFTI offre un eccellente rapporto precisione / ergonomia, grazie alla doppia alimentazione di rete / a batterie.
Nel settore medico e farmaceutico, la misurazione della forza è fondamentale nei processi in cui è in gioco la sicurezza del paziente : forza di inserimento di cateteri o impianti, resistenza meccanica dei componenti dei dispositivi medici, controllo della chiusura di confezioni sterili o di contagocce. Le nostre console si integrano in ambienti controllati (camere bianche) e garantiscono la completa tracciabilità dei risultati, in conformità con i requisiti della FDA e della norma ISO 13485. La taratura certificata COFRAC garantisce la validità metrologica di ogni misurazione.
Settore 04
Settore medico e farmaceutico
Opzioni e servizi
Assistenza e servizi correlati
Taratura accreditata COFRAC
Integrazione del banco di prova
Formazione per operatori
Assistenza e riparazioni
Noleggio attrezzature
Sviluppo software
Domande frequenti
FAQ — Tutto quello che c’è da sapere sulle console di misura ACRN
01
Quali tipi di segnali può acquisire una console di misura ACRN ?
Le console di misura ACRN sono progettate per elaborare un’ampia varietà di segnali provenienti da sensori industriali : segnali di forza, coppia, pressione, spostamento o qualsiasi altra grandezza fisica convertita in segnale elettrico. La console VFTI, grazie alla piattaforma Vector OS, riconosce automaticamente il tipo di sensore collegato senza alcun intervento da parte dell’operatore. La console XA-m utilizza connettori MICA® per ottenere lo stesso risultato. La console AFTI rileva i segnali di forza e coppia tramite uscite RS232, analogiche e Digimatic.
02
Qual è la frequenza di campionamento massima ?
La frequenza di campionamento dipende dal modello. La console VFTI raggiunge i 5 000 000 Hz a livello interno e i 2 000 Hz per l’acquisizione grafica, il che la rende ideale per le applicazioni più esigenti (misura di fenomeni transitori, urti, impulsi). La console AFTI offre una frequenza di 5.000 Hz, adatta alle misurazioni quasi-statiche in produzione e in laboratorio. La console XA-m funziona a 1 000 Hz con 4 filtri selezionabili per livellare i segnali disturbati. Per scoprire quale modello è più adatto alla vostra applicazione, consultate le schede tecniche o contattate il nostro team.
03
Le console sono compatibili con tutti i sensori ?
Le nostre console sono compatibili con un’ampia gamma di sensori disponibili sul mercato, tra cui sensori a ponte di carico, sensori piezoelettrici e sensori con uscita in corrente o tensione. I modelli VFTI e XA-m utilizzano sistemi di riconoscimento automatico (Vector OS e MICA®) che regolano l’unità di misura e la scala non appena viene collegato il sensore. Per i sensori ACRN, la compatibilità è garantita. Per i sensori di altre marche, contattateci : verificheremo la compatibilità tecnica prima della spedizione o vi proporremo un adattatore.
04
Come si registrano ed esportano i dati di misurazione ?
Ogni modello offre opzioni di esportazione adatte alle vostre esigenze :
✓ VFTI : registrazione su scheda micro-SD (fino a 32 GB) e uscita RS232 per il trasferimento diretto su un PC o un sistema di acquisizione dati.
✓ AFTI : uscite RS232, Digimatic e analogica. Opzione Data Xport per l’esportazione automatica in Excel o in un database.
✓ XA-m : uscita RS232 per l’integrazione in sistemi di supervisione industriali.
Offriamo inoltre soluzioni software personalizzate per automatizzare la raccolta e la visualizzazione dei vostri dati.
05
È possibile integrare una console in un banco di prova automatizzato ?
Sì. Le console ACRN sono progettate per integrarsi in ambienti automatizzati. Il VFTI può funzionare in modalità « componente », controllato da un software esterno tramite RS232. La console XA-m si distingue per le sue dimensioni compatte, particolarmente adatte alle postazioni di lavoro fissate alle macchine. Su richiesta, ACRN provvede all’integrazione completa (cablaggio, interfaccia software, messa in servizio) e consegna un sistema chiavi in mano pronto all’uso.
06
Che cos’è la taratura accreditata COFRAC ed è disponibile per le console ?
La taratura accreditata COFRAC garantisce che i vostri strumenti siano metrologicamente tracciabili fino ai campioni nazionali. È richiesto in numerosi settori regolamentati : farmaceutico, aeronautico, automobilistico, medico. ACRN offre la taratura accreditata COFRAC per l’intera gamma di console e sensori associati. Il certificato riporta la curva di errore, l’incertezza di misura estesa e le condizioni di riferimento. Si raccomanda una ricalibrazione periodica in base alla frequenza di utilizzo e ai requisiti di qualità del proprio settore.
07
Quale console scegliere per un utilizzo portatile in loco ?
Per le misurazioni in loco o gli interventi di manutenzione sul posto, la console AFTI è la soluzione più adatta : funziona con batterie AAA ricaricabili ed è completamente indipendente dalla rete elettrica. Il suo involucro in alluminio, leggero e robusto, è resistente agli ambienti industriali. La console XA-m è inoltre molto compatta e può essere facilmente integrata in un terminale mobile o in un’apparecchiatura di bordo. Il VFTI, progettato per banchi di prova fissi, rimane trasportabile ma richiede un’alimentazione di rete.
08
Quali sono i punti di forza delle console di misura ACRN ?
Le console ACRN si distinguono per diversi aspetti fondamentali :
✓ Produzione francese : progettazione e assemblaggio in Francia, rigorosi controlli di qualità in ogni fase.
✓ Certificazione COFRAC : taratura tracciabile disponibile direttamente presso il produttore.
✓ Assistenza post-vendita reattiva : servizio di assistenza dedicato con ricambi originali e competenza tecnica interna.
✓ Integrazione chiavi in mano : ACRN fornisce un sistema completo composto da sensore, console e software, configurato appositamente per la vostra applicazione.
✓ Gamma complementare : le console si integrano perfettamente con i sensori di forza e coppia ACRN, garantendo una catena di misura controllata dall’inizio alla fine.
