Camera di prova di tenuta CTE-I
Modello adattabile e in evoluzione

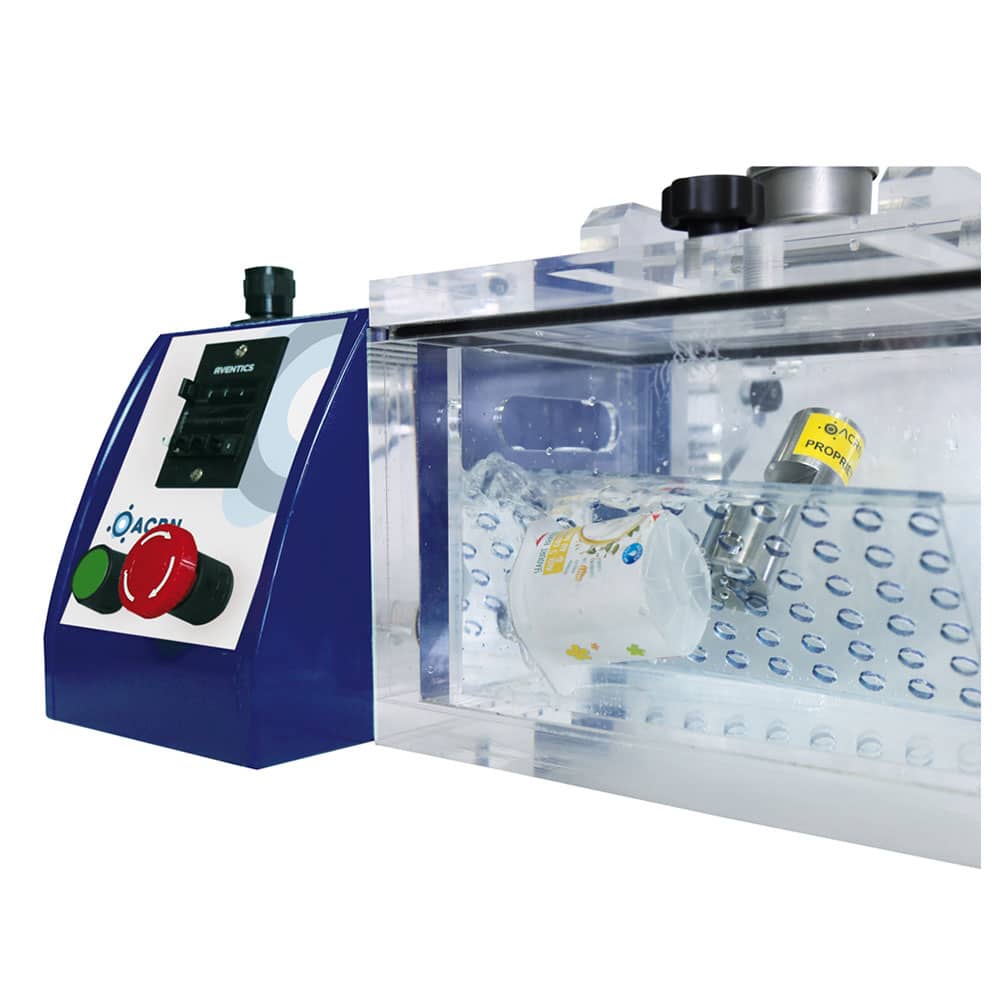

Il CTE-I è una vasca di prova di tenuta ad immersione completamente pneumatica, progettata per individuare eventuali perdite negli imballaggi di prodotti solidi termosaldati o sigillati. Il suo principio di funzionamento si basa sulla norma ASTM D3078: l’imballaggio viene immerso in acqua e sottoposto a una depressione controllata (da -0,1 a -0,85 bar)
Qualsiasi perdita si manifesta con la comparsa di bolle, consentendo di individuare il difetto in modo preciso e immediato.
Il suo design interamente pneumatico lo distingue dai modelli elettronici: richiede solo un allacciamento all’aria compressa (da 6 a 8 bar tramite tubi Rislan® da 8 mm) e può essere utilizzato in aree in cui gli impianti elettrici sono limitati. La scatola in PMMA trasparente con cerniera offre una visibilità completa sul prodotto in fase di collaudo, facilitando all’operatore l’individuazione e l’individuazione delle bolle.
Il CTE-I è un modello personalizzabile e modulabile: le dimensioni del cassone possono essere adattate su richiesta e sono disponibili numerosi accessori e allestimenti specifici in base alle esigenze del cliente. Viene fornito con un certificato di taratura accreditato LNE/COFRAC, che garantisce la tracciabilità metrologica richiesta dai sistemi di qualità.
Descrizione
Applicazione del CTE-I
La cassa CTE-I viene utilizzata in tutti i settori industriali in cui l’integrità degli imballaggi è un requisito di qualità o di sicurezza:
Settore agroalimentare
Rilevamento di perdite su sacchetti, confezioni doypack, vaschette, vasetti di yogurt e imballaggi in atmosfera modificata. Una perdita non individuata può causare la contaminazione del prodotto, una riduzione della durata di conservazione e costosi richiami di lotti.
Cosmetici e profumi
Controllo della tenuta di sacchetti contenenti prodotti per la cura della persona, blister di cosmetici e bustine di salviettine. Il test di immersione consente di individuare con precisione l’origine di una perdita prima che il prodotto venga immesso sul mercato.
Farmaceutico
Verifica dell’integrità degli imballaggi primari termosaldati (blister, bustine di compresse, buste sterili). La tracciabilità del test è garantita dal certificato di taratura LNE/COFRAC fornito insieme al CTE-I
Aeronautica e industria
Prove di tenuta su assemblaggi meccanici, guarnizioni, connettori e involucri. La flessibilità delle impostazioni di depressione (da 0 a -0,85 bar) e di temporizzazione (da 0 a 999 secondi nella configurazione standard) consente di adattare il protocollo di prova alle specifiche di ciascuna applicazione.
Come funziona il test di immersione ASTM D3078?
La prova di tenuta per immersione secondo la norma ASTM D3078 è uno dei metodi di controllo più semplici, rapidi ed economici per individuare eventuali perdite negli imballaggi flessibili. Il suo funzionamento in 4 fasi:
- Immersione: la confezione viene collocata nella vasca piena d’acqua, dove viene tenuta immersa dal pressore in plexiglas perforato.
- Creazione del vuoto: la camera viene chiusa e il vuoto viene creato gradualmente tramite l’immissione di aria compressa. La depressione fa espandere l’aria contenuta nella confezione.
- Osservazione: l’operatore osserva la superficie dell’imballaggio attraverso la cabina trasparente. Qualsiasi perdita si manifesta con un flusso di bolle continuo o intermittente nel punto del difetto.
- Lettura e risultato: il valore di depressione raggiunto e la durata del test si leggono sul manovacuometro. Il risultato è conforme o non conforme in base al protocollo definito dall’utente.
Questo test è non distruttivo per gli imballaggi conformi (i campioni che non presentano perdite possono essere reimmessi nel lotto di produzione).
Vantaggi
- Veloce, ergonomico e facile da usare.
- Affidabile ed economico
- Adatto all’ambiente di produzione / Robusto
- Test al ricevimento delle materie prime, in produzione, prima della spedizione
- Manutenzione ridotta – Manutenzione facile e veloce grazie all’assenza di collegamenti elettrici
- Cilindri di sicurezza da un volume di cassa definito
- Numerosi accessori e allestimenti disponibili per soddisfare le esigenze del cliente
Informazioni tecniche
| Alloggiamento | Alloggiamento in PMMA trasparente incernierato |
| Campo di misura e precisione | Da -0,1 a -0,85 Bar (pressione relativa) come standard. |
| Dimensioni utili | A seconda delle dimensioni dell’alloggiamento |
| Leggere la depressione | Manometro ad ago con risoluzione di 50 mbar |
| Unità | Bar, Psi |
| Alimentazione | Aria compressa da 6 a 8 bar collegata con tubo flessibile Rislan® da 8 mm |
| Regolazione del vuoto | Valvola di espansione con filtro |
| Durata della depressione | Ritardo regolabile da 0 a 999 secondi |
| Principio del test | Visivo |
| Temperatura | Da 0 a 40°C |
| Standard | ASTM D3078 |
Opzioni
| Diminuzione del tempo di depressione |
| Cilindri a gas di sicurezza |
| Temporizzazione regolabile da 0 a 99 999 secondi |
| Valvola di scarico dell’acqua (senza vaschetta) |
| Manometro a lancetta con una risoluzione migliore |
| Accessori specifici |
Viene fornito con:
Un certificato di calibrazione collegato all’LNE / COFRAC
