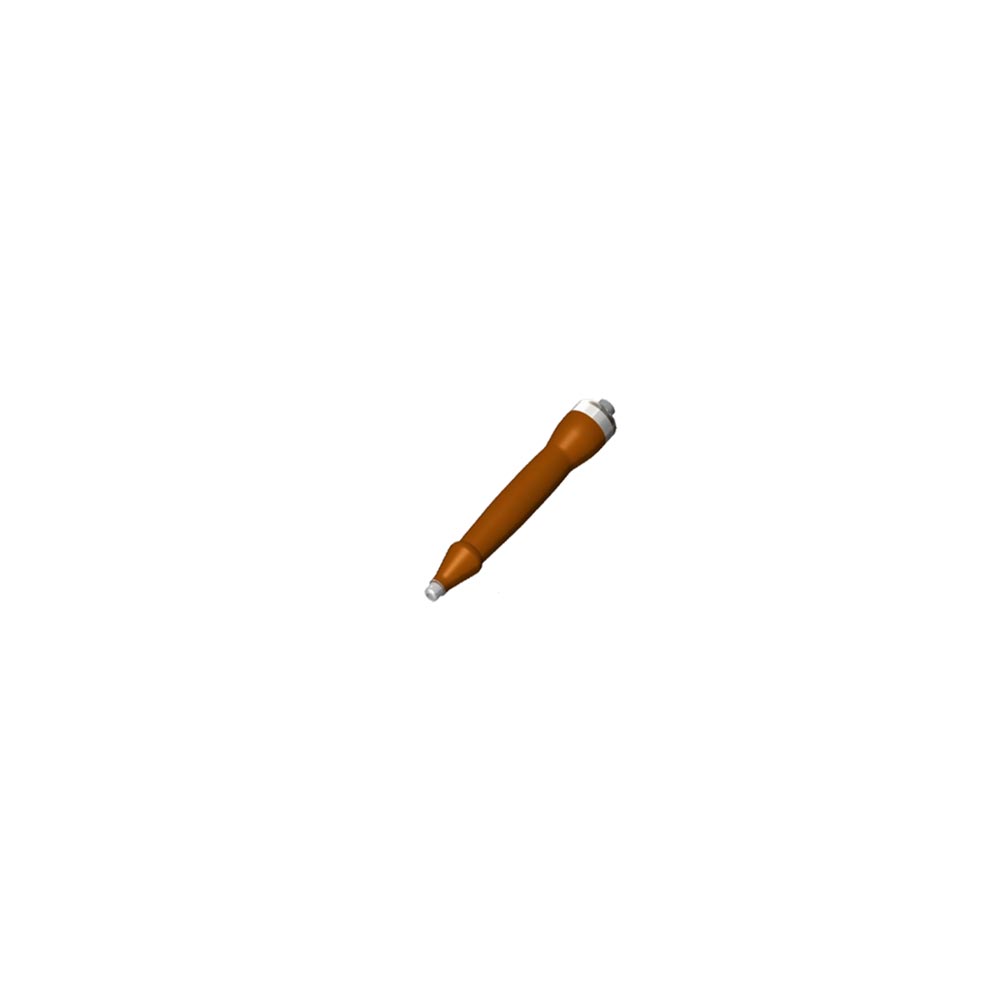

Tournevis dynamométrique statique TTH
Capacité de 0.01 à 10 N.m
Le tournevis dynamomètrique statique miniature TTH est un capteur de couple de très petite capacité, conçu pour la mesure précise de couples extrêmement faibles – de 10 mN.M à 1000 n.N.M (1 N.M) selon le modèle. Avec un diamètre de seulement 22mm et une longueur de 135 à 151 mm, c’est l’instrument le plus compact de la gamme ACRN, adapté aux applications où l’espace est limité et où les couples mesurés sont de l’ordre du millinewton-mètre.
Le TTH mesure le couple statique : il mesure le couple résiduel ou le couple de démarrage appliqué à l’axe ou le bouton est en test, sans déclenchement mécanique. Sa précision de ±0,5% de la pleine échelle en fait un outil de référence pour les laboratoires de métrologie, les services R&D et les postes de contrôle qualité sur composants de précision.
Il est équipé d’un entraînement carré ¼ » ou d’un alésage de 3 mm H7 selon la capacité, permettant l’adaptation de nombreux types d’embouts et d’adaptateurs. Couplé à la console XA-m ou à l’indicateur AFTI, il offre une solution complète de mesure avec mémoire, programmes et export de données.
Description
Applications du tournevis statique TTH
Le tournevis dynamométrique statique miniature TTH est utilisé dans les secteurs où la mesure de très faibles couples est indispensable :
Horlogerie et mécanique de précision
Le tournevis dynamométrique statique TTH est utilisé pour mesurer le couple de fonctionnement de mécanisme d’horlogerie, de mouvements de montres, d’articulations fines et de rotules miniatures. La gamme TTH 0.01 (10mN.M) est spécifiquement adaptée aux applications horlogères où toute surcharge risque d’endommager irrémédiablement les pièces.
Électronique et composant
Il est utilisé pour la vérification de couple de démarrage de potentiomètres, encodeurs rotatifs, micromoteurs et commutateurs miniatures. Le TTH couvre les plages de mesure caractéristiques de ces composants, inaccessibles avec des tournevis dynamométriques standard.
Cosmétique et parfumerie de luxe
Le tournevis est utilisé pour contrôler le couple d’ouverture et de fermeture de mécanismes de fermeture fins sur les flacons et accessoires haut de gamme, où les couples caractéristiques sont de l’ordre de quelques centinewton-mètres.
Médical et dispositifs médicaux
Le tournevis peux mesurer le couple de fonctionnement de mécanismes d’instruments chirurgicaux, de seringues et de dispositifs implantables nécessitant un contrôle strict des couples de serrage et de rotation.
Laboratoires de métrologie R&D
Caractérisation du couple de friction, des couples de démarrage et d’arrêt de mécanismes de précision, études de répétabilité sur petits actionneurs.
Le TTH vs TS : quel tournevis statique choisir?
La gamme ACRN propose deux tournevis dynamométrique statiques qui répondent à des besoins différents :
Le TTH est le tournevis miniature pour très faibles couples (10mN.m à 1N.m). Son diamètres de 22mm et sa conception ultra compacte le destinent aux applications de métrologie de précision, aux composants électroniques miniatures et à l’horlogerie.
Le TS est le tournevis de moyennes capacités (0.3 à 10N.m), équipé d’un mandrin JACOBS à 3 mors qui lui permet de s’adapter à des formes variées de bouchons, boutons et axes. Il est davantage orienté contrôle qualité en bouchage cosmétique et pharmaceutique.
Si vous mesurez des couples inférieurs à 1N.m sur des composants de précision, le TTH est le choix adapté.Au-delà de 1N.m ou pour des applications de bouchage industriel, le TS sera plus approprié.
Atouts du TTH
-
- Portable
-
- Modulable par ces différents embouts
-
- Rapide et précis
-
- Connexion à une console de lecture avancée
- Connexion à une console de lecture avancée
Options
| Console de lecture | AFTI | XA-m |
| Logiciel de traitement de donnée | Vector Pro Lite | DataXport |
| Modèle | TTH 0.1 | TTH 0.05 | TTH 0.1 | TTH 0.2 | TTH 0.5 | TTH 1 |
| mN.m | 10 | 50 | 100 | 200 | 500 | 1 000 |
| gf.cm | 100 | 500 | 1 000 | 2 000 | 5 000 | 10 000 |
| ozf.inch | 1 | 7 | 14 | 28 | 72 | 144 |
À découvrir également :
- Le tournevis électronique TS – Le tournevis de moyenne capacité (0,3 à 10 N.m) avec mandrin JACOBS
- La console de mesure XA-m – Console recommandée pour le TTH, avec mémoire de 200 valeurs, 15 programmes et export RS232
- La jauge de couple SGK – L’alternative mécanique pour la mesure de très faibles couples, sans alimentation électrique.
- Notre service étalonnage et calibration – Vérification métrologique périodique du TTH dans notre laboratoire normand.
Information complémentaires
| Précision | 0.5 % de la pleine échelle |
|---|---|

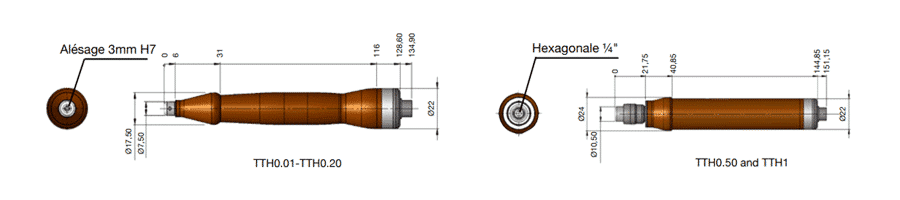

| Dimensions(mm)Longueur x Diamètre | L 135 x D 22 (TTH 0.01 -> TTH 0.2) |
| Livrable | Câble de connexion à une console de lecture |
