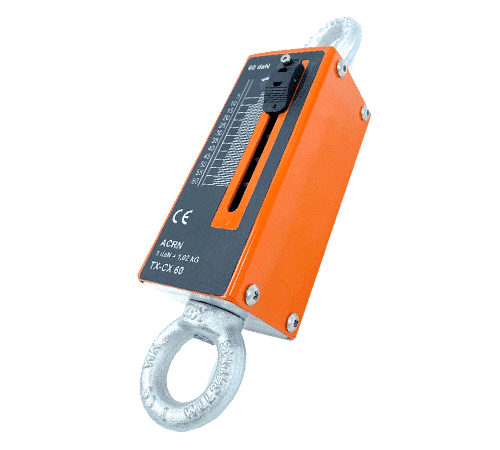

Dynamomètre mécanique de traction TX
Le dynamomètre mécanique de traction TX
Le dynamomètre mécanique TX est un instrument de mesure d’efforts en traction, compact et robuste, conçu pour une utilisation intensive en environnement industriel. Il fonctionne sur le principe de la déformation élastique d’un ressort logé dans un boîtier en acier, sans aucun mécanisme électronique délicat. Sa conception lui confère une insensibilité totale aux variations de température et aux intempéries, ce qui le rend utilisable aussi bien en laboratoire que sur site de production ou en extérieur.
Une butée de protection intégrée prévient les dommages en cas de surcharge accidentelle, et l’index de maximum débrayable permet de conserver la valeur de crête après le test, sans maintenir l’effort. La gamme TX couvre des portées de 60 à 600 daN (environ 61 à 612 kg), avec une précision de ±4% et une lecture utile à partir du 1/10 de l’étendue de mesure.
Description
Découvrez notre dynamomètre mécanique de traction TX
🔸Un instrument sans alimentation, sans limite d’utilisation
Le TX ne nécessite ni batterie, ni alimentation électrique, ni logiciel. Il est opérationnel immédiatement, sans temps de chauffe ni configuration préalable. Le nombre de tests et la durée de test sont illimités. C’est une solution particulièrement adaptée aux postes de contrôle en production où la disponibilité et la simplicité d’utilisation sont prioritaires.
🔸L’index de maximum débrayable
L’index de maximum est un curseur qui se déplace avec la graduation lors du test et reste en position après relâchement de l’effort. Il permet de lire la valeur maximale atteinte sans maintenir la traction, ce qui facilite la prise de mesure dans les configurations où l’accès à l’échelle est difficile pendant le test.
🔸Un coefficient de sécurité de 5
La structure du TX est dimensionnée pour résister à 5 fois sa capacité nominale sans déformation permanente. Ce coefficient élevé garantit la durabilité de l’instrument même en cas d’utilisation incorrecte ou de choc accidentel, et contribue à la sécurité de l’opérateur.
🔸Livré avec un certificat d’étalonnage ACRN
Chaque dynamomètre TX est livré avec un certificat d’étalonnage émis par ACRN. Un contrôle préventif annuel de l’étalonnage est recommandé, réalisable sur site ou dans notre laboratoire de métrologie en Normandie.
Caractéristiques
-
- Robuste et économique
-
- Précision de + / – 4%
-
- Lecture utile à partir du 1/10 de l’étendue de mesure
-
- Coefficient de sécurité 5
-
- Index de maximum débrayable
Traction TX
| Modèle | Portée (daN) | Graduation (daN) |
| TX 60 | 0 à 60 | 1 |
| TX 100 | 0 à 100 | 1 |
| TX 150 | 0 à 150 | 2 |
| TX 200 | 0 à 200 | 2 |
| TX 300 | 0 à 300 | 5 |
| TX 400 | 0 à 400 | 4 |
| TX 600 | 0 à 600 | 20 |
Options
| Mallette de transport |
Livré avec:
- Certificat d’étalonnage ACRN
- Notice d’utilisation
Applications et secteurs
Le dynamomètre mécanique TX est utilisé dans de nombreux secteurs industriels pour des applications de contrôle qualité et de vérification d’efforts :
🔸Industrie et assemblage
mesure de force d’arrachement, de résistance à la traction de soudures, de liaisons collées ou de fixations mécaniques sur lignes de production ou en bureau d’études.
🔸Packaging et conditionnement
contrôle de la force d’ouverture d’emballages, test de résistance mécanique de fermetures, vérification d’efforts de sertissage ou de clipsage.
🔸BTP et levage
vérification d’efforts de tension sur câbles, sangles ou systèmes d’ancrage, grâce aux anneaux de levage robustes intégrés au boîtier.
🔸Maintenance et terrain
grâce à l’absence d’alimentation électrique et à sa robustesse aux intempéries, le TX est idéal pour les contrôles en environnement difficile ou en extérieur.
🔸Étalonnage et métrologie
utilisé comme référence de transfert dans les laboratoires de métrologie pour la vérification d’autres instruments de mesure de force.
Bonne pratique de mesure
Pour obtenir des résultats fiables, assurez-vous que le dynamomètre est parfaitement aligné dans l’axe de traction avant d’appliquer l’effort. Utilisez des manilles adaptées dans les anneaux de levage — n’appliquez jamais d’effort en dehors de l’axe. Attendez la stabilisation complète de l’index avant de relever la mesure. Placez-vous face à l’échelle graduée pour éviter les erreurs de parallaxe.
La lecture utile débute à partir du 1/10 de l’étendue de mesure : pour un TX 100, la mesure est fiable à partir de 10 daN. En dessous de cette valeur, l’incertitude de lecture est trop importante pour garantir la précision annoncée de ±4%.
Pourquoi choisir un dynamomètre mécanique plutôt qu’électronique ?
Le dynamomètre mécanique TX est particulièrement adapté aux situations où la simplicité et la robustesse priment sur la connectivité. Contrairement aux dynamomètres électroniques, il ne nécessite aucune batterie, aucun entretien électronique et fonctionne dans des conditions extrêmes de température ou d’humidité. C’est le choix privilégié pour les postes de contrôle terrain, les environnements ATEX, ou simplement pour les utilisateurs qui souhaitent un outil fiable, économique et sans dépendance technologique. Son étalonnage annuel par ACRN garantit la traçabilité métrologique exigée par les systèmes qualité ISO 9001.
