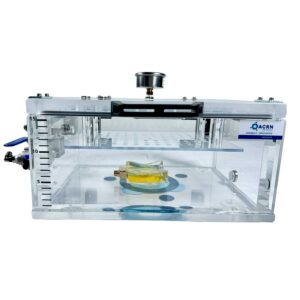

Caisson de test d’étanchéité CTEX

Modèle robuste et polyvalent

Il permet de tester l’étanchéité d’emballage contenant des produits liquides ou semi-visqueux, par dépression, directement en bord de ligne de production avec une visibilité totale, grâce à sa conception en Plexiglas.

Il suffit de coucher votre échantillon afin d‘immerger votre bouchon. L’utilisation d’un papier buvard par exemple, permet de visualiser si du produit a fuit de l’échantillon lors du test.

Ce modèle existe avec un système de pompe à vide pour la mise en dépression.

Fiche technique CTEX

Description

Bénéfices

  • Rapide, ergonomique et facile d’utilisation
  • Lecture visuelle
  • Fiable et économique
  • Adapté au milieu de production / Robuste
  • Test sur réception matières premières, en production, avant expédition
  • Capteur de pression dans le boîtier de commande
  • Traçabilité par un ticket horodaté imprimé contenant les informations du test ou par un logiciel d’export de donnée

Informations techniques

Caisson Caisson en PMMA transparent sur charnières
Étendue de mesure et précision De -0.1 à -0.85 Bar (pression relative) en standard. Précision + / -2 %
Dimensions utiles Dépendant de la taille du caisson
Lecture de la dépression Affichage numérique: menu ergonomique avec seulement 3 touches
Unités Bar, Psi
Alimentation -Air comprimé de 6 à 8 bars  / Pompe à vide
Poids Dépend du caisson choisi
Épaisseur 20, 25 ou 30mm selon l’étude de RDM
Réglage dépression Électrovanne
Impression Imprimante intégrée avec ticket horodaté
Durée de dépression Temporisation réglable de 0 à 4 000 secondes
Principe du test Visuel
Température De 0 à 40°C
Normes ASTM D3078, ASTM D6653
Programme Jusqu’à 8 programmes cyclables

Options

Diminution du temps de dépression pour un test plus rapide (venturi plus puissant)
Remplacement du système de raccordement sur air comprimé usine par une pompe à vide (voir fiche technique)
Version sans imprimante
Logiciel d’acquisition point par point vers tous logiciels PC: Data Xport
Vanne de vidange d’air facilitant le retour à la PA
Vérin pneumatique de sécurité
Pompe à vide remplaçant l’air comprimé
Aménagement intérieur sur mesure

Livré avec:

Un certificat d’étalonnage raccordé LNE / COFRAC

Choisissez les dimensions de votre caisson.

caisson-couvercle

Caisson à
couvercle

plancaissoncouvercle

L250 x P200 x H150 mm

Modèle A

Poids: 7 Kg

Volume: 7,5 L



100 % Transparent

Aménagement intérieur

possible (cloisonnement...)



Vérins possibles pour l'aide à

la manipulation et le

maintien en position haute

L350 x P250 x H80 mm

Modèle B

Poids: 8 Kg

Volume: 7 L

L450 x P350 x H100 mm

Modèle E

Poids: 9,5 Kg

Volume: 15,75 L

L450 x P350 x H300 mm

Modèle H

Poids: 28,5 Kg

Volume: 47,25 L

L350 x P250 x H150 mm

Modèle C

Poids: 9 kg

Volume 13,1 L

L450 x P350 x H150 mm

Modèle F

Poids: 14,25 kg

Volume 23,625 L

L350 x P250 x H250 mm

Modèle D

Poids: 13 Kg

Volume: 21,9 L

L450 x P350 x H200 mm

Modèle G

Poids: 19 Kg

Volume: 31,5 L

L500 x P400 x H200 mm

Modèle J

Poids: 17,5 Kg

Volume: 40 L

L500 x P400 x H300 mm

Modèle K

Poids: 22 Kg

Volume: 60 L

L500 x P400 x H100 mm

Modèle I

Poids: 12 kg

Volume 20 L

caisson-porte





Caisson

à porte

caisson-porte-pg

100% Transparent

L300 x P300 x H400 mm

Modèle A

Poids: 25 Kg

Volume: 36 L

Etagère amovible

L400 x P400 x H400 mm

Modèle B

Poids: 35 Kg

Volume: 64 L

Aménagement possible



L500 x P450 x H500 mm

Modèle C

Poids 60 kg

Volume 112,5 L
