Test à sec

Le test à sec permet de tester l’étanchéité d’emballage contenant des produits liquides ou semi visqueux, par dépression, directement en bord de ligne de production avec une visibilité totale, grâce à sa conception en Plexiglas.

Il suffit de coucher votre échantillon afin que le bouchon soit immergé de l’intérieur. L’utilisation d’un papier buvard par exemple, permet de visualiser si du produit a fui de l’échantillon lors du test.

Adapté aux environnements de production, il dispose d’un système entièrement pneumatique, capable de créer une dépression, et une vanne de réglage d’air comprimé afin de limiter le débit entrant.

Dans le cas où le client n’a pas accès au réseau d’air comprimé ou qu’il souhaite descendre à une dépression plus importante, le CTS et le CTEX peuvent fonctionner avec des pompe à vides pouvant aller jusqu’à -920 mbars.

Compatible avec les normes

-EN-14401 : Méthodes pour tester l’efficacité de la fermeture des récipients en plastique rigide

-ASTM D6653 : Détermination des effets de la haute altitude sur les systèmes d’emballage par la méthode du vide

4 résultats affichés


Il vous faut choisir la solution la plus efficace pour vos besoins, pour cela vous allez devoir choisir parmi nos trois boitiers de commande et un caisson de taille adaptée.

Choix du boitier

Le CTS

Le caisson d’étanchéité à sec manuel pouvant fonctionner avec de l’air comprimé ou une pompe à vide.

Le CTS est un modèle de cloche à vide entièrement pneumatique nécessitant aucun entretien de la part de l’opérateur.
Ce caisson d’étanchéité est intuitif et facile d’utilisation grâce à sa vanne trois voies. La lecture simple et rapide du résultat dû au manomètre à aiguille et la transparence de la cloche à vide.



Le CTE

Le caisson d’étanchéité à sec 100% pneumatique fonctionnant uniquement avec de l’air comprimé.

Ce modèle est avantageux puisque son test est rapide, ergonomique et facile d’utilisation. Il est possible de contrôler la dépression grâce à un manodétendeur mais il est aussi possible de maîtriser la temporisation du test. L’opérateur peut à tout moment stopper le test en appuyant sur le bouton d’arrêt d’urgence se trouvant sur la face avant de l’appareil.

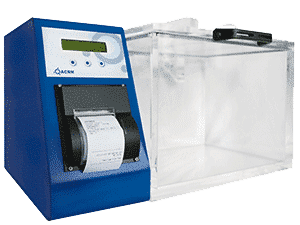

Le CTEX

Le caisson de test d’étanchéité à sec électropneumatique, peut fonctionner avec une pompe à vide ou de l’air comprimé. Il vous fournira des données très précise grâce à l’utilisation d’un capteur de pression précis (+ / – 3 mbar) situé dans le boitier de commande.

Modèle robuste adapté au milieu de production. Traçabilité par un ticket horodaté imprimé contenant les informations du test ou par un logiciel d’export de donnée.

Valeur de dépression et de temps entièrement paramétrable dans différents programmes qui peuvent être cyclé pour des simulations complexes de test.

caisson d'étanchéité CTEX


L’AgiLeak

Appareil nouvelle génération doté d’un boitier de commande tactile, avec menu intuitif et ergonomique pour une prise en main rapide de l’utilisateur.

Fonctionne avec un réseau d’air comprimé ou avec une pompe à vide pour une dépression allant jusqu’à -950 mbar.

L’AgiLeak offre une large possibilité de test comme par exemple des tests de fuite, de resistance, d’explosion mais aussi la possibilité de réaliser des tests sur mesure.


Choix du caisson

Caisson à couvercle

Il est vous est possible de choisir des caissons à couvercle 100% transparent avec un aménagement intérieur possible.
Nous pouvons également ajouter des vérins pour l’aide à la manipulation et le maintien en position haute.

Plusieurs tailles de caisson existent avec des poids variant de 7 kg à 28,5 kg et des volumes de capacité entre 7,5L et 60L.

caisson à couvercle


Caisson à porte

Il existe aussi des caissons à porte avec étagère amovible et différents aménagements possible.

Pour ce type de caisson il existe 3 modèles entre 25 Kg et 60 Kg et ayant des capacités entre 36L et 112,5L.

Nos différentes tailles de caissons standards



Dimensions utiles du caisson (mm)* Nom du modèle Coffre Armoire  Immersion eau Immersion bleu de méthylène Chariot sur demande Vérin d'assistance
L300xP300xH400 A1   X     X
L400xP400xH400 A2   X     X
L500xP450xH500 A3   X     X
L250xP200xH150 C1 X   X  X
L350xP250xH80 C2 X
L350xP250xH150 C3 X   X  X
L350xP250xH250 C4 X   X  X   X
L450xP350xH100 C5 X       X X
L450xP350xH150 C6 X   X  X X X
L450xP350xH200 C7 X   X  X X X
L450xP350xH300 C8 X   X  X X X
L500xP400xH100 C9 X       X X
L500xP400xH200 C10 X   X  X X X
L500xP400xH300 C11 X   X  X X X

*Dimensions sur mesure possibles jusqu'au volume 0,8 m3
