Clé dynamométrique à déclenchement préréglé modèle RSPK
Clé dynamométrique à déclenchement préréglé

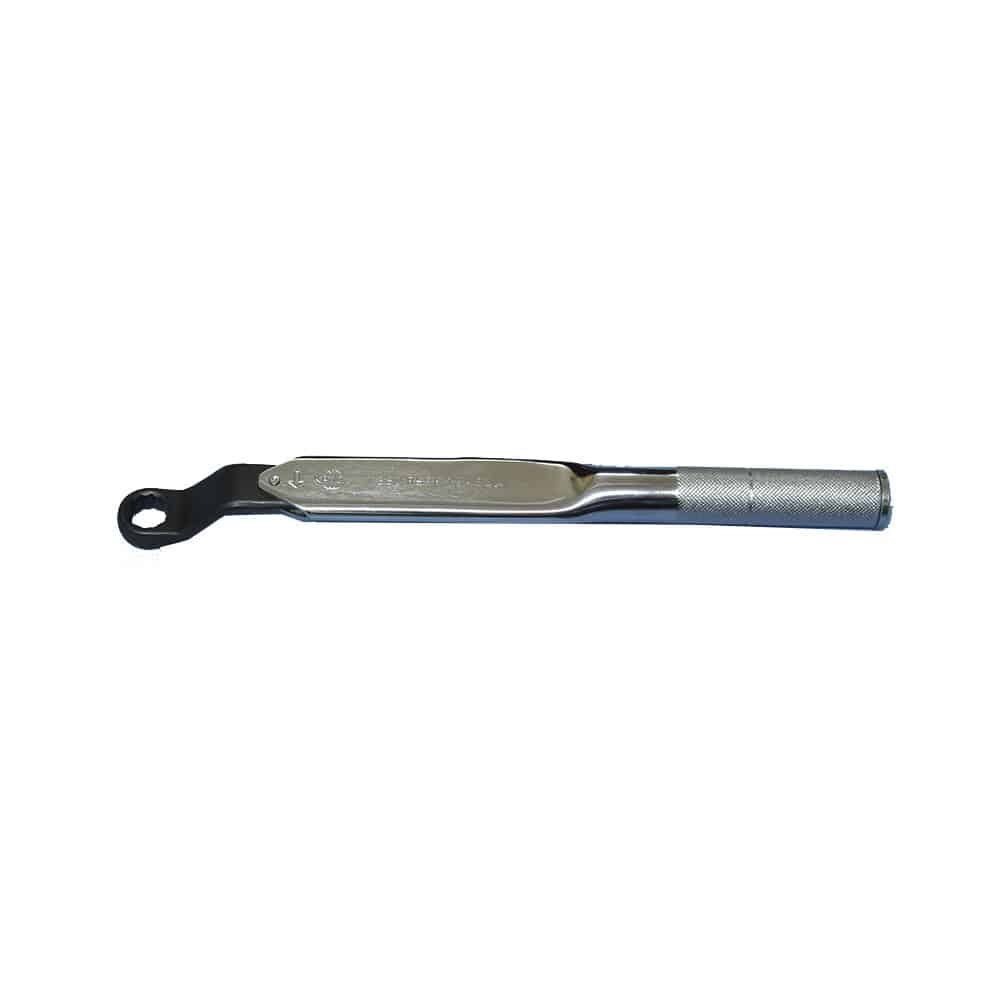

La clé dynamométrique RSPK est une clé à déclenchement préréglé équipée d’une tête à œil fermé décalée à 45°. Cette géométrie particulière lui permet d’accéder à des boulons situés dans des zones étroites ou encombrées, inaccessibles avec une clé dynamométrique à tête standard ou une clé plate.
La valeur de couple est préréglée en usine ou par l’utilisateur pour une combinaison fixe taille de fixation / couple de serrage. Lorsque le couple préréglé est atteint, le déclenchement est à la fois palpable et audible, confirmant instantanément à l’opérateur que le serrage est conforme — sans nécessiter de vérification supplémentaire. Le réarmement est automatique après chaque déclenchement.
La gamme RSPK couvre une plage de couple de 0,5 à 430 N.m, avec 10 modèles disponibles et un large choix d’ouvertures de fourche (de 5,5 à 65 mm). Elle est disponible avec manche métal standard ou avec poignée caoutchouc (modèle RSPKH) pour un meilleur confort en utilisation intensive.
Description
Quand choisir la RSPK ?
Serrages en série sur ligne de production
la RSPK est la clé idéale pour le serrage répétitif de nombreuses fixations identiques (même taille, même couple) sur une ligne d’assemblage. Le préréglage fixe élimine tout risque d’erreur de réglage entre deux cycles, et le réarmement automatique permet un rythme de travail soutenu sans manipulation supplémentaire.
Accès aux zones encombrées
la tête à œil fermé décalée à 45° permet d’atteindre des boulons dans des espaces où une clé à cliquet ou une clé dynamométrique classique ne peut pas passer. C’est un avantage décisif dans les assemblages mécaniques denses, les carrosseries, les équipements industriels compacts ou les installations en espace confiné.
Contrôle qualité sur poste de production
dans les environnements où la traçabilité du serrage est exigée, la RSPK offre une confirmation sensorielle claire (son et ressenti) à chaque serrage conforme. Elle est compatible avec les exigences des plans de surveillance qualité qui imposent un couple de serrage défini.
Étalonnage et traçabilité
Chaque clé dynamométrique RSPK est livrée avec un certificat d’étalonnage. La précision garantie est de ±3% de la valeur de couple préréglée, conformément aux exigences des normes ISO 6789 applicables aux clés dynamométriques à déclenchement.
ACRN propose un service d’étalonnage périodique des clés dynamométriques dans son laboratoire de métrologie en Normandie. Un étalonnage annuel est recommandé pour maintenir la traçabilité métrologique requise par les systèmes qualité ISO 9001 et les plans de surveillance des lignes de production.
Le contrôleur de clés dynamométriques ACRN permet également de vérifier la valeur de déclenchement de la RSPK en production, sans la renvoyer en laboratoire.
Atouts du RSPK
-
- Réarmement automatique
-
- Clé la plus adaptée pour le serrage de plusieurs fixations de même taille au même couple sur une ligne de production
-
- Utilisable efficacement dans les espaces réduits
Livré avec
Certificat d’étalonnage
| Modèle | Capacité | Ouverture fourche (mm) | Longueur totale(mm) |
| N30RSPK | 0.5 – 3.5 N.m | 5.5 / 6 / 7 / 8 / 9 / 10 | 175 |
| N80RSPK | 2 – 9 N.m | 5.5 / 6 / 7 / 8 / 9 / 10 / 11 / 12 | 197 |
| N190RSPK | 4 – 21 N.m | 10 / 11 / 12 / 13 / 14 / 17 / 19 / 22 | 222 / 225 / 228 |
| N380RSPK | 9 – 42 N.m | 11 / 12 / 13 / 14 / 17 / 19 / 22 | 268 / 273 |
| N670RSPK | 14 – 73 N.m | 14 / 17 / 19 / 22 / 24 / 27 / 30 / 32 | 343 / 348 / 353 |
| N1200RSPK | 25 – 127 N.m | 19 / 22 / 24 / 27 / 30 / 32 / 36 | 413 / 415 / 428 / 437 |
| N1600RSPK | 32 – 170 N.m | 19 / 22 / 24 / 27 / 30 / 32 | 470 / 474 |
| N2200RSPK | 48 – 230 N.m | 19 / 22 / 24 / 27 / 30 / 32 / 36 / 41 | 605 / 608 / 610 / 612 |
| N3100RSPK | 68 – 320 N.m | 22 / 24/ 27 / 30 / 32 / 36 / 41 | 682 / 685 / 688 |
| N4200RSPK | 95 – 430 N.m | 27 / 30 / 32 / 36 / 41 / 46 | 880 / 885 / 890 / 895 |
Autres clés et outils de mesure du couple :
- Le contrôleur de clés dynamométriques — pour vérifier la valeur de déclenchement de vos clés RSPK en production.
- Notre service étalonnage et calibration — étalonnage de clés dynamométriques avec certificat raccordé.
- La gamme couplemètres et torquemètres — pour les applications nécessitant une mesure affichée du couple plutôt qu’un déclenchement préréglé.
Information complémentaires
| Capacités | 3.5 à 430 N.m |
|---|---|
| Précision | ±3 % de chaque graduation |
