Serrage à Mors en V
Maintenir des objets sans les déformer
Les serrages à mors en V concentriques permettent de maintenir des objets sans les déformer. Des bandes de caoutchouc évitent de marquer, et donc d’abîmer l’échantillon à tester.
Le serrage est assuré par un mouvement rectiligne et parallèle des mors.
Ils sont utilisables sur tous les couplemètres manuels ou motorisés de la gamme ACRN.
Très polyvalents, ils peuvent aussi être installés sur des bancs dynamométriques afin de maintenir des objets pour des essais de traction ou de compression.
Description
Les serrages existants

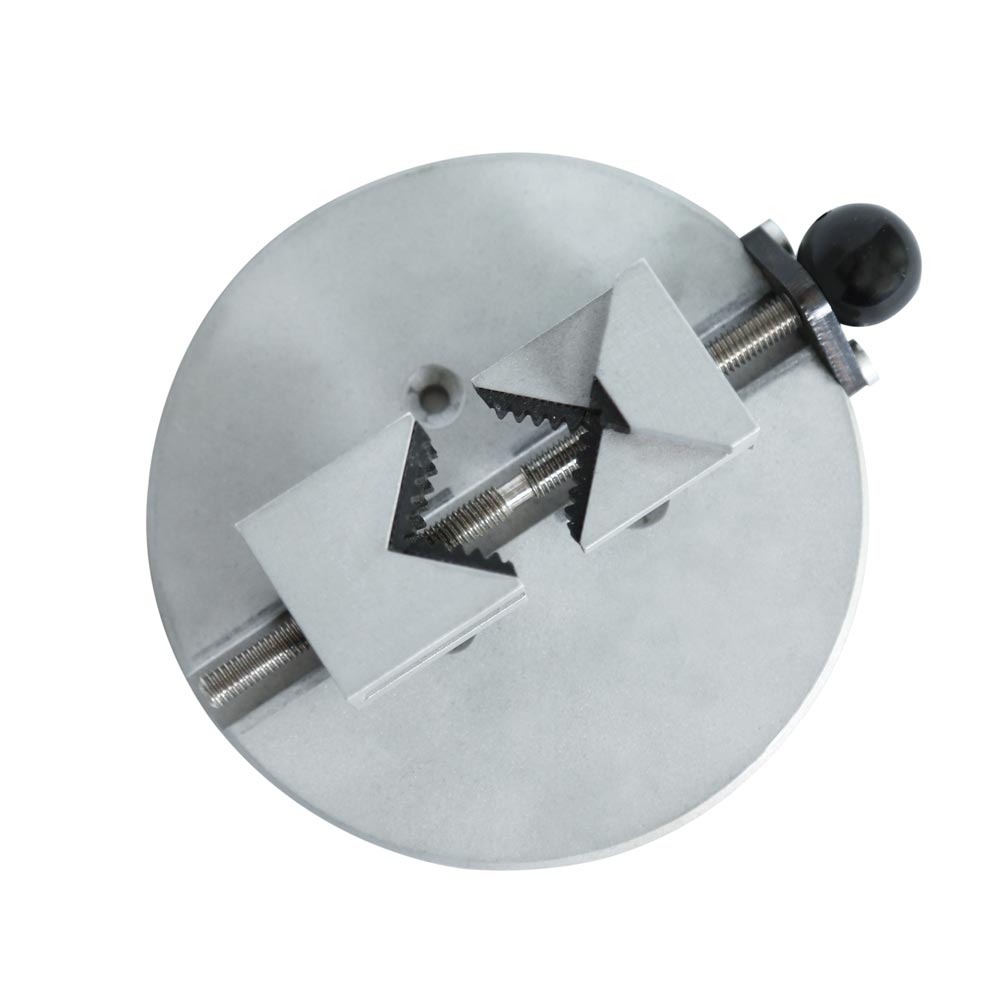

Mini serrage à V 90°
Petit serrage à V à 90°
Grand serrage à V 90°
NB: Le très grand serrage est disponible uniquement sur demande.
Cas d’usage:

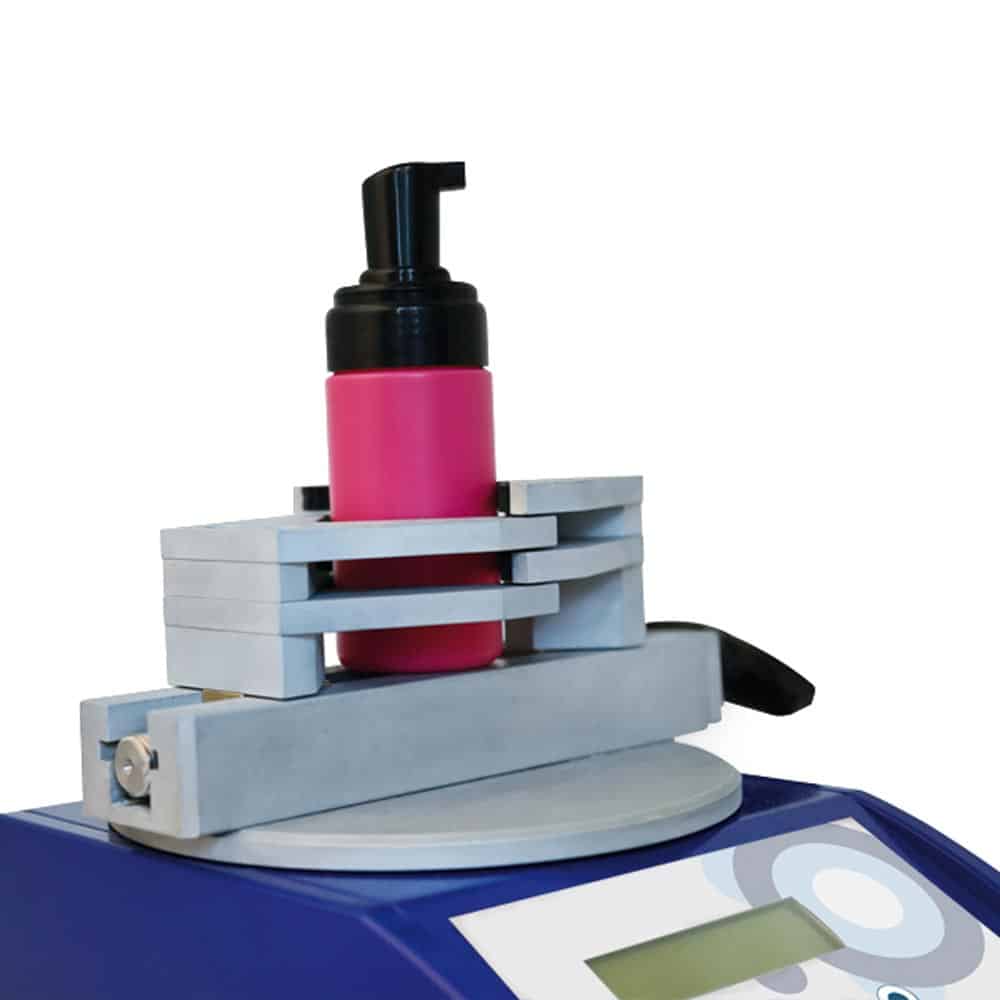

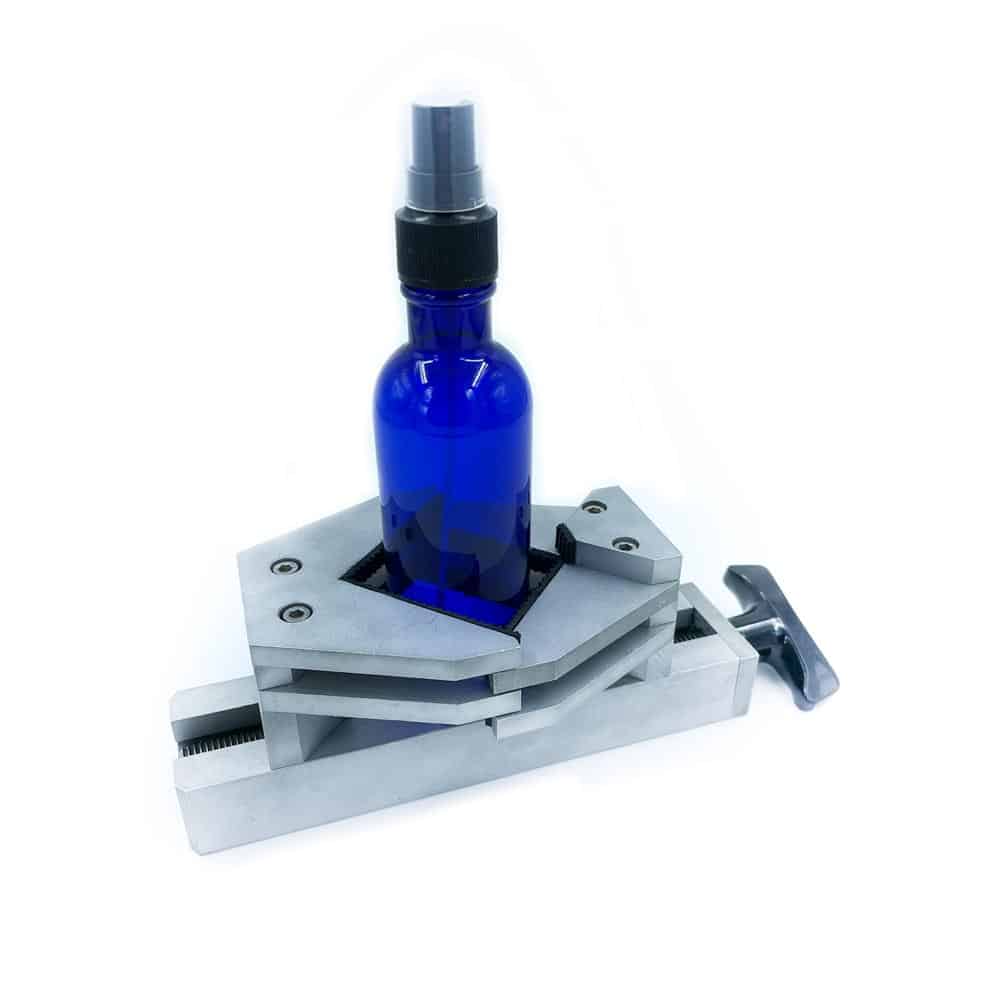

Avec ses différentes capacités d’ouverture, le serrage à mors en V convient pour des bouteilles (ex: eau, soda…), des flacons (ronds ou de forme complexe) ainsi que des récipients rectangulaires ou carrés.
Il est utilisé dans les secteurs de l’agro-alimentaire, du pharmaceutique et de la cosmétique en général mais est également utilisé dans d’autres industries.
| Caractéristiques | Mini Serrage | Petit Serrage | Grand Serrage | Très Grand Serrage |
| Mini – maxi serrage | 3 à 40 mm | 20 à 45 mm | 20 à 85 mm | 25 à 140 mm |
| Nombre de v | 3 | 2 | 4 | 4 |
| Hauteur du serrage Ht | 29 mm | 59 mm | 82 mm | 82 mm |
| Hauteur du serrage Hs | 20 mm | 30 mm | 52 mm | 52 mm |
| Encombrement hors tout L x lg | 130 mm x 30 mm | 185 mm x 80 mm | 250 mm x 100 mm | 330 mm x 100 mm |
| Angle des V standards | 90° | 90° | 90° | 90° |
