Le modèle optimisé aux possibilités illimitées

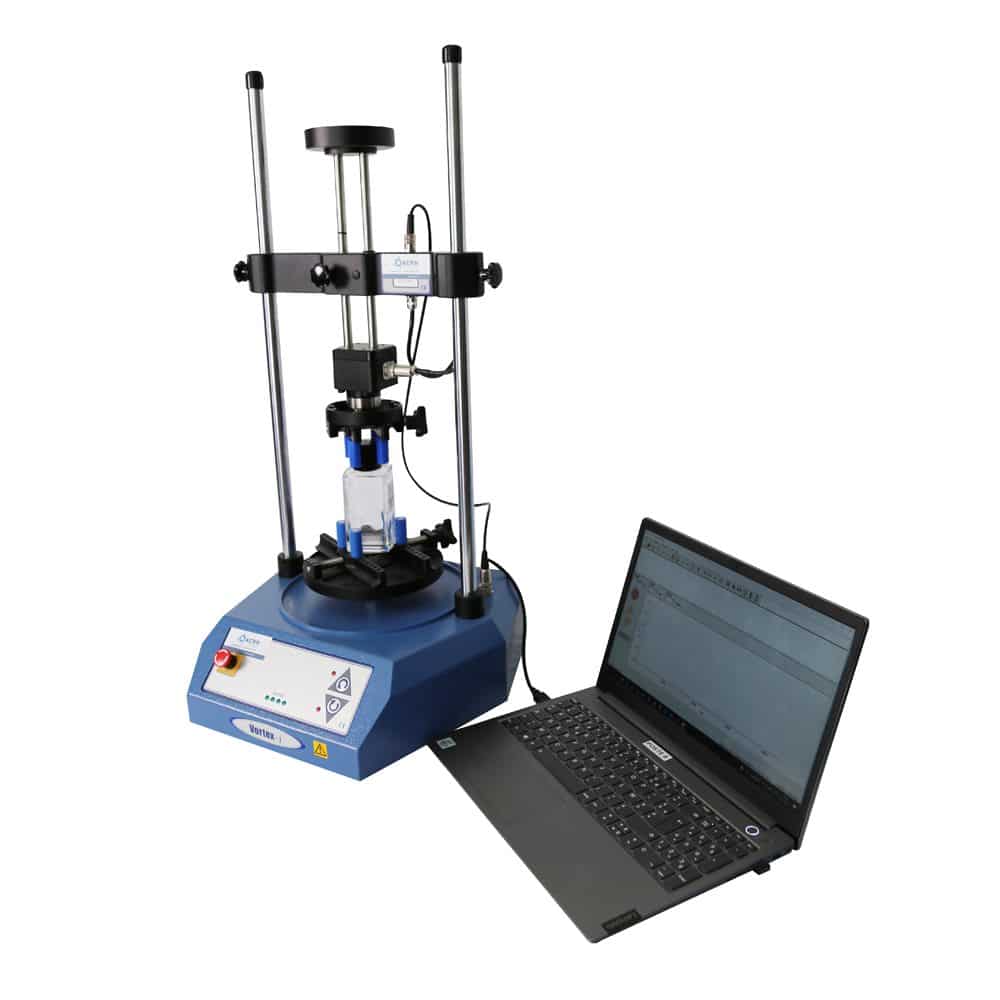

Le Vortex-I est un couplemètre haut de gamme contrôlé par un logiciel fonctionnant sur un PC.

Précis, facile à utiliser, et optimisé par le choix de ces matériaux et de ses fonctionnalités, il permet la mesure du couple statique jusqu’à 10 N.m.

La solution flexible principale pour le test de couple automatisé sur une large gamme de bouchons et de composants.

Fiche technique Vortex-I

Description

Le vortex-i est une solution simple et efficace pour simuler vos applications de couple au quotidien dans de nombreux secteurs d’activités.

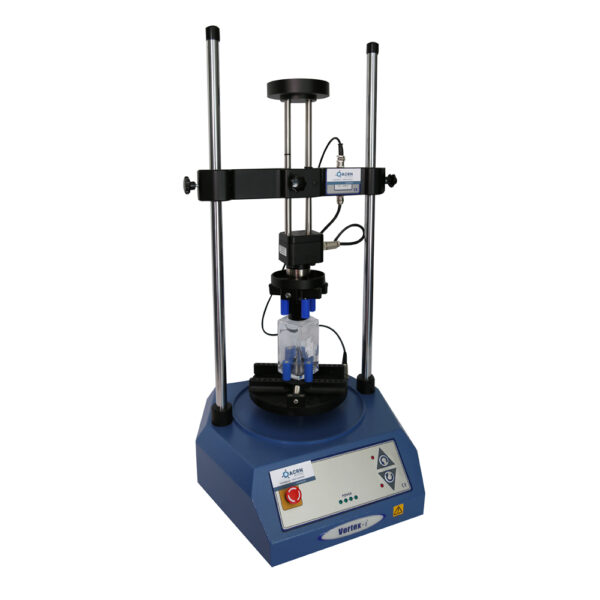

Un bâti robuste à deux colonnes capable d’appliquer un couple jusqu’à 10 N.m (90 lbf.in).

Grand et assez large pour accepter une variété d’éprouvettes d’essai, mais compact pour être utilisé comme équipement de laboratoire.

Atouts du Vortex-I

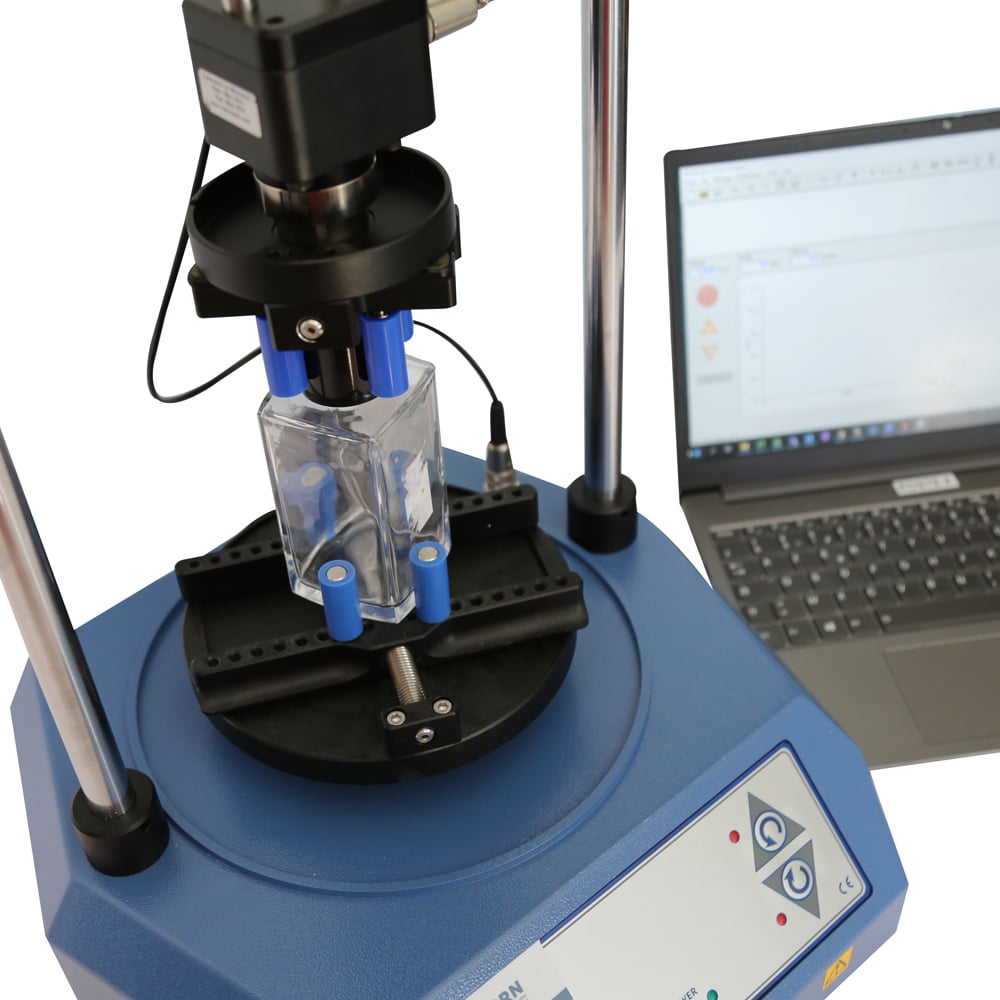

Plateau de préhension

Polyvalents (en option) entièrement ajustable pour positionner et fixer un large choix d’échantillons. Accessoires sur mesure également disponibles sur demande.

Fonction «charge axiale»

Pour appliquer une charge fixe pendant l’exécution d’essais de couple. Idéal pour tester les bouchons de sécurité enfants (CRC).

Conception robuste

Socle robuste et étanche, idéal pour utilisation en production comme en laboratoire. Conçue dans un environnement contrôlé avec marquage CE pour répondre aux normes Européennes de sécurité de protection environnementale.

Direction du couple

Ou déplacement du moteur en mode manuel.

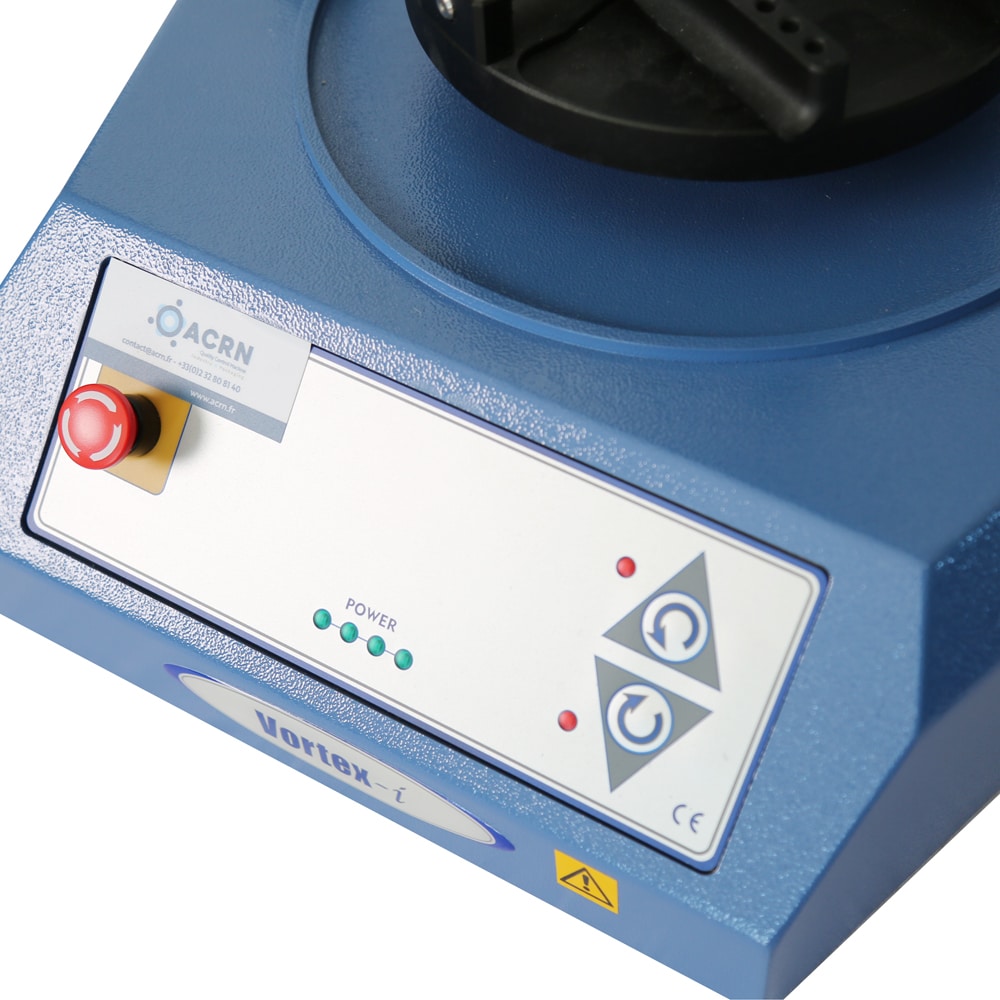

Bouton d’arrêt d’urgence

Pour la sécurité et la conformité CE.

LED d’indication d’alimentation

Fusible et bouton Marche/Arrêt à l’arrière de la machine.

vortex-i





Logiciel Emperor

Le logiciel Emperor est prévu pour fonctionner avec les Bancs de Traction/compression. Il est adapté pour une utilisation en laboratoire ou en usine. Il intègre 2 modes de fonctionnement :

  • Un mode Console, qui permet de créer des programmes simples et de piloter l’appareil avec un minimum de boutons. Plusieurs tests préenregistrés sont disponibles. Ce mode est adapté à une utilisation usine.
  • Un mode Essai programmé, plus complet pour pousser les capacités des bancs de traction encore plus loin.

Créer

  • Interface utilisateur intuitive
  • Construction des routines d’essais pas à pas
  • Sélection en un clic de procédures d’essais préférées

Tester

  • Graphique en temps réel
  • Affichage des valeurs mesurées et calculées
  • Indication claire et précise de conformité (Pass/Fail)

Rapports

  • Modèles standard et personnalisables
  • Impression des résultats en forme Adobe PDF
  • Exportation des résultats vers un document Excel et SPC



Lecture numérique de la charge / angle / vitesse  Oui
Communication avec le banc d’essai Via port RS232 ou port USB (convertisseur fourni)
Caractéristiques requises 100 Mb disponible HD, CD-Rom + port RS232/USB disponibles
Système d’exploitation Compatibilité avec Windows® 2000, XP, Vista, 7, 8 et 10
Vitesse d’acquisition Choix de 1000 Hz, 500 Hz, 50 Hz, et 10 Hz
Entrée secondaire Entrée évènement (commutateur), commandes numériques ports I/O
Sortie de données Port RS232 (directement ou par convertisseur USB/Réseau en for-mat ASCII) ASCII (Exportation vers tableau, logiciel SPC…)

Informations techniques

Capacité

0,3; 1,5; 3; 6 et 10 N.m

Précision Mesure du couple

±0,5% de la pleine échelle

Résolution Mesure du couple

1:6500

Unités

mN.m, N.cm, N.m, kgf.cm, gf.cm, ozf.in, lbf.ft, lbf.inVitesse

Plage de la vitesse

0,1 – 20 trs / min (dans les 2 sens)

Précision vitesse

±1% de la vitesse indiquée

Résolution vitesse

±0,1 trs/min

Rotation maximale

2440 trs

Précision rotation

0,2“ par 36,000°

Résolution rotation

0,001 trs (±0,2°)
