Chiave dinamometrica meccanica con quadrante TOK
La chiave dinamometrica a quadrante
La chiave dinamometrica con quadrante TOK è una chiave meccanica per la misurazione istantanea della coppia, disponibile in un ampio intervallo compreso tra 6 e 1400 N·m. A differenza delle chiavi a scatto, che segnalano solo il raggiungimento di una coppia preimpostata, la chiave TOK visualizza continuamente il valore della coppia applicata su un quadrante graduato, consentendo all’operatore di controllare lo sforzo in tempo reale, sia in fase di serraggio che di allentamento.
Il suo quadrante meccanico funziona in entrambe le direzioni (in senso orario e antiorario), con una lancetta indicatrice e un indice di memoria che mantiene il valore massimo raggiunto dopo il rilascio. Il suo design ovale con comoda impugnatura in gomma riduce l’affaticamento durante le operazioni di serraggio prolungate. Non è necessaria alcuna alimentazione elettrica — la chiavetta è subito pronta all’uso e può essere utilizzata in qualsiasi ambiente.
La precisione è pari al ±3% del valore indicato su tutto il campo di misura, con una scala graduata in modo preciso per ciascun modello (da 0,1 N·m per i modelli più piccoli a 20 N·m per quelli più grandi).
Descrizione
Casi d’uso
Controllo della coppia su flaconi di profumo e cosmetici
La chiave TOK è particolarmente utilizzata nell’industria cosmetica per il controllo della coppia di serraggio e di allentamento dei tappi dei flaconi di profumo. Un adattatore opzionale consente di adattarsi ai diversi formati di tappi. Si tratta del codice di riferimento per le operazioni di controllo qualità in entrata e in uscita sulle linee di confezionamento dei prodotti cosmetici.
Misurazione della coppia in fase di serraggio e allentamento
Il TOK è lo strumento ideale quando occorre conoscere il valore esatto della coppia applicata — per qualificare un processo, diagnosticare un problema di intasamento o stabilire le specifiche di coppia di un nuovo codice prodotto. L’indicatore di memoria consente di rilevare il valore di picco senza dover mantenere lo sforzo.
Controllo qualità nella produzione e in laboratorio
La sua robustezza meccanica e l’assenza di batterie lo rendono uno strumento adatto a un uso intensivo in officina, nei reparti di controllo qualità o nei laboratori di metrologia. È conforme ai requisiti dei piani di monitoraggio previsti dalla norma ISO 9001.
Taratura e tracciabilità
La chiave dinamometrica TOK viene fornita con un certificato di taratura ACRN. La precisione del ±3% è garantita su tutto il campo di misura di ciascun modello, in conformità con i requisiti della norma ISO 6789 applicabile alle chiavi dinamometriche con indicatore.
Si raccomanda una taratura periodica annuale per garantire la tracciabilità metrologica dello strumento. ACRN offre questo servizio nel proprio laboratorio di metrologia in Normandia. Il calibratore per chiavi dinamometriche ACRN consente inoltre di verificare la precisione della TOK in fase di produzione.
Vantaggi del TOK
-
- Quadrante grande e resistente agli urti
-
- Il design ovale con comoda impugnatura in gomma riduce lo sforzo.
-
- Quadrante di facile lettura
-
- Precisione: ± 3% del valore indicato su tutto il campo di misura.
| Modello | Capacità | Lunghezza | Quadrato |
| N6 TOK-G | 0,6 – 6 N.m | 260 mm | 1/4″ |
| N12 TOK-G | 1 – 12 N.m | 260 mm | 1/4″ |
| N30 TOK-G | 5 – 30 N.m. | 323 mm | 3/8″ |
| N70 TOK-G | 10 – 70 N.m | 323 mm | 3/8″ |
| N140 TOK-G | 20 – 140 N.m | 463 mm | 1/2″ |
| N200 TOK-G | 20 – 200 N.m | 463 mm | 1/2″ |
| N280 TOK-G | 30 – 280 N.m | 682 mm | 1/2″ |
| N420 TOK-G | 40 – 420 N.m | 955 mm | 3/4″ |
| N550 TOK-G | 50 – 550 N.m | 1110 mm | 3/4″ |
| N700 TOK-G | 70 – 700 N.m | 1280 mm | 3/4″ |
| N850 TOK-G | 100 – 850 N.m | 1384 mm | 1″ |
| N1000 TOK-G | 100 – 1000 N.m | 1484 mm | 1″ |
| N1400 TOK-G | 200 – 1400 N.m | 1696 mm | 1″ |
Da scoprire anche:
- Il controllore per chiavi dinamometriche — per verificare la precisione delle vostre chiavi TOK senza doverle inviare in laboratorio.

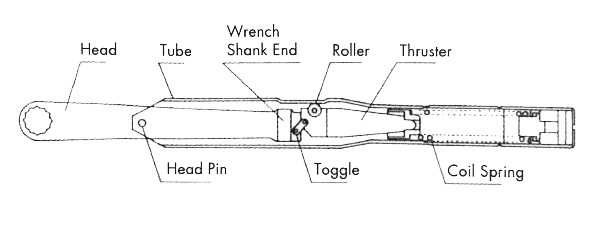

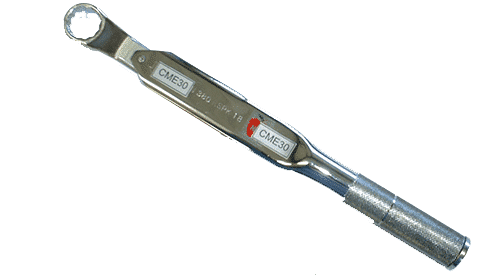

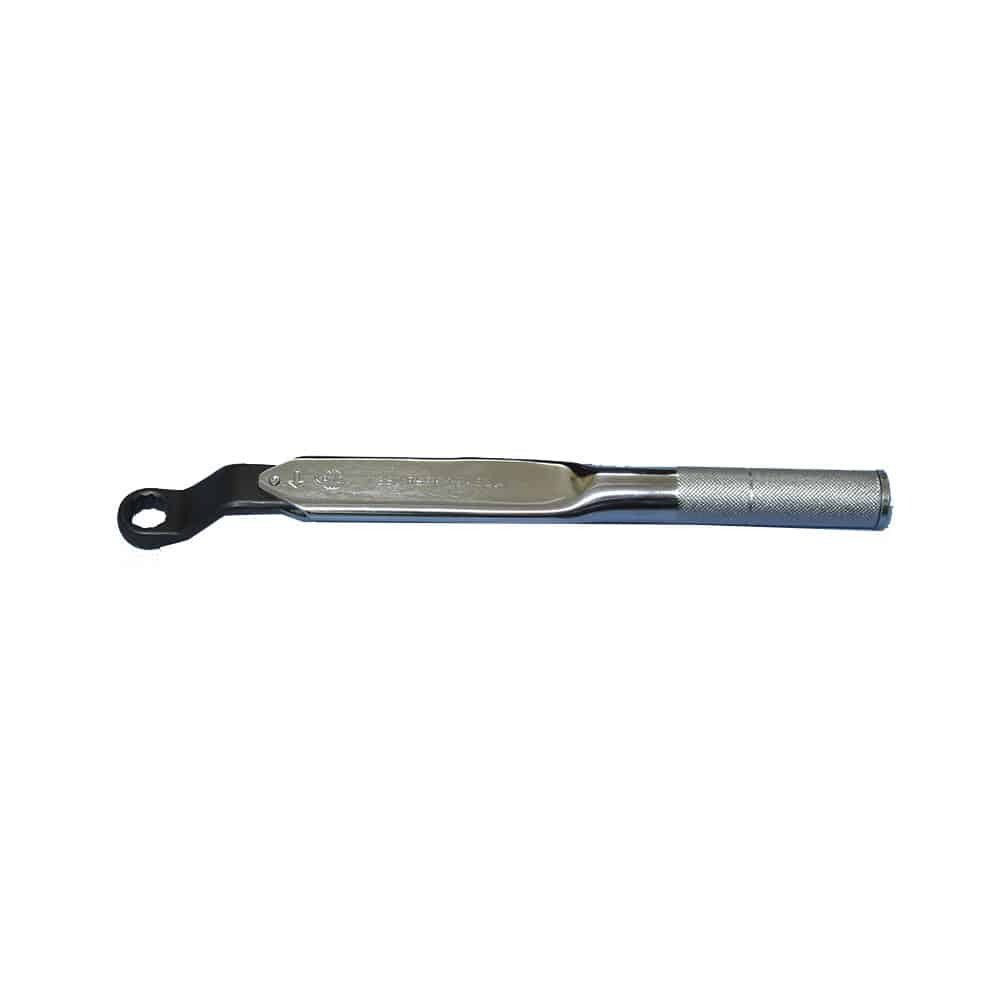

- La chiave dinamometrica RSPK — chiave a scatto preimpostata per il serraggio in serie sulla linea di produzione.
