Misura della coppia
Torsiometro
& misuratore di coppia per tappi
Strumenti elettronici da banco per il controllo preciso della coppia di avvitamento e svitamento. Prodotti in Francia, taratura riferibile COFRAC.
- Riferibile COFRAC
- Prodotto in Francia
- Assistenza dedicata
0,1 %
Precisione FS, fino a
0,001 N.m
Risoluzione
Da 1 a 25 N.m
Campo di misura
5000 Hz
Acquisizione, fino a
- Farmaceutico
- Alimentare
- Cosmetico
- Imbottigliamento
- Industria
- Automotive
La nostra gamma
I nostri torsiometri elettronici: NBA, Skilltork e Skilltork+
Economico & robusto

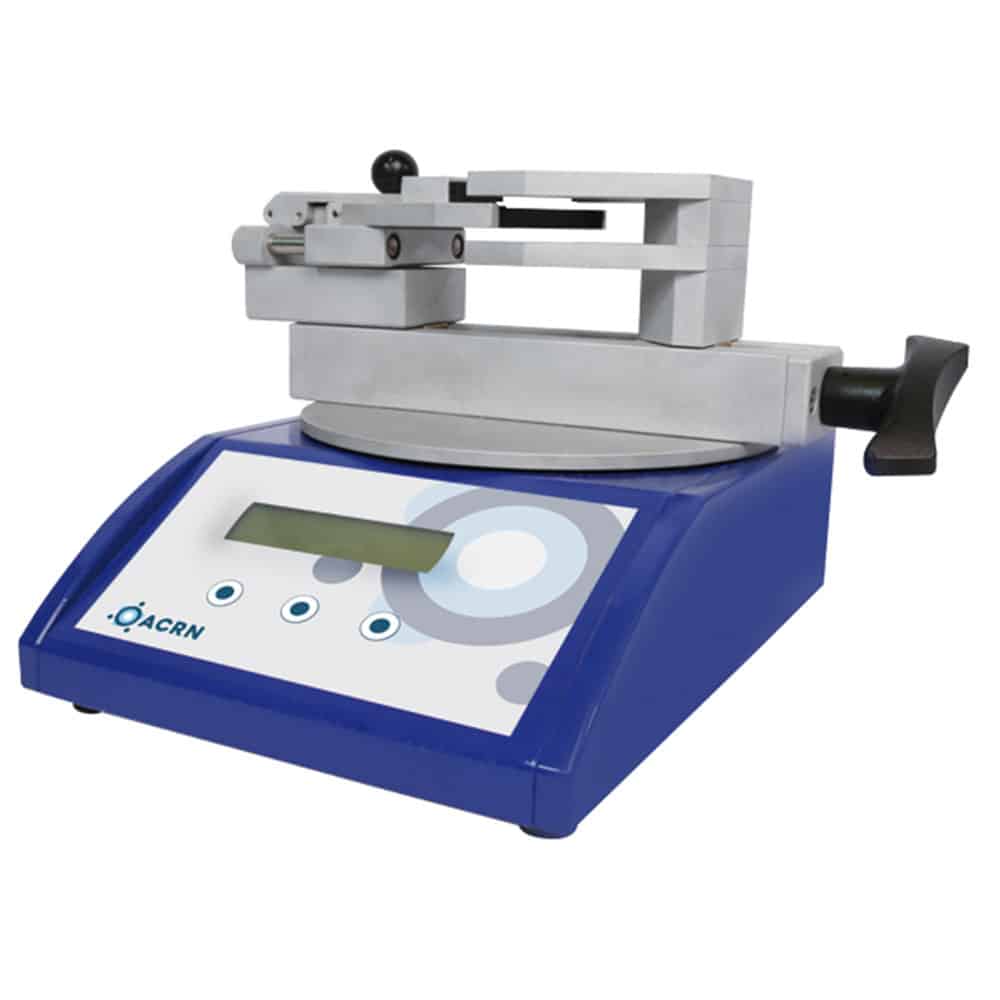

NBA
Semplice ed economico, progettato per gli ambienti di produzione. La scelta di numerosi produttori del settore del confezionamento per misurare la coppia di avvitamento e svitamento.
- ECampi da 1 a 25 N.m
- EInterfaccia LCD
- EBloccaggio a 4 perni
- EConnettività RS232 (opzione)
Semplicità & rapidità
Skilltork
Torsiometro elettronico touch semplice ed efficace. Dotato di schermo touch a colori e di bloccaggio rapido a 4 perni di serie.
- ECampi da 1 a 25 N.m
- ESchermo touch a colori
- EBloccaggio rapido a 4 perni
- EInterfaccia intuitiva
Tracciabilità & connettività
Skilltork+
Lo Skilltork con l’opzione +: programmi avanzati (doppio picco, tra due soglie, ricette) e gestione avanzata dei lotti. Pack CFR 21 opzionale per la conformità 21 CFR Part 11.
- ECampi da 1 a 25 N.m
- ESchermo touch a colori
- EUSB / Ethernet / Wi-Fi
- EStockage & export par lots
Confronto
Quale torsiometro scegliere?
| Caratteristiche | NBA | Skilltork | Skilltork+ |
|---|---|---|---|
| Capacità (N.m) | 1 ; 2 ; 5 ; 10 ; 25 N.m | 1 ; 2 ; 5 ; 10 ; 25 N.m | 1 ; 2 ; 5 ; 10 ; 25 N.m |
| Precisione | 0,1 % FS | ±0,3 % FS | ±0,3 % FS |
| Frequenza di acquisizione | 5000 Hz | 1800 Hz | 1800 Hz |
| Unità di misura | N.m / N.cm / kgf.cm / lbf.in | N.m / N.cm / kgf.cm / lbf.in | N.m / N.cm / kgf.cm / lbf.in |
| Risoluzione display | 0,001 N.m (≤ 10 N.m) / 0,01 oltre | 0,001 N.m | 0,001 N.m |
| Interfaccia | Display LCD | Schermo touch a colori da 5 pollici | Schermo touch a colori da 5 pollici |
| Bloccaggio standard | Bloccaggio a 4 perni | Bloccaggio rapido a 4 perni | Bloccaggio rapido a 4 perni |
| Esportazione dati | Opzionale con Data Xport | CSV, PDF | CSV, PDF |
| Connettività | RS232 | USB / Ethernet / Wi-Fi | USB / Ethernet / Wi-Fi + server web integrato |
| Gestione dei lotti | No | Lotto unico | Gestione avanzata dei lotti |
| Programmi disponibili | Avvitamento / svitamento | Misura semplice | Semplice / Doppio picco / Tra due soglie / Ricette |
| 21 CFR Part 11 | No | No | Con il pack CFR 21 (audit trail, profili utente, Active Directory) |
| Ideale per | Controllo in linea, cadenza elevata | Controlli semplici e documentati | Controlli avanzati; farmaceutico con il pack CFR 21 |
Scegliere bene
Come scegliere la capacità del vostro torsiometro?
La capacità giusta dipende dalle coppie che misurate realmente, non dalla coppia massima ipotizzabile. Per una misura precisa, i vostri valori abituali devono situarsi tra il 20 % e l’80 % del fondo scala del sensore. Un tappo serrato a 2 N.m si misura quindi meglio su un sensore da 5 N.m che su un sensore da 25 N.m.
1. Quali coppie misurate?
Annotate l’intervallo delle vostre specifiche di apertura e chiusura, referenza per referenza.
2. Quali contenitori?
Diametro, forma e materiale determinano il sistema di bloccaggio: 4 perni, ganasce a V, coppa o grip cubes.
3. Quale tracciabilità?
Semplice lettura, esportazione su foglio di calcolo o conformità 21 CFR Part 11: è questo che distingue NBA, Skilltork e Skilltork+.
Avete dubbi? Inviateci alcuni campioni: misuriamo le vostre coppie nel nostro laboratorio e vi consigliamo la capacità e il bloccaggio adatti. Oltre 25 N.m, proponiamo anche le soluzioni Mecmesin, di cui siamo distributori.
Per saperne di più
Torsiometro RepeaTork
Passate alla versione motorizzata per una ripetibilità e una precisione ottimali. Adottato dai produttori dei settori cosmetico, farmaceutico e alimentare.
Modalità 01
Semplice
Avvitamento e svitamento classico: ideale per i controlli in serie sulla linea di produzione.
Modalità 02
Avanzata
Controllo per angolo o per coppia: per specifiche di serraggio precise.
Modalità 03
Qualità
Verifica della coppia di apertura + riavvitamento: protocollo completo di controllo qualità.

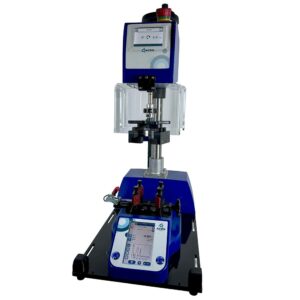

RepeaTork: torsiometro motorizzato
Dimensioni
300 · 400 · 500
Fornito con
Skilltork, o adattato al vostro NBA
Modalità operative
Semplice · Avanzata · Qualità
Bloccaggi
Il bloccaggio fa la misura
Un torsiometro misura lo sforzo tra il tappo e il corpo del contenitore. Se il corpo scivola, ruota o si deforma, il valore rilevato è falso. Un buon bloccaggio garantisce tre cose:
Non ruota
Tutta la coppia applicata al tappo viene trasmessa al sensore.
Non deforma
La pressione si distribuisce: un flacone morbido non viene schiacciato.
Centra
Il tappo è in asse: la prova è ripetibile.
Scegliere il bloccaggio
Il bloccaggio si sceglie in base alla forma e alla rigidità del campione. Si cambia senza attrezzi su NBA, Skilltork e RepeaTork.
| Il vostro campione | Bloccaggio consigliato | Perché | Opzione rapida |
|---|---|---|---|
| Corpo rigido, cilindrico o quadrato | 4 perni | Quattro appoggi regolati sul diametro: presa salda, centraggio immediato. | Sì |
| Corpo morbido, deformabile o scivoloso | Grip-cubes | Superficie di contatto più ampia, pressione distribuita, nessun segno. | Sì |
| Corpo alto o collo stretto | Rialzi | Alzano la presa per mantenere il tappo all'altezza di misura. | Sì |
| Tanica, bidone, maniglia | Supporto tanica | Il corpo è alloggiato nel supporto: appoggio pieno, nessun ribaltamento. | Sì |
| Forma specifica, nessuna soluzione standard | Piatto e ganasce dedicati | Progettati sulla vostra referenza: piatto stampato in 3D, ganasce sull'impronta. | No |
La gamma
I nostri sistemi di bloccaggio
Di serie

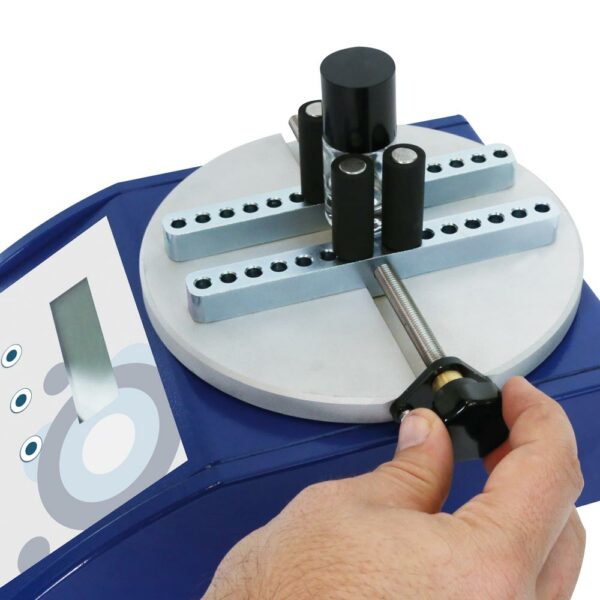

4 perni
Quattro perni regolabili sul diametro del corpo. Forniti semplici sull’NBA, in versione rapida su Skilltork e RepeaTork.
Per: corpi rigidi cilindrici o quadrati
Opzione
Grip-cubes
Cubi di presa montati al posto dei perni. Avvolgono il corpo invece di pizzicarlo.
Per: corpi morbidi, deformabili, scivolosi
Opzione
Rialzi
Si montano sotto i perni o i grip-cubes per alzare il punto di presa.
Per: corpi alti, flaconi a collo stretto
Opzione
Mini piatto rialzo
Piccolo piatto cilindrico montato su una vite, che si aggiunge al bloccaggio. Solleva il campione al di sopra dell’altezza dei perni.
Per: piccoli campioni, tappi bassi
Opzione
Supporto tanica
Si fissa su un lato del piatto: la tanica vi è alloggiata e non si ribalta durante la prova.
Per: taniche, bidoni, corpi con maniglia
Su misura
Piatto e ganasce dedicati
Progettati dal nostro ufficio tecnico a partire dal vostro campione: piatto stampato in 3D, ganasce zigrinate sull’impronta. Presa convalidata prima della fabbricazione.
Per: forme specifiche, ripetibilità massima
L’opzione rapida
Disponibile su 4 perni, grip-cubes, rialzi e supporto tanica. Il bloccaggio si chiude con una leva, in un solo gesto, senza regolazione tra due campioni dello stesso formato.
Meno gesti
Una leva invece di una regolazione a ogni prova.
Più cadenza
Un notevole risparmio di tempo sulle serie.
Meno DMS
Meno sollecitazioni sui polsi dell’operatore.
Compatibilità
| Bloccaggio | NBA | Skilltork | RepeaTork |
|---|---|---|---|
| 4 perni semplici | Di serie | No | No |
| 4 perni rapidi | Opzione | Di serie | Di serie |
| Opzione rapida (grip-cubes, rialzi, supporto tanica) | Opzione | Opzione | Opzione |
| Grip-cubes, rialzi, mini piatto, supporto tanica | Opzione | Opzione | Opzione |
| Piatto e ganasce dedicati | Su misura | Su misura | Su misura |
Inviateci i vostri campioni
Il più grande e il più piccolo della vostra gamma: vi proponiamo il bloccaggio adatto e convalidiamo la presa prima di spedirvelo. Oltre 20 anni di esperienza al fianco degli specialisti del packaging.
Opzioni & connettività
Accessori per i nostri torsiometri
Connessione IP / Ethernet
Integrate facilmente il vostro torsiometro in un ambiente connesso grazie alla trasmissione dei dati in rete. Condividete istantaneamente i risultati con i vostri team e automatizzate il reporting.
Data Xport
Ottimizzate l’analisi dei vostri risultati grazie a un software dedicato che consente l’esportazione automatica delle misure. Ideale per un monitoraggio dettagliato e un’elaborazione statistica efficace.
Stampante a matrice di punti & termica
Semplificate l’archiviazione e il monitoraggio delle misure con una stampa istantanea. Scegliete tra una robusta stampante a matrice di punti o una rapida stampante termica per ottenere i report di prova subito dopo ogni misura.
CFR 21
Conformità alle norme regolamentari per l’industria farmaceutica (21 CFR Part 11).
Maniglia di trasporto
Spostate facilmente il vostro strumento grazie a una maniglia ergonomica. Ideale per un uso mobile in laboratorio o in produzione.
Strumenti di manovra per tappi
Assicurate una migliore ripetibilità delle misure grazie a strumenti appositamente progettati per la manipolazione e il serraggio preciso dei tappi.
Norme e servizi
Norme, taratura e assistenza
Le norme di riferimento
La misura della coppia dei tappi è regolata da diverse norme, che i nostri torsiometri permettono di applicare:
- ASTM D2063/D2063M : ritenzione della coppia dei tappi a filettatura continua, misura manuale (NBA, Skilltork, Skilltork+).
- ASTM D7860 : stessa misura con un’apparecchiatura automatizzata (RepeaTork).
- ASTM D3474 : taratura e utilizzo dei torsiometri nel confezionamento.
- FDA 21 CFR Part 11 : integrità e tracciabilità delle registrazioni elettroniche, con autenticazione Active Directory (Skilltork con pack CFR 21).
Taratura, assistenza e servizi
- Taratura riferibile COFRAC nel nostro laboratorio, con certificato di taratura.
- Assistenza post-vendita garantita dai nostri tecnici in Francia.
- Prove sui vostri campioni prima dell’acquisto.
- Noleggio per un’esigenza puntuale o un audit.
Applicazioni & settori
Torsiometri industriali: applicazioni e settori di utilizzo
La misura della coppia di serraggio o di allentamento è un requisito comune a numerosi settori industriali. Che si tratti di garantire la tenuta di un flacone farmaceutico, la sicurezza di un tappo alimentare o l’affidabilità di un assemblaggio meccanico, i nostri torsiometri si adattano ai vincoli specifici di ogni ambiente di produzione.
Settore 01
Industria farmaceutica
Nel settore farmaceutico, il controllo della coppia di serraggio è una fase critica del processo di confezionamento. Un tappo serrato in modo insufficiente compromette la tenuta del flacone e può causare la contaminazione del prodotto; un serraggio eccessivo rischia di deformare il flacone o di danneggiare l’opercolo.
I nostri torsiometri permettono di misurare con precisione la coppia di apertura e di chiusura dei tappi di flaconi medicali, sciroppi, integratori alimentari o dispositivi medici. Il modello Skilltork+ dotato del pack CFR 21, risponde ai requisiti di tracciabilità completa imposti dalla normativa FDA 21 CFR Part 11, grazie alla sua connettività USB, Ethernet e Wi-Fi e alla gestione dei risultati per lotti. Ogni misura è marcata con data e ora, esportabile e integrabile nei vostri sistemi qualità.
Settore 02
Industria cosmetica
La cosmetica è uno dei settori più esigenti in termini di ripetibilità del serraggio. Flaconi di profumo, tubi di crema, flaconi con pompa, roll-on: ogni contenitore ha i propri vincoli di coppia, e la minima deriva in produzione può causare perdite, resi dei clienti o non conformità.
I nostri torsiometri da banco misurano la coppia di avvitamento e svitamento su tutti i vostri contenitori, qualunque sia la loro forma o dimensione, grazie ai bloccaggi a 4 perni e alle ganasce a V. Per le linee ad alta cadenza, il torsiometro motorizzato RepeaTork garantisce una ripetibilità ottimale eliminando la variabilità legata all’operatore. Si integra facilmente nei vostri processi di controllo qualità in accettazione, in corso o a fine produzione.
Settore 03
Industria alimentare
Nell’industria alimentare, la coppia di serraggio condiziona direttamente la sicurezza alimentare: un tappo serrato male su un barattolo, una bottiglia o una tanica può interrompere la catena del freddo, provocare ossidazione o compromettere la data di scadenza. Al contrario, un serraggio troppo forte può rendere difficile l’apertura per il consumatore finale.
I nostri torsiometri permettono di definire e controllare gli intervalli di coppia accettabili per ogni referenza di confezionamento, sia in avvitamento che in svitamento. La modalità soglia di accettabilità dello Skilltork+ segnala istantaneamente qualsiasi misura fuori tolleranza, permettendo all’operatore di intervenire immediatamente senza interrompere la produzione.
Settore 04
Industria automobilistica & meccanica
Nei settori automobilistico e della meccanica industriale, la coppia di serraggio è un parametro di sicurezza fondamentale. Un assemblaggio serrato poco può allentarsi durante il funzionamento; un assemblaggio serrato troppo può provocare la rottura di una vite o la deformazione di un pezzo.
I nostri torsiometri intervengono in diverse fasi: controllo qualità a fine assemblaggio, verifica e taratura delle chiavi dinamometriche o manutenzione preventiva delle apparecchiature in servizio. Permettono inoltre di caratterizzare le coppie di spunto e di rottura in contesti di R&S o di sviluppo prodotto. Robusti e precisi, si adattano a campi di Da 1 a 25 N.m con una risoluzione al millesimo di newton metro.
Domande frequenti
Domande frequenti sul torsiometro da banco
Che cos'è un torsiometro da banco?
Un torsiometro da banco misura la coppia, cioè la forza di rotazione necessaria per avvitare o svitare un tappo. Il contenitore è trattenuto da un sistema di bloccaggio posto sul sensore e l’operatore ruota il tappo: lo strumento visualizza la coppia massima raggiunta, in N.m. È lo strumento di riferimento per controllare la chiusura di flaconi, vasetti, bottiglie e taniche.
Torsiometro, misuratore di coppia, tester di coppia: qual è la differenza?
Nessuna: questi termini indicano lo stesso strumento. Il termine francese «torquemètre» deriva dall’inglese torque meter ; si parla anche di tester di coppia o di controllore della coppia di tappatura. Una chiave dinamometrica è invece uno strumento diverso, che serve a serrare una vite a una coppia data: per controllarla, si utilizza un banco prova per chiavi dinamometriche.
Qual è la differenza tra coppia di apertura e coppia di chiusura?
La coppia di chiusura (o di applicazione) è la coppia applicata durante la tappatura. La coppia di apertura (o di rimozione) è quella necessaria per svitare il tappo. La coppia di apertura evolve nel tempo (rilassamento del materiale, temperatura): per questo la norma ASTM D2063 misura la ritenzione della coppia dopo un tempo di stoccaggio definito.
Perché misurare la coppia dei vostri tappi?
Una coppia troppo bassa provoca perdite, contaminazione o perdita di prodotto durante il trasporto. Una coppia troppo alta deforma il contenitore, danneggia la guarnizione o impedisce al consumatore di aprire. Misurare la coppia al ricevimento, in produzione e al rilascio dei lotti garantisce la tenuta e l’ergonomia dei vostri imballaggi.
Che cos'è la misura a doppio picco?
Su un tappo con anello di garanzia, l’apertura produce due picchi di coppia: il primo per avviare la rotazione, il secondo per rompere i ponticelli dell’anello. Lo Skilltork+ registra entrambi i valori in un’unica misura, permettendo di verificare separatamente l’apertura e l’integrità del sigillo.
Quale torsiometro scegliere per la conformità 21 CFR Part 11?
Lo Skilltork con l’opzione + e il pack CFR 21. Gestisce profili e diritti utente, si collega alla vostra directory Active Directory, conserva un audit trail di tutte le azioni e marca con data e ora ogni risultato. NBA e Skilltork sono adatti ai controlli che non rientrano in questa normativa.
Quale capacità scegliere?
Scegliete una capacità tale che le vostre coppie abituali si situino tra il 20 % e l’80 % del fondo scala. In caso di dubbio, inviateci i vostri campioni: misuriamo le vostre coppie e vi consigliamo il sensore giusto.
Ogni quanto bisogna tarare un torsiometro?
La periodicità dipende dal vostro sistema qualità, ma la taratura annuale è la pratica più diffusa. ACRN effettua la taratura dei vostri torsiometri con riferibilità COFRAC e certificato di taratura.
Torsiometro manuale o motorizzato?
Un torsiometro manuale è sufficiente per la maggior parte dei controlli. Il motorizzato (RepeaTork) diventa utile quando più operatori o più siti devono ottenere risultati confrontabili, o quando si vuole riprodurre con precisione una velocità o un angolo di avvitamento.
Dove vengono prodotti i torsiometri ACRN?
I nostri torsiometri sono progettati e prodotti nelle nostre officine di Buchy, in Normandia (Francia). Il nostro team si occupa anche della taratura, dell’assistenza post-vendita e dello sviluppo di bloccaggi su misura.
Un progetto di controllo della coppia?
Descriveteci i vostri contenitori e le vostre specifiche: vi proporremo il torsiometro e il bloccaggio adatti.
