Sviluppate i vostri protocolli di prova per la saldatura dei tubi

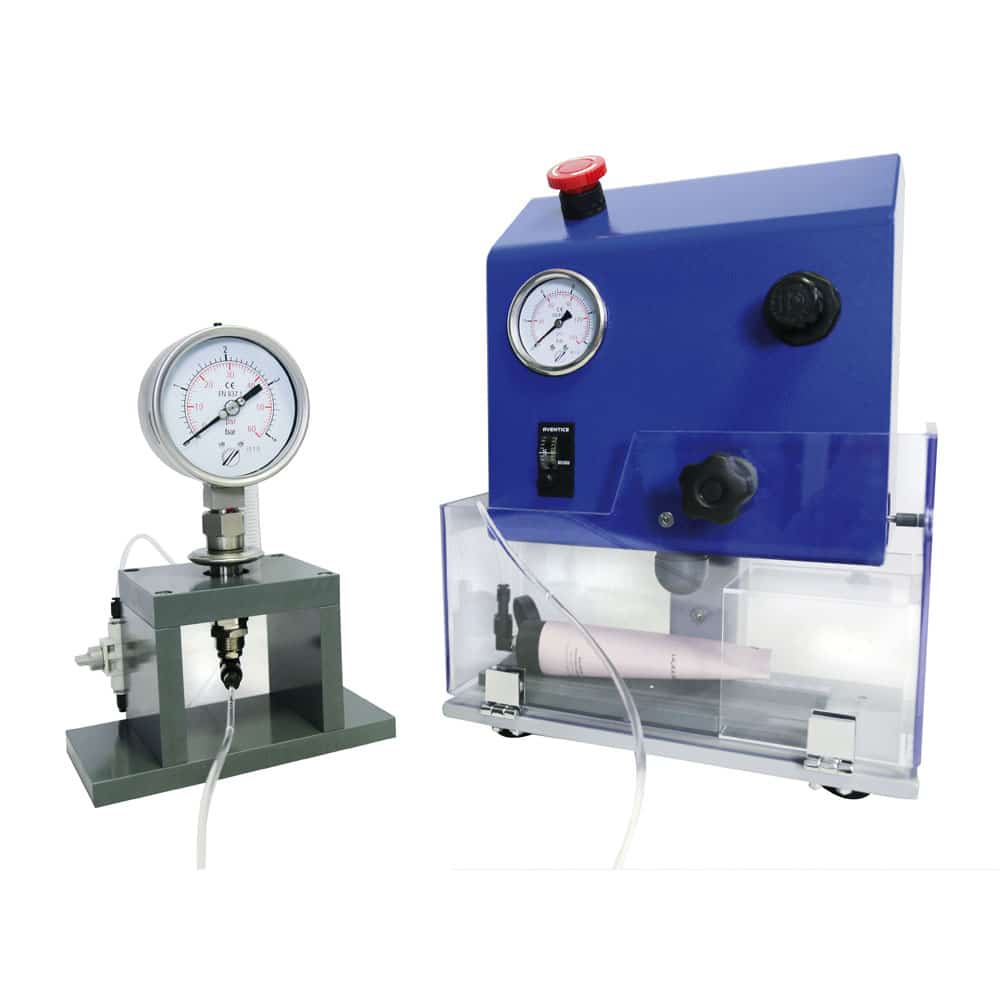

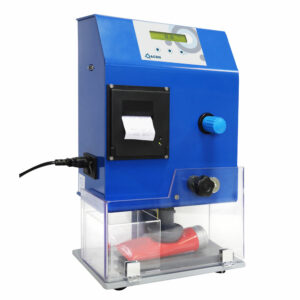

Il kit di calibrazione, abbinato a un frantumatore di tubi, consente di misurare la pressione interna di un tubo quando il comprimometro applica una pressione di schiacciamento.

Perché utilizzare questo kit di calibrazione?

Ogni tubo è definito da diversi parametri, come il rapporto di riempimento, il diametro, il volume e il materiale. La variazione di uno di questi parametri porta, a parità di pressione di schiacciamento “esterna”, a una variazione della pressione interna del tubo, quest’ultima rivelatrice della reale resistenza della saldatura dei tubi. È quindi più pertinente fare riferimento a questa pressione interna.

È quindi necessario stabilire una pressione interna limite che soddisfi i requisiti più probabili per evitare che il tubo esploda durante l’uso normale e che resista alle sollecitazioni del trasporto.

Scheda tecnica Kit di calibrazione

Descrizione

Vantaggi del kit:

L’uso di questo kit è un prerequisito importante per la realizzazione di un test (validazione di un protocollo, creazione di un abaco, osservazione di fenomeni fisici, ecc.) perché permette di correlare il valore di compressione della provetta con la sua pressione interna.

ACRN può fornire, con la consegna del sistema, abachi convalidati in questi anni di esperienza.

Operazione

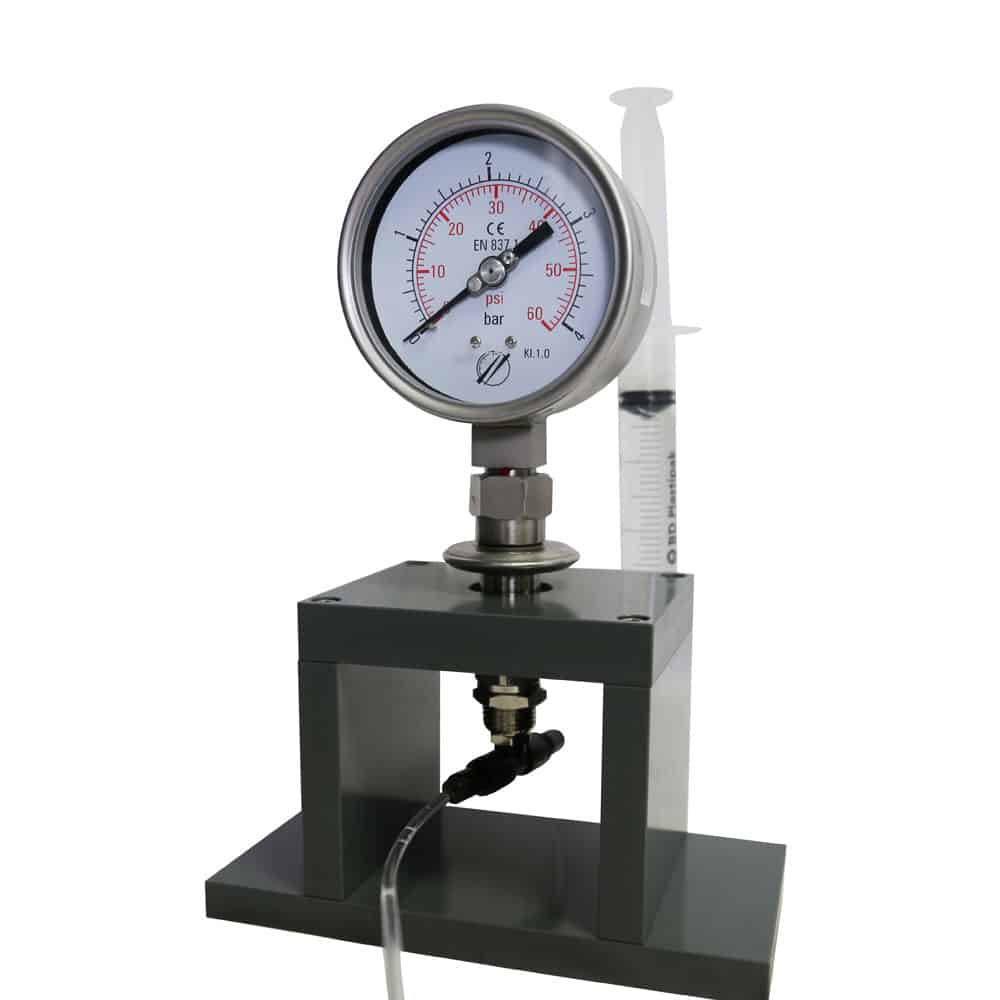

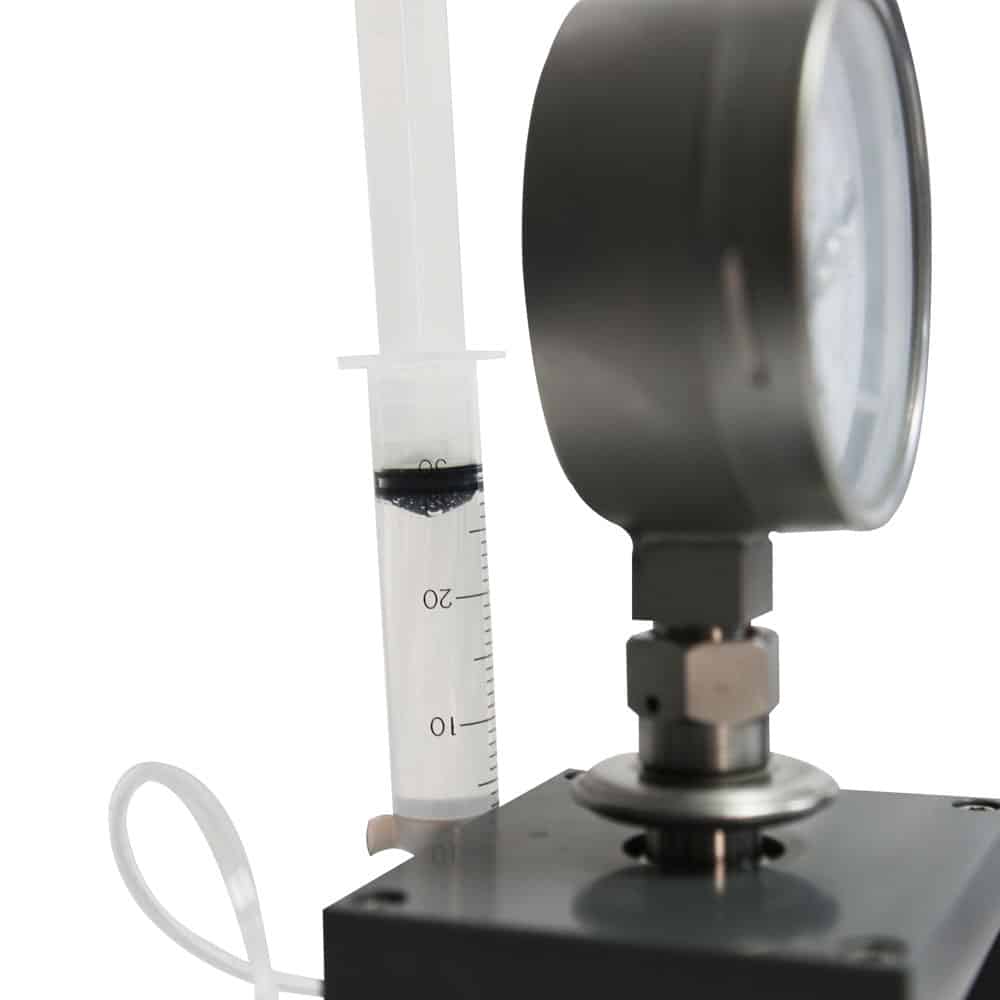

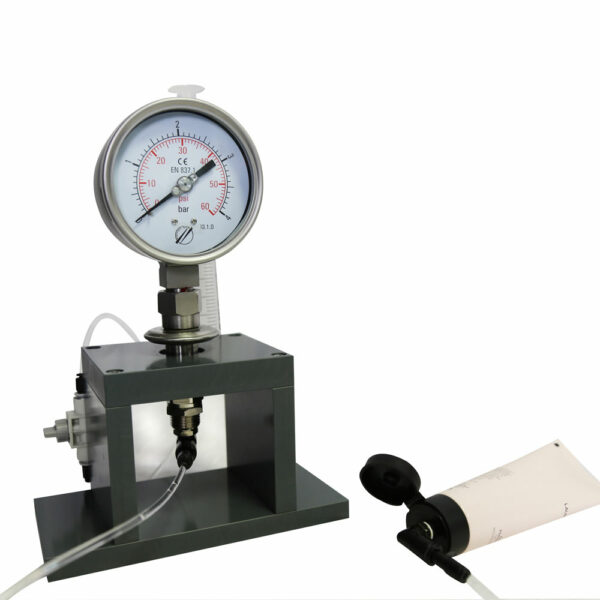

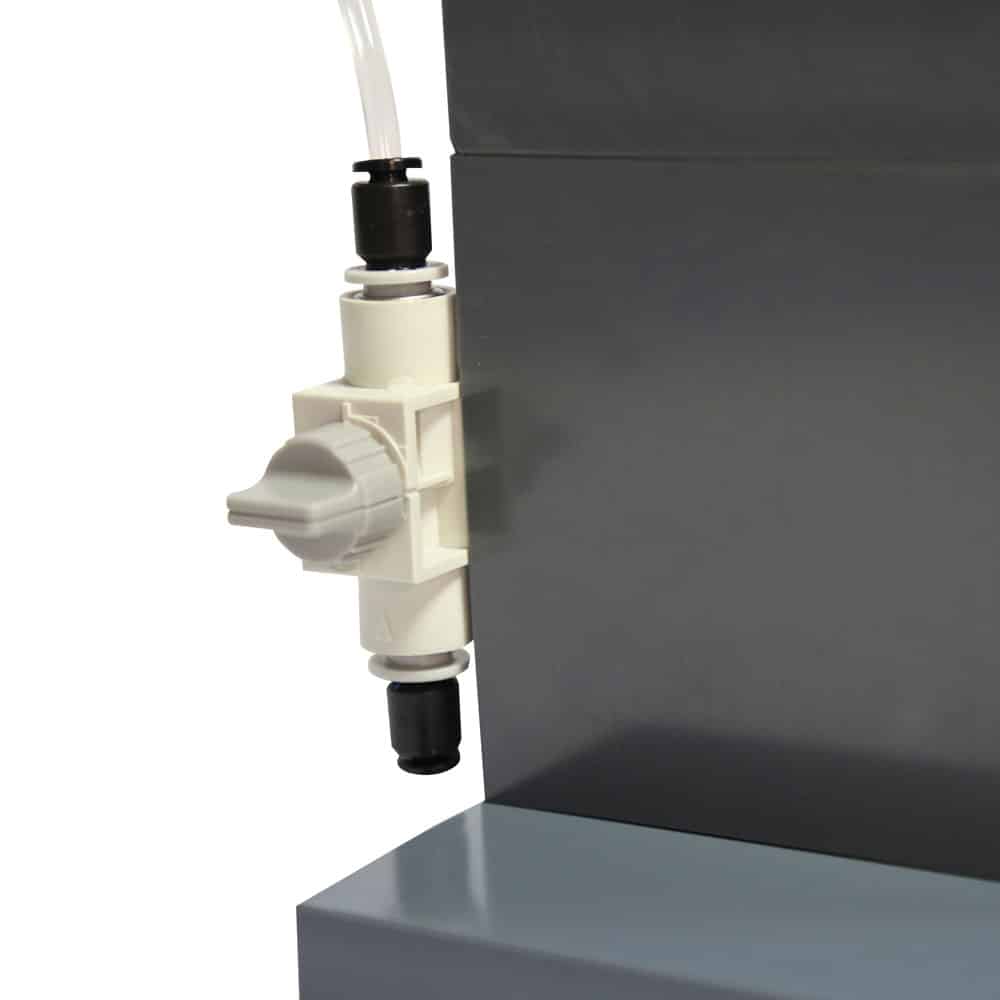

È sufficiente aprire la valvola per riempire d’acqua il tubo. Durante la sollecitazione esterna, si crea un equilibrio di pressione tra l’acqua e il prodotto, che viene trasferito al manometro, protetto da una membrana dall’acqua durante la compressione.

Vantaggi

  • Molto facile da usare e conveniente
  • Definizione di un protocollo affidabile per testare la resistenza delle saldature in base ai requisiti di trasporto
  • Adattabile a tutti i tipi di campioni
  • Adatto all’ambiente di produzione / Robusto
  • Molti pressori diversi per ottenere la pressione interna desiderata
Kit di tappi da montare in aggiunta ai due in dotazione

Nb: anche l’ACRN può eseguire questi test per voi. Contattateci.

Viene fornito con:

  • Istruzioni esplicative sui principi fisici
  • Procedura dettagliata per la misurazione e la creazione del grafico
  • 2 spine in dotazione

Kit di calibrazione

Informazioni tecniche

Modalità di misurazione

Rubinetto di pressione interno

Pressione interna misurata

Da 0 a 6 bar

Materiali utilizzati

Materiali termoplastici (PP, PEP, EST, ecc.)

Precisione

+/- 0,1 bar

Dimensioni

L 200 x P 100 x A 265 mm

Peso

2 Kg

Garanzia

1 anno
