Desarrolle sus protocolos de pruebas de soldadura de tubos

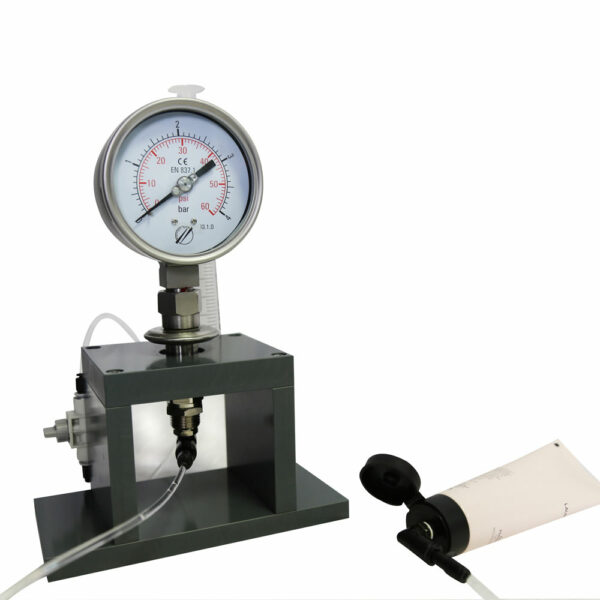

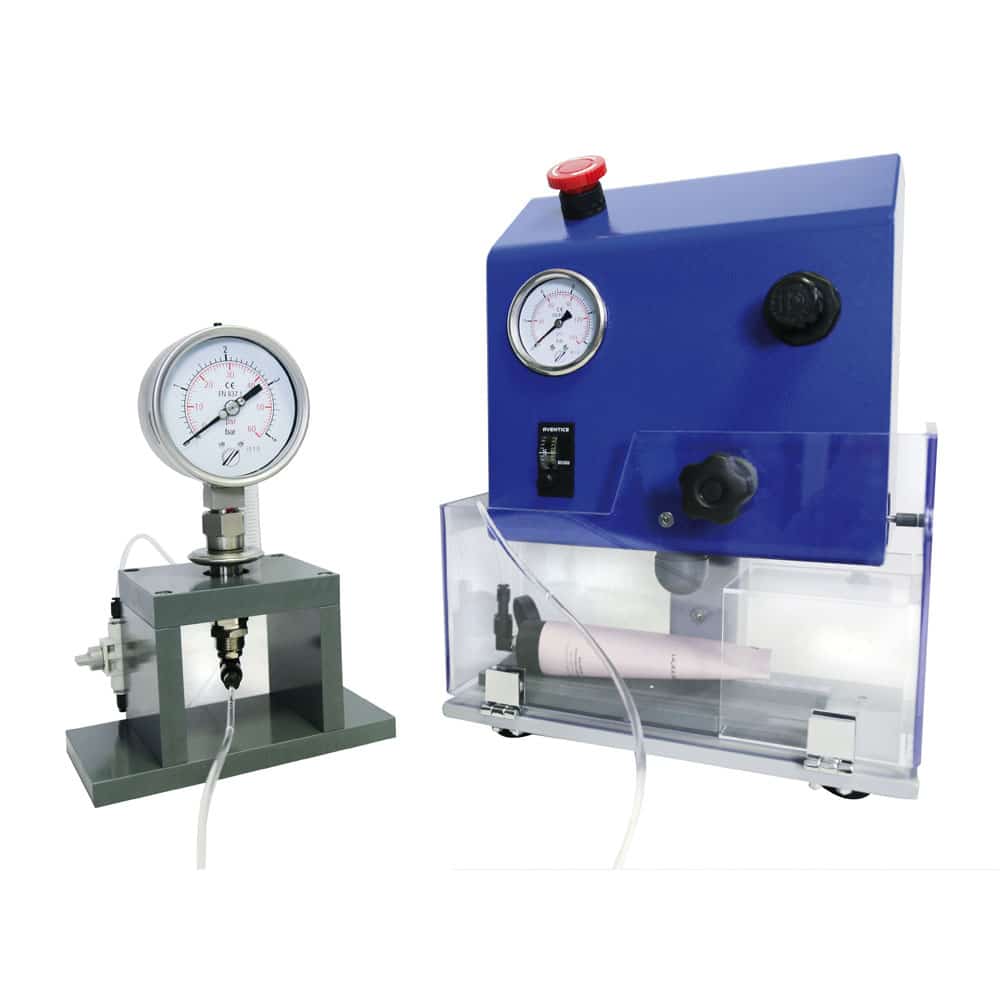

El kit de calibración, combinado con un triturador de tubos, permite medir la presión interna de un tubo cuando se aplica una presión de aplastamiento con el compresómetro.

¿Por qué utilizar este kit de calibración?

Cada tubo está definido por varios parámetros, como su proporción de llenado, su diámetro, su volumen y su material. La variación de uno de estos parámetros conduce, para una misma presión de aplastamiento “externa”, a una variación de la presión interna del tubo, revelando esta última la resistencia real de la soldadura de los tubos. Por lo tanto, es más pertinente referirse a esta presión interna.

Por lo tanto, debe establecerse una presión interna límite que cumpla con los requisitos más probables de que el tubo no explote en el uso normal y que resista los esfuerzos del transporte.

Ficha técnica Kit de calibración

Descripción

Beneficios del kit:

El uso de este kit es un requisito previo relevante para la realización de una prueba (validación de un protocolo, creación de un ábaco, observación de fenómenos físicos, etc.) porque permite correlacionar el valor de compresión del tubo con su presión interna.

ACRN puede proporcionar con la entrega del sistema, ábacos validados durante estos años de experiencia.

Operación

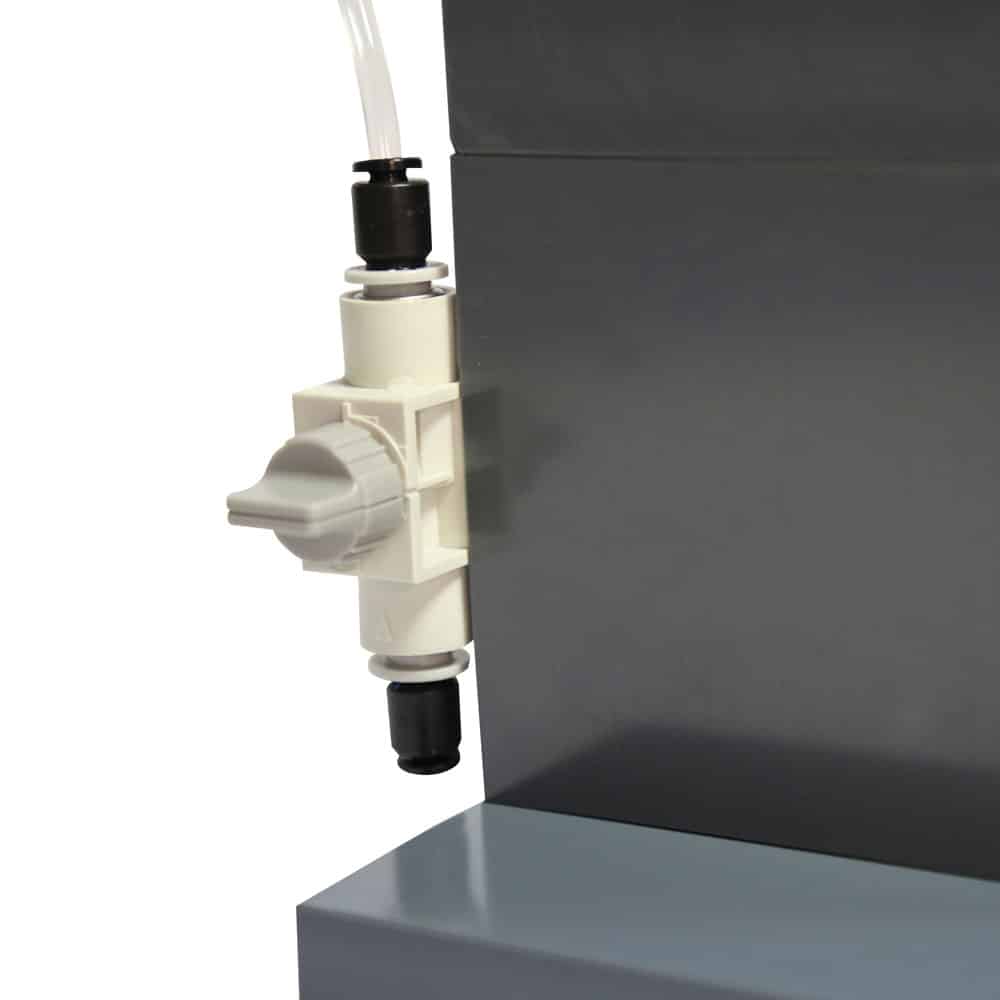

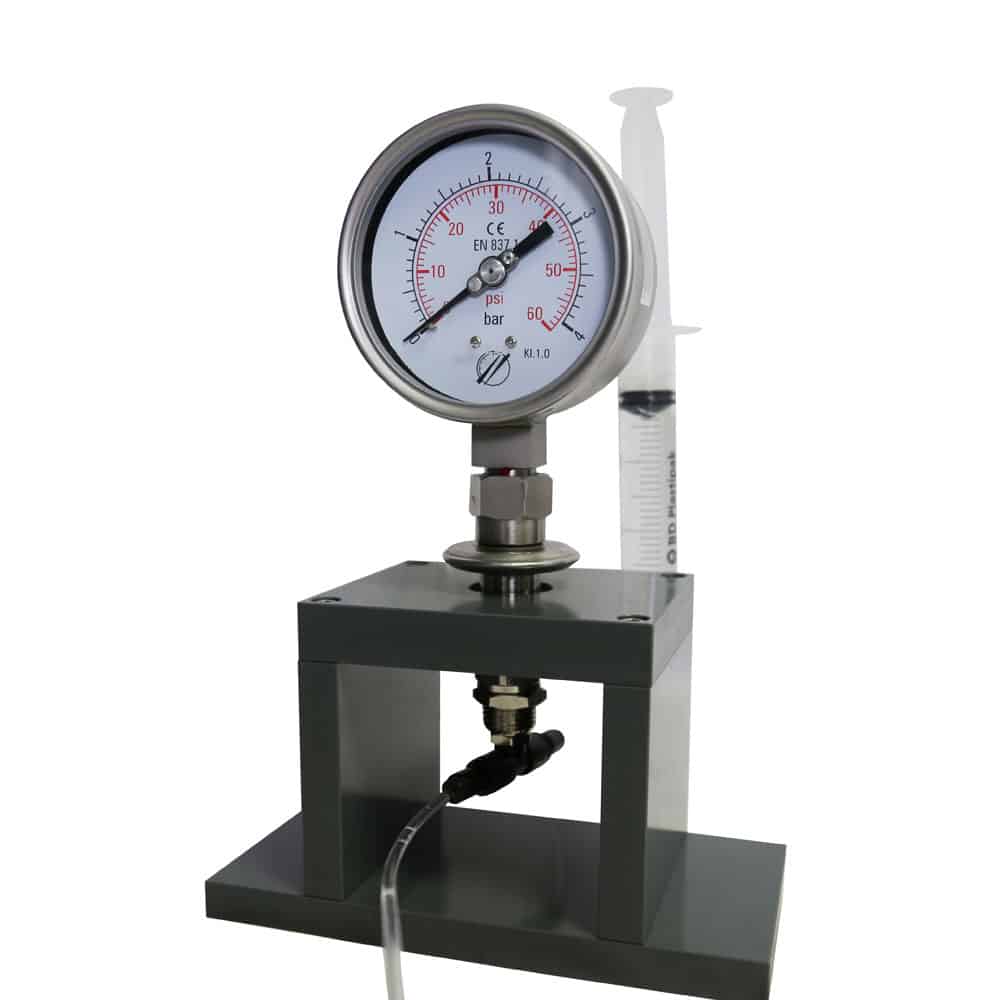

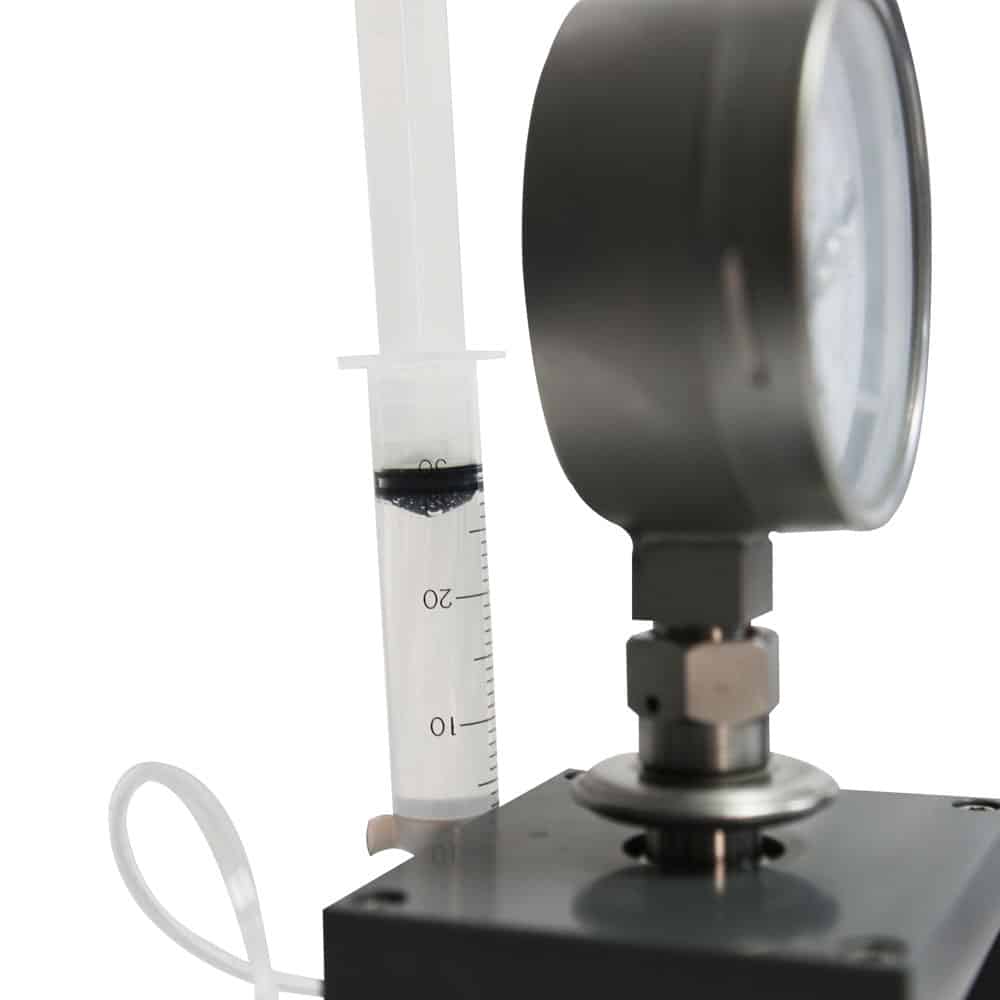

Basta con abrir la válvula para llenar la manguera de agua. Durante el esfuerzo externo, se crea un equilibrio de presión entre el agua y el producto, que se transfiere al manómetro, protegido por una membrana del agua durante la compresión

Beneficios

  • Muy fácil de usar y asequible
  • Establecimiento de un protocolo fiable para probar la resistencia de las soldaduras según los requisitos de transporte
  • Adaptable a todo tipo de muestras
  • Adecuado para el entorno de producción / Robusto
  • Muchos prensadores diferentes para lograr la presión interna deseada
Kit de tapones instalados además de los dos suministrados

Nb: El ACRN también puede realizar estas pruebas por usted. Contacte con nosotros.

Viene con:

  • Instrucciones explicativas sobre los principios físicos
  • Procedimiento detallado para medir y crear el gráfico
  • 2 tapones equipados

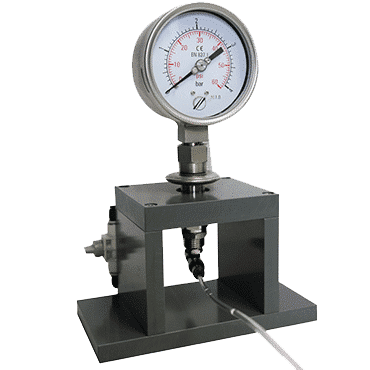

Kit de calibración

Información técnica

Modo de medición

Grifo de presión interna

Prise de pression interne

De 0 a 6 bar

Materiales utilizados

Materiales termoplásticos (PP, PEP, EST, etc.)

Precisión

+/- 0.1 bar

Dimensiones

A 200 x P 100 x A 265 mm

Peso

2 Kg

Garantía

1 año
