Dinamometro AFG
Il dinamometro avanzato

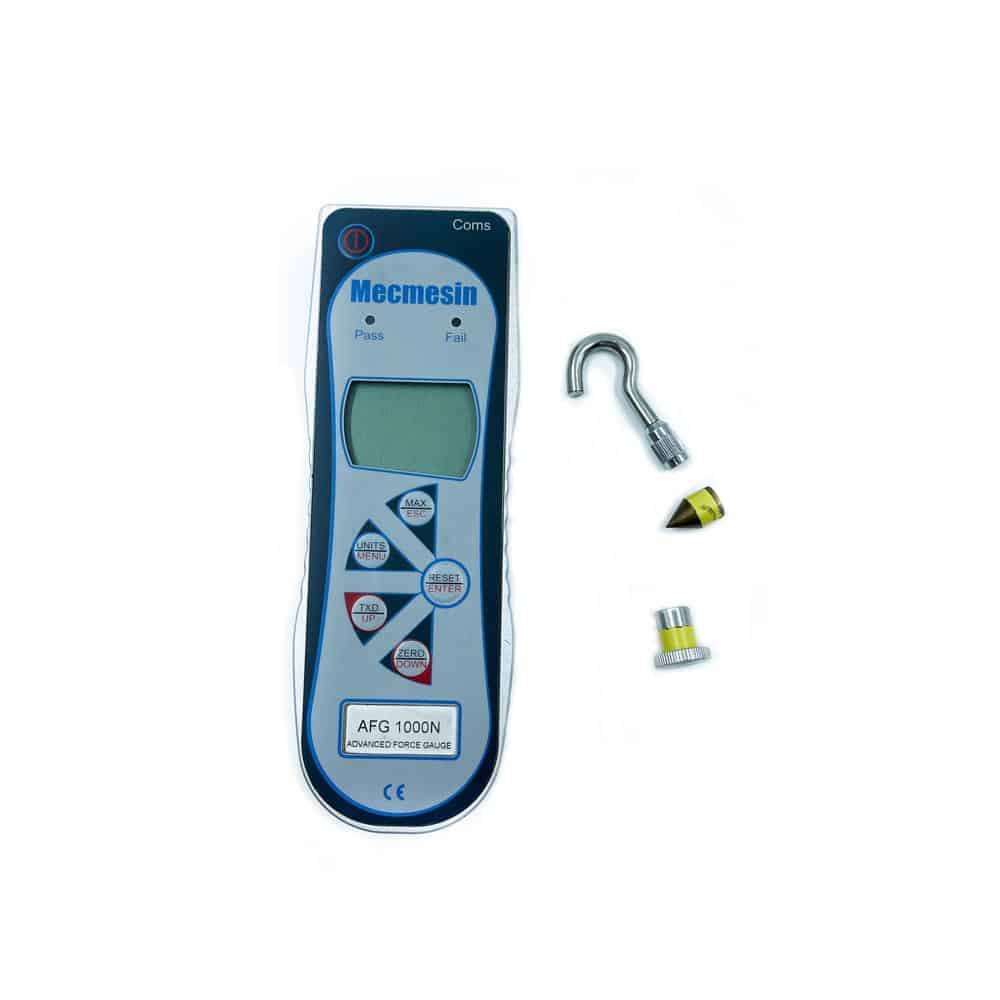

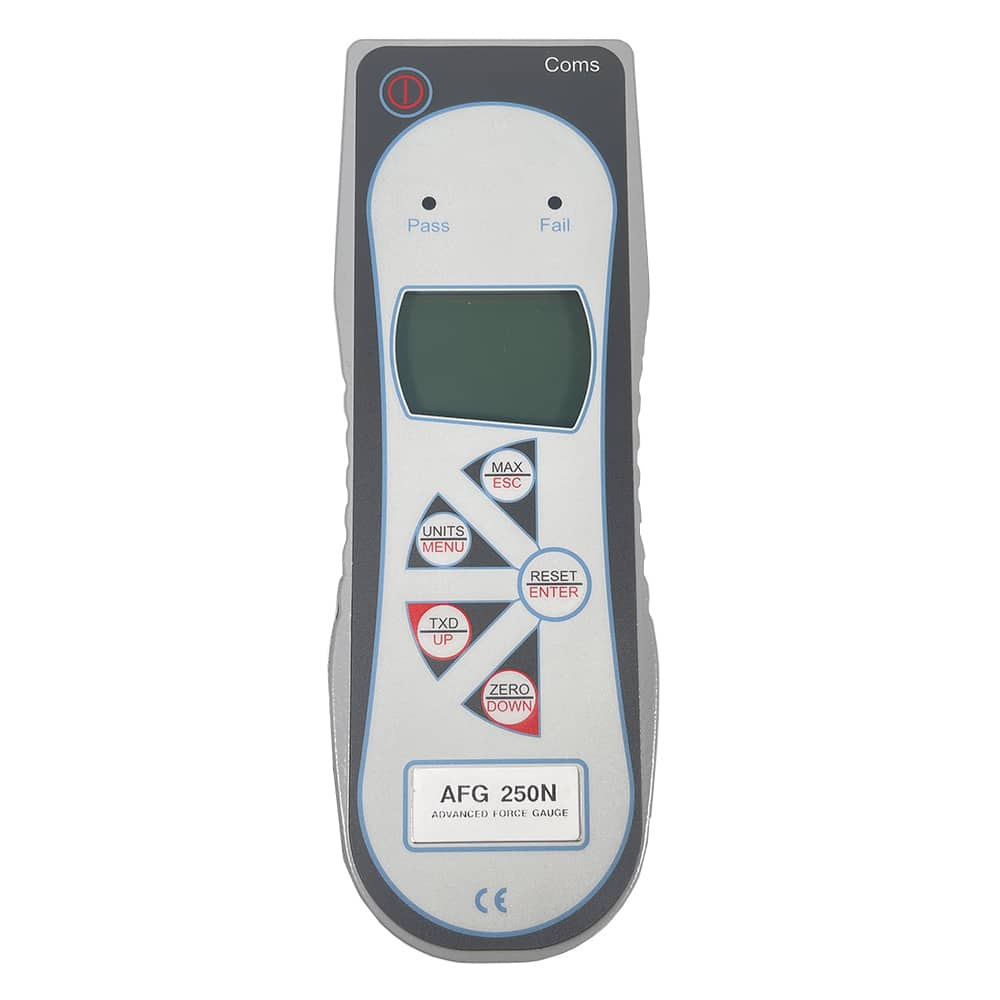

L’AFG è una cella di carico multifunzionale, ergonomica e conveniente per la misurazione delle forze di trazione/compressione.
L’AFG è il misuratore di forza più versatile e completo sul mercato.

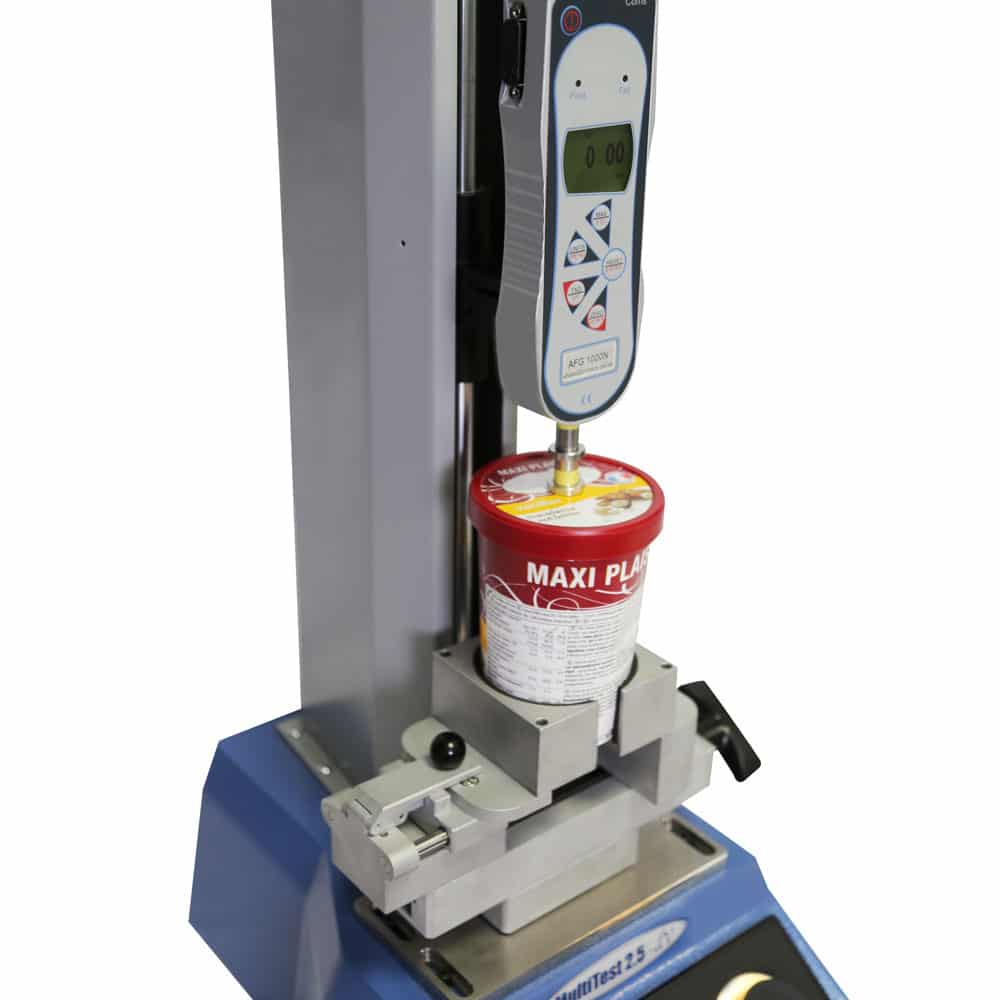

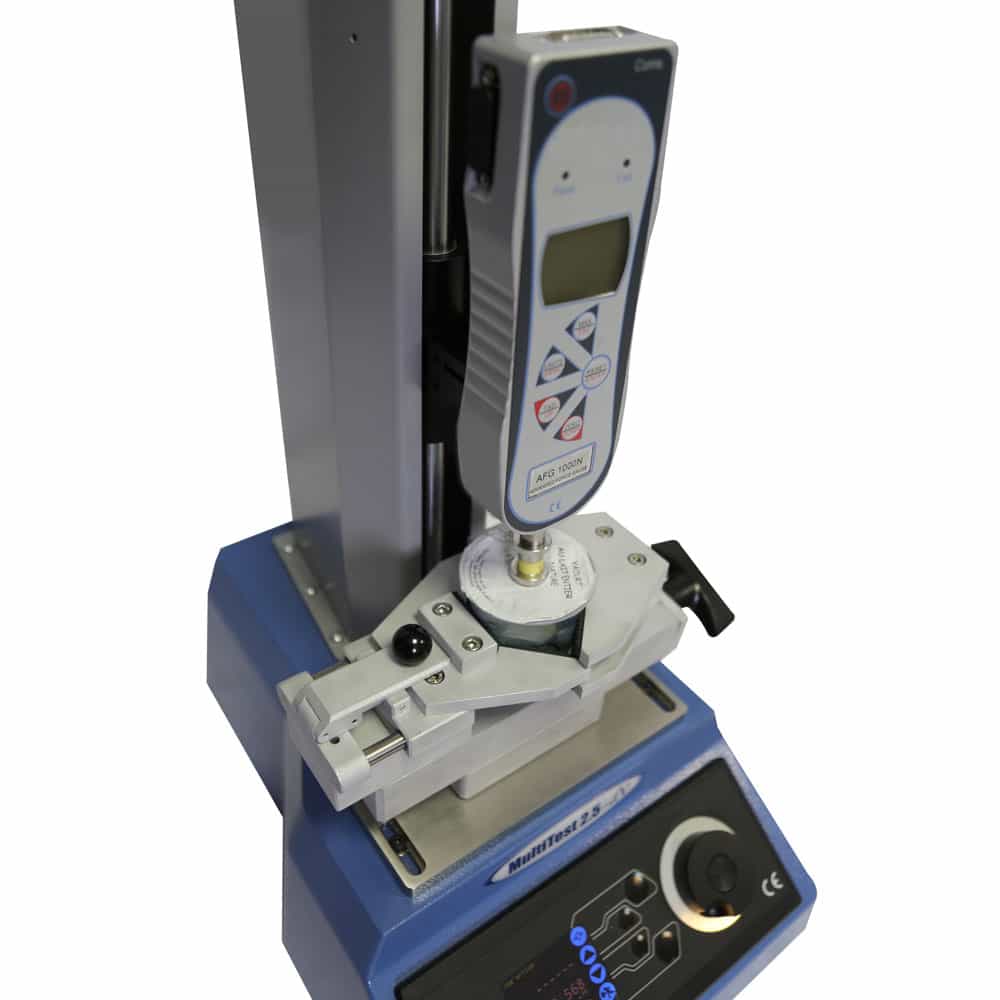

Con capacità da 2,5 a 2.500 N, è ideale per essere montato su un banco di prova o per essere utilizzato come dispositivo portatile. È robusto e preciso allo 0,1% del fondo scala.
Tutte le sue utili funzioni vi permetteranno di impostare i controlli di trazione e compressione in base alle vostre esigenze.
Descrizione
Dettagli delle caratteristiche
- Modalità massima e 1° picco: identifica i punti di carico critici del test.
- Elevata acquisizione di dati – cattura accuratamente le letture della forza di frattura
- Allarmi di conformità acustici e visivi – avvisano immediatamente gli operatori durante i test
- Avviso di sovraccarico con grafico a barre – per ridurre al minimo i danni accidentali al sensore
- Memorizzazione integrata per un massimo di 400 letture: test rapidi e download dei risultati in un secondo momento.
- Trasferimento dati via RS232, digimatica o analogica – uscita dati su PC o stampante per ulteriori analisi
- Possibilità di collegare sensori di forza e di coppia esterni – diventa un display versatile per molte applicazioni diverse

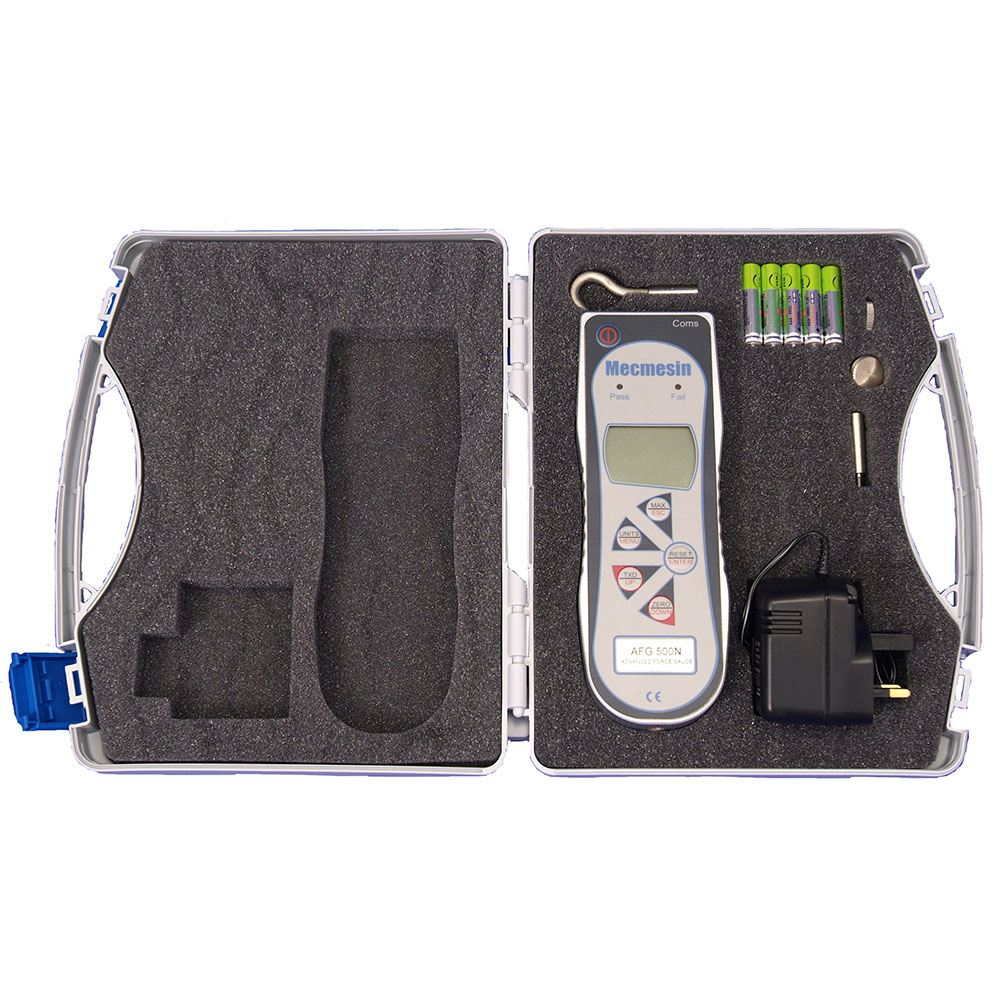

Opzioni
| Numerosi accessori di trazione/compressione (vedi catalogo) |
| Software Vector Pro Lite per l’elaborazione/acquisizione dei dati (1 licenza) |
| Cavo AFG alla porta Mitutoyo |
| Cavo da AFG a RS232 |
| Cavo diretto da AFG a USB |
| Cavo da AFG a porta analogica |
| Software DataXport per l’esportazione di dati in Excel |
Modelli, capacità X Risoluzione
| Modello | N | kgf | ozf | lbf |
| AFG 2.5 | 2.5 x 0.0005 | – | 9 x 0.002 | 0.55 x 0.0001 |
| AFG 5 | 5 x 0.001 | 0.5 x 0.0001 | 18 x 0.005 | 1.1 x 0.0002 |
| AFG 10 | 10 x 0.002 | 1 x 0.0002 | 35 x 0.01 | 2.2 x 0.0005 |
| AFG 25 | 25 x 0.005 | 2.5 x 0.0005 | 90 x 0.02 | 5.5 x 0.001 |
| AFG 50 | 50 x 0.01 | 5 x 0.001 | 180 x 0.05 | 11 x 0.002 |
| AFG 100 | 100 x 0.02 | 10 x 0.002 | 350 x 0.1 | 22 x 0.005 |
| AFG 250 | 250 x 0.05 | 25 x 0.005 | 900 x 0.2 | 55 x 0.01 |
| AFG 500 | 500 x 0.1 | 50 x 0.01 | 1800 x 0.5 | 110 x 0.02 |
| AFG 1000 | 1000 x 0.2 | 100 x 0.02 | 3500 x 1 | 220 x 0.05 |
| AFG 2500 | 2500 x 0.5 | 250 x 0.05 | 9000 x 2 | 550 x 0.1 |
Informazioni tecniche
| Modello | AFG 2.5, AFG 5, AFG10 |
|---|---|
| Capacità | Da 2,5 a 2 500N |
| Precisione | ± 0,1% del fondo scala |
| Unità di misura | mN, N, kN, gf, kgf, ozf, lbf |
| Frequenza di campionamento | 5000 Hz |
| Dimensioni (larghezza*altezza*spessore) | 70 x 201 x 32 mm |
| Peso | 650g |
| Indice di sovraccarico | 150% del fondo scala |
| Filettature per accessori | Da 2,5 a 500 N: Tipo maschio 10-32 |
| Uscita dati | RS232, digimatico, analogico |
| Schermo | LCD con display reversibile |
